| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | ไม้อัด |
| ระยะเวลาการจัดส่ง: | 1 เดือน |
| วิธีการชำระเงิน: | ที/ที |
| ความสามารถในการจัดหา: | 5 ชุดต่อเดือน |

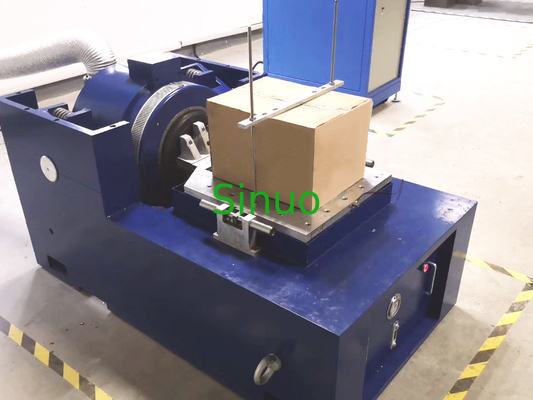

IEC 62133-1ปะทะy ม้านั่งทดสอบแรงกระแทกพร้อมฟังก์ชั่นแสดงผลแบบเรียลไทม์
ภาพรวม:
ระบบสั่นสะเทือนนี้สอดคล้องกับ IEC 60068-2-6 ซึ่งจำเป็นโดย IEC 62133-1:2017 ข้อ 7.2.2, IEC 62133-2:2017 ข้อ 7.3.8.1 เป็นต้น
พารามิเตอร์ทางเทคนิค:
| เครื่องกำเนิดการสั่นสะเทือน | |
| แรงขับไซนัส | 2940N (300kg.f) |
| แรงขับสุ่ม | 2940N (300kg.f) |
| แรงกระแทก | 5880N(600kg.f) |
| ช่วงความถี่ | DG~3500Hz |
| การกระจัดอย่างต่อเนื่อง | 20mm |
| การกระจัดของแรงกระแทก (การกระจัดสูงสุด) | 25mm |
| ความเร็วสูงสุด | 1.8 เมตร/วินาที |
| อัตราเร่งสูงสุด | 981m/s2 (100g) (ไม่โหลด) |
| เส้นผ่านศูนย์กลางไดนามิก | Φ150mm |
| ความถี่เรโซแนนซ์อันดับหนึ่ง | 2900 เฮิรตซ์±5% |
| ช่วงเวลานอกรีตที่อนุญาตได้ | ≤2500N·ซม. |
| มวลที่เท่ากันของชิ้นส่วนที่เคลื่อนไหว | 3กก. |
| โหลดจุดเชื่อมต่อ | 13 |
| ขนาดสกรูโต๊ะ (มาตรฐาน) | M8 |
| เค้าโครงสกรูโต๊ะ (เส้นผ่านศูนย์กลาง หยวนโจว) | 13-M8 ความลึก 16 มม. |
| ความถี่การแยกการสั่นสะเทือนตามแนวแกน | ＜3Hz |
| โหลดสูงสุด | 120กก. |
| การรั่วไหลของสนามแม่เหล็ก | ≤1mT |
| อุณหภูมิโดยรอบ | 0~40℃ |
| ขนาด | 1600mm×800mm×700mm |
| น้ำหนัก | 1100kg |
| เอาท์พุทเครื่องขยายเสียง | 3kVA |
| อัตราส่วนสัญญาณต่อสัญญาณรบกวน | ＞65dB |
| การป้องกันระบบ |
|
| แรงดันขาออกที่กำหนด | 100Vrms |
| กระแสไฟขาออก | ด้วยขั้นตอน 150A สูงสุดได้ถึง 6000A |
| อิมพีแดนซ์อินพุต | ≥15kΩ |
| แรงดันสัญญาณอินพุต | ≤1.5Rms |
| ประสิทธิภาพของเพาเวอร์แอมป์ | ＞92% |
| ความผิดเพี้ยนของฮาร์มอนิก (โหลดความต้านทาน) | ＜1.0% |
| ข้อผิดพลาดในการวัดแรงดันขาออก | ≤5% |
| ข้อผิดพลาดในการวัดกระแสไฟขาออก | ≤5% |
| เอาท์พุตปัจจัยยอดปัจจุบัน | ≥3 |
| เสถียรภาพกระแสตรง | ศูนย์ดริฟท์ที่เอาต์พุตน้อยกว่า 30mv/8h |
| ช่วงความถี่ | 1-3500Hz:±3dB ; เกนความถี่ปานกลาง: ≥80 |
| ประสิทธิภาพการแปลง DC/AC | ＞92% |
| โหลดคุณสมบัติ | ต้านทาน capacitive อารมณ์โดยพลการ |
| ความไม่สมดุลของการไหลแบบขนาน | ≤2.8% |
| เวลาทำงานว่างโดยเฉลี่ย (MTBF) | ＞3500 ชั่วโมง |
| โหมดทำความเย็น | บังคับอากาศเย็น |
| พลัง | ไฟฟ้ากระแสสลับ 3 เฟส 380V±10%, 60Hz |
| ขนาด | 600mm×620mm×1600mm |
| น้ำหนัก | 580กก. |
| พัดลมระบายความร้อนพร้อมท่อไอเสีย | |
| กำลังพัดลม | 0.75kW |
| ปริมาณลม | 0.1m3/s |
| เส้นผ่านศูนย์กลางของท่อ | 125mm |
| ความยาวท่อ | 4m |
| แรงดันลม | 1kpa |
| ขนาด | 500mm×520mm×650mm |
| น้ำหนัก | 30กก. |
| สไลด์ขยายแนวนอน | |
| ขนาดแพลตฟอร์ม | 500×500mm |
| มวลเทียบเท่า (รับน้ำหนักสูงสุด) | 28กก. |
| ความถี่ขอบเขตบน | ไซน์ 2000Hz สุ่ม 2000HZ |
| วัสดุ | แมกนีเซียมอลูมิเนียมอัลลอยด์ |
| ตารางขยายแนวตั้ง | |
| ขนาดแพลตฟอร์ม | 500mm×500mm |
| มวลเทียบเท่า (รับน้ำหนักสูงสุด) | 28กก. |
| ความถี่ขอบเขตบน | ไซน์ 1500Hz สุ่ม 2000HZ |
| วัสดุ | แมกนีเซียมอลูมิเนียมอัลลอยด์ |
1．ข้อมูลจำเพาะและฟังก์ชันของระบบการวัดการควบคุมไซน์:
| ช่วงความถี่ | 2-5000Hz |
| จุดผ่านแดน | 32 เซ็กเมนต์ และสามารถรอการกระจัด ความเร็วเท่ากัน ฯลฯ. |
| การแสดงความถี่ | เส้นโค้งการทดสอบการสั่นสะเทือนที่กำหนดโดยกล่องโต้ตอบระหว่างคนกับเครื่องจักรสามารถแสดงบนหน้าจอได้โดยตรงในการทดสอบการสั่นสะเทือน เส้นโค้งการสั่นสะเทือนสามารถแสดงได้แบบเรียลไทม์ และข้อผิดพลาด dB ในขณะนั้นสามารถแสดงได้อย่างต่อเนื่อง |
| แรงดันขาออก | 7Vrms |
| โหมดกวาด | เชิงเส้น, ลอการิทึม |
| อัตราการกวาด | 0.1-10 ต.ค. / นาที |
| ควบคุมความแม่นยำ | ±0.5dB |
| ช่วงไดนามิก | 79dB |
| วิธีการควบคุม | สูงสุด เฉลี่ย rms ตัวกรองการติดตาม |
| โหมดการสั่นสะเทือน | ความถี่คงที่, กวาด (เชิงเส้น, ลอการิทึม), หยุดชั่วคราว, เล่นต่อ, ย้อนกลับ |
| แบบฟอร์มตัวกรอง | ตัวกรองลบรอยหยักแบบเอนเอียง (แปดขั้นตอน) passband 0.2dB/oct |
| รูปแบบสัญญาณ | คลื่นไซน์ |
| ความผิดเพี้ยนของรูปคลื่น | ≤0.5% |
|
ฟังก์ชันการตั้งค่า: สามารถบันทึกข้อกำหนดการทดสอบของการตั้งค่าบทสนทนาระหว่างมนุษย์กับเครื่องจักรเพื่อนำกลับมาใช้ใหม่ได้ คอนโทรลเลอร์สามารถอยู่บนแร็ค รวมกับตู้แอมพลิฟายเออร์ และยังสามารถแยกออกจากตู้แอมพลิฟายเออร์ได้อีกด้วย |
|
2. ข้อมูลจำเพาะและฟังก์ชันของระบบการวัดการควบคุมแบบสุ่ม:
| ช่วงความถี่ | 100,200,400,500,1000,2000,4000,5000Hz |
| ปณิธาน | 100,200,400,800 เส้น |
| ไดนามิกเรนจ์ไดนามิกไดนามิก Driving | 60dB |
| ช่วงไดนามิกของสเปกตรัมควบคุม | 40dB |
| รอบเวลา | 2000Hz, 400 เส้น ช่องทางเดียว 0.6 วินาที |
| ความแม่นยำในการควบคุมสเปกตรัมพลังงาน | ±1dB (ความมั่นใจ 90%) |
| ความแม่นยำในการควบคุมค่า RMS | ±0.2dB |
| ช่องควบคุม | ช่องอิสระ |
| วิธีการควบคุม | เฉลี่ย สูงสุด |
| การตั้งค่าสเปกตรัม | มากถึง 32 ระดับ ทั้งที่มีการตั้งค่า PSD [(m.s2)2/Hz] และ dB/oct |
3.มาตรฐานเทคโนโลยีการวัดผลการควบคุมและการทำงาน:
| รูปคลื่น | ฮาล์ฟไซน์, สามเหลี่ยม, ฟันเลื่อย, สแควร์เวฟ |
| ช่วงความถี่ | 5-2000Hz |
| ระดับการสั่นสะเทือนที่ตั้งไว้ล่วงหน้า | -18dB, -15dB, -12dB,-9dB,-6dB,-3dB,0dB เจ็ดระดับการสั่นสะเทือน, เวลาการสั่นสะเทือนสำหรับแต่ละระดับการสั่นสะเทือน: กำหนดโดยผู้ใช้ |
| อัพเกรดโหมด | อัปเกรดอัตโนมัติและอัปเกรดด้วยตนเอง |
| ฟังก์ชั่นการแสดงผล | ด้วยการแสดงผลแบบเรียลไทม์ ฟังก์ชันการพิมพ์ |
| ฟังก์ชั่นการป้องกัน | สัญญาณเตือนเกินขีดจำกัด การป้องกันวงจรเปิด และการปิดเครื่องเกินขีดจำกัดอัตโนมัติ |
| ฟังก์ชั่นการตั้งค่า | สามารถบันทึกข้อกำหนดการทดสอบที่ตั้งไว้ระหว่างการสนทนาระหว่างคนกับเครื่องจักรเพื่อใช้งานซ้ำได้ |
| ช่วงการวัด | 0-200g แบ่งเป็นแปดเกียร์ 1,2.5,5,10,25,50,100,200g ช่วงเกียร์อัตโนมัติ |
| รูปแบบตัวกรอง | ฟิลเตอร์ป้องกันรอยหยักที่ตั้งโปรแกรมได้ (แปดสเตจ) แบนด์ผ่าน 0.2dB และแบนด์หยุด -55dB/oct |
| รูปแบบสัญญาณ | สุ่มจริง สุ่มหลอก |
4. ลักษณะและข้อกำหนดทางเทคนิคของการ์ด USB01:
| อินพุตเต็มรูปแบบ | 16-bit 16-channel single-ended A/D, ความเร็ว 400KS/S, +/-5V |
| เอาต์พุตเต็มรูปแบบ | D/A 16 บิตหนึ่งตัว, +/-5V |
| Win-XP | รองรับมาตรฐาน USB1.1 และ USB2.0 สำหรับ Win-2000 |
| ตัวควบคุมหลัก | โปรเซสเซอร์สัญญาณดิจิตอลจุดลอยตัว 120MHz ขนาด 32 บิต (DSP) |
| เอาต์พุตดิจิตอล | 8 บิต |
| การได้มาซึ่งต่อเนื่องความเร็วสูง | หน่วยความจำสแตติกความเร็วสูง 34K*32 บิต |
| สัญญาณนาฬิกาออก | 819.2K ฟิลเตอร์ |
| ช่องสัญญาณเข้า | ปลายเดียว 16 ช่อง |
| ช่วงแรงดันสัญญาณอินพุตแบบอะนาล็อก | ไบโพลาร์ +/-5V |
| ปณิธาน | 16 บิต |
| เวลาในการแปลง A/D | 2.5 ไมโครวินาที |
| อัตราการผ่านเข้าซื้อกิจการ | 400KHz |
| ความแม่นยำ | ดีกว่า 0.015% |
| ส่วนเบี่ยงเบนไม่เชิงเส้น | <4 LSB |
| รูปแบบข้อมูล | เสริมสองบิต 16 บิต |
| อิมพีแดนซ์อินพุต | 10 MΩ |
| โหมดทริกเกอร์การแปลง A/D | คำสั่งจับเวลา |
| ช่วงแรงดันสัญญาณเอาต์พุต D/A | ไบโพลาร์ +/-5V |
| มติ D/A | 16 บิต |
| เวลาแปลงดิจิตอล/แอนะล็อก | 5 ไมโครวินาที |
| ความแม่นยำ | ดีกว่า 0.015% |
| ส่วนเบี่ยงเบนไม่เชิงเส้น | <4 LSB |
| รูปแบบข้อมูล | เสริมสองบิต 16 บิต |
| อิมพีแดนซ์เอาต์พุต | <0.1Ω |
| ตัวควบคุมหลัก | 32 บิต 120MHz จุดลอยตัว DSP TMS320VC33 |
| นาฬิการะบบ | 40.96KHz |
| ตัวจับเวลา/ตัวนับ 32 บิตสองตัว | สำหรับกำหนดเวลา D/A และ A/D |
| เอาต์พุตดิจิตอล | 8 บิต (TTL) |
| เอาท์พุทนาฬิกา | 819.2KHz |
| การใช้พลังงาน | <2.5W (5V, 500mA) |
