| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | ไม้อัด |
| ระยะเวลาการจัดส่ง: | 1 เดือน |
| วิธีการชำระเงิน: | ที/ที |
| ความสามารถในการจัดหา: | 5 ชุดต่อเดือน |

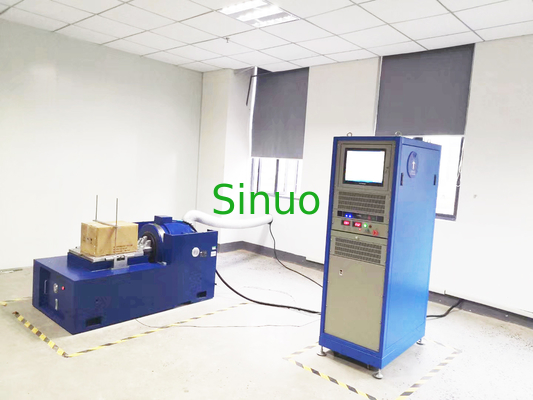

IEC 62133-1 แท่นทดสอบการสั่นสะเทือนของแบตเตอรี่พร้อมฟังก์ชันการพิมพ์
ภาพรวม:
ระบบสั่นสะเทือนนี้สอดคล้องกับ IEC 60068-2-6 ซึ่งจำเป็นโดย IEC 62133-1:2017 ข้อ 7.2.2, IEC 62133-2:2017 ข้อ 7.3.8.1 เป็นต้น
พารามิเตอร์ทางเทคนิค:
| เครื่องกำเนิดการสั่นสะเทือน | |
| แรงขับไซนัส | 2940N (300kg.f) |
| แรงขับสุ่ม | 2940N (300kg.f) |
| แรงกระแทก | 5880N(600kg.f) |
| ช่วงความถี่ | DG~3500Hz |
| การกระจัดอย่างต่อเนื่อง | 20mm |
| การกระจัดของแรงกระแทก (การกระจัดสูงสุด) | 25mm |
| ความเร็วสูงสุด | 1.8 เมตร/วินาที |
| อัตราเร่งสูงสุด | 981m/s2 (100g) (ไม่โหลด) |
| เส้นผ่านศูนย์กลางไดนามิก | Φ150mm |
| ความถี่เรโซแนนซ์อันดับหนึ่ง | 2900 เฮิรตซ์±5% |
| ช่วงเวลานอกรีตที่อนุญาตได้ | ≤2500N·ซม. |
| มวลที่เท่ากันของชิ้นส่วนที่เคลื่อนไหว | 3กก. |
| โหลดจุดเชื่อมต่อ | 13 |
| ขนาดสกรูโต๊ะ (มาตรฐาน) | M8 |
| เค้าโครงสกรูโต๊ะ (เส้นผ่านศูนย์กลาง หยวนโจว) | 13-M8 ความลึก 16 มม. |
| ความถี่การแยกการสั่นสะเทือนตามแนวแกน | ＜3Hz |
| โหลดสูงสุด | 120กก. |
| การรั่วไหลของสนามแม่เหล็ก | ≤1mT |
| อุณหภูมิโดยรอบ | 0~40℃ |
| ขนาด | 1600mm×800mm×700mm |
| น้ำหนัก | 1100kg |
| เอาท์พุทเครื่องขยายเสียง | 3kVA |
| อัตราส่วนสัญญาณต่อสัญญาณรบกวน | ＞65dB |
| การป้องกันระบบ |
|
| แรงดันขาออกที่กำหนด | 100Vrms |
| กระแสไฟขาออก | ด้วยขั้นตอน 150A สูงสุดได้ถึง 6000A |
| อิมพีแดนซ์อินพุต | ≥15kΩ |
| แรงดันสัญญาณอินพุต | ≤1.5Rms |
| ประสิทธิภาพของเพาเวอร์แอมป์ | ＞92% |
| ความผิดเพี้ยนของฮาร์มอนิก (โหลดความต้านทาน) | ＜1.0% |
| ข้อผิดพลาดในการวัดแรงดันขาออก | ≤5% |
| ข้อผิดพลาดในการวัดกระแสไฟขาออก | ≤5% |
| เอาท์พุตปัจจัยยอดปัจจุบัน | ≥3 |
| เสถียรภาพกระแสตรง | ศูนย์ดริฟท์ที่เอาต์พุตน้อยกว่า 30mv/8h |
| ช่วงความถี่ | 1-3500Hz:±3dB ; เกนความถี่ปานกลาง: ≥80 |
| ประสิทธิภาพการแปลง DC/AC | ＞92% |
| โหลดคุณสมบัติ | ต้านทาน capacitive อารมณ์โดยพลการ |
| ความไม่สมดุลของการไหลแบบขนาน | ≤2.8% |
| เวลาทำงานว่างโดยเฉลี่ย (MTBF) | ＞3500 ชั่วโมง |
| โหมดทำความเย็น | บังคับอากาศเย็น |
| พลัง | ไฟฟ้ากระแสสลับ 3 เฟส 380V±10%, 60Hz |
| ขนาด | 600mm×620mm×1600mm |
| น้ำหนัก | 580กก. |
| พัดลมระบายความร้อนพร้อมท่อไอเสีย | |
| กำลังพัดลม | 0.75kW |
| ปริมาณลม | 0.1m3/s |
| เส้นผ่านศูนย์กลางของท่อ | 125mm |
| ความยาวท่อ | 4m |
| แรงดันลม | 1kpa |
| ขนาด | 500mm×520mm×650mm |
| น้ำหนัก | 30กก. |
| สไลด์ขยายแนวนอน | |
| ขนาดแพลตฟอร์ม | 500×500mm |
| มวลเทียบเท่า (รับน้ำหนักสูงสุด) | 28กก. |
| ความถี่ขอบเขตบน | ไซน์ 2000Hz สุ่ม 2000HZ |
| วัสดุ | แมกนีเซียมอลูมิเนียมอัลลอยด์ |
| ตารางขยายแนวตั้ง | |
| ขนาดแพลตฟอร์ม | 500mm×500mm |
| มวลเทียบเท่า (รับน้ำหนักสูงสุด) | 28กก. |
| ความถี่ขอบเขตบน | ไซน์ 1500Hz สุ่ม 2000HZ |
| วัสดุ | แมกนีเซียมอลูมิเนียมอัลลอยด์ |
ภาพรวมเครื่องขยายเสียงสวิตช์ดิจิตอล:
1. ผู้ใช้สามารถตรวจสอบสถานะการทำงานของแต่ละโมดูลและระบบได้ตลอดเวลาหากโมดูลพลังงานล้มเหลว สามารถถอดออกได้ด้วยตนเอง
2. ด้วยอุปกรณ์ชดเชยตัวประกอบกำลัง ตัวประกอบกำลังของเพาเวอร์แอมป์ทั้งหมดสูงถึง 92% เพื่อให้สามารถใช้ความจุของกริดพลังงานได้อย่างเต็มที่
3. ใช้เทคโนโลยีมอดูเลตความกว้างพัลส์คู่ความถี่ไซน์ เครื่องขยายเสียงมีอัตราส่วนสัญญาณต่อสัญญาณรบกวนสูง
4. ใช้หลักการทำงานของแหล่งจ่ายไฟสลับ ประสิทธิภาพการแปลงสูงและประสิทธิภาพการแปลงของโมดูลพลังงานสามารถเข้าถึง 92%ระบบเพาเวอร์แอมป์ทั้งหมดถูกบังคับด้วยอากาศเย็นโดยสมบูรณ์
5. การใช้เทคโนโลยีการแชร์กระแสไฟอัตโนมัติแบบอิเล็กทรอนิกส์ การเชื่อมต่อแบบขนานของแต่ละโมดูลเกือบจะเหมือนกัน และอัตราส่วนการแชร์กระแสที่ไม่สมดุลแบบขนานคือ ≤2%
6. อุปกรณ์ไฟฟ้าใช้โมดูลเอฟเฟกต์ฟิลด์ที่นำเข้า (ผู้ผลิตในประเทศอื่น ๆ โดยทั่วไปใช้เอฟเฟกต์ฟิลด์เดี่ยว)วงจรป้องกันลดลง ความน่าเชื่อถือดีขึ้น ความจุกระแสไฟมีขนาดใหญ่ และเอาต์พุตสูงสุดของกล่องโมดูลพลังงานเดียวคือ 25 kVA
7. กล่องโมดูลพลังงานมีขนาดเล็ก 5kVA, 10kVA, 15kVA, 20kVA ฯลฯ ซึ่งสามารถเลือกได้ตามสถานการณ์จริงของผู้ใช้
8. ฟังก์ชั่นการป้องกันที่สมบูรณ์ เครื่องขยายเสียงทั้งหมดมี 18 ฟังก์ชั่นการป้องกัน
ตารางขยายแนวตั้ง:
ในการทดสอบการสั่นสะเทือนจริง ผลิตภัณฑ์ที่ทดสอบมักจะมีขนาดใหญ่กว่าท็อปโต๊ะไฟฟ้าขณะนี้จำเป็นต้องขยายท็อปโต๊ะเดิมวิธีการทั่วไปคือการติดตั้งตารางเสริมผลิตภัณฑ์ที่ผ่านการทดสอบบางรายการต้องมีการติดตั้งแบบพิเศษต้องใช้อุปกรณ์ติดตั้งแบบกำหนดเองเพื่อให้ตรงกับการติดตั้งนี้เงื่อนไขทั้งสองข้างต้นต้องเป็นไปตามข้อกำหนดทางเทคนิคบางประการ เช่น ความถี่ในการทำงาน น้ำหนักของโต๊ะ การเร่งความเร็วของตาราง ความสม่ำเสมอของแอมพลิจูดและด้านข้าง เป็นต้น ดังนั้นจึงมีข้อกำหนดที่เข้มงวดสำหรับโต๊ะหรืออุปกรณ์ติดตั้งดังกล่าวโต๊ะขยาย TB และฟิกซ์เจอร์พิเศษได้รับการคำนวณอย่างระมัดระวังและออกแบบอย่างระมัดระวังเพื่อให้แน่ใจว่าผู้ใช้ได้รับประสิทธิภาพสูงสุดจากโครงสร้าง วัสดุ และกระบวนการผลิต
สไลด์ขยายแนวนอน:
มันมีโมเมนต์การให้ทิปสูงและข้อจำกัดด้านข้างในขณะเดียวกันก็รักษาลักษณะการหน่วงฟิล์มน้ำมันพวงมาลัยแท่นปรับระดับน้ำประกอบด้วยสเก็ตบอร์ด ขั้วต่อ แผ่นหินแกรนิตธรรมชาติ และฐานสไลด์แนวนอน
น้ำมันแรงดันสูงจะกลายเป็นน้ำมันแรงดันต่ำผ่านแดมเปอร์ ทำให้เกิดชั้นฟิล์มน้ำมันระหว่างพื้นผิวด้านล่างของโต๊ะเลื่อนกับแผ่นหินแกรนิตฟิล์มน้ำมันส่วนใหญ่มีบทบาทในการหล่อลื่นและลดแรงเสียดทานที่เกิดขึ้นเมื่อเมซ่าโต๊ะเลื่อนเคลื่อนที่บนแผ่นหินแกรนิตทำให้ตารางสไลด์แนวนอนมีอิสระที่จะเคลื่อนย้ายบนแผ่นหินแกรนิตแหล่งน้ำมันแรงดันสูงและรางเลื่อนแนวนอนเชื่อมต่อกันด้วยท่อน้ำมันแรงดันสูง เพื่อให้ระบบสไลด์แนวนอนมีโครงสร้างที่เรียบง่าย การใช้งานและการบำรุงรักษาที่สะดวก และการทำงานที่เชื่อถือได้
