| MOQ: | 1 |
| ราคา: | โปร่ง |
| บรรจุภัณฑ์มาตรฐาน: | กล่องอลูมิเนียม |
| ระยะเวลาการจัดส่ง: | 3 วัน |
| วิธีการชำระเงิน: | L/C, T/T, Western Union, MoneyGram |
| ความสามารถในการจัดหา: | 100 ชุดต่อเดือน |

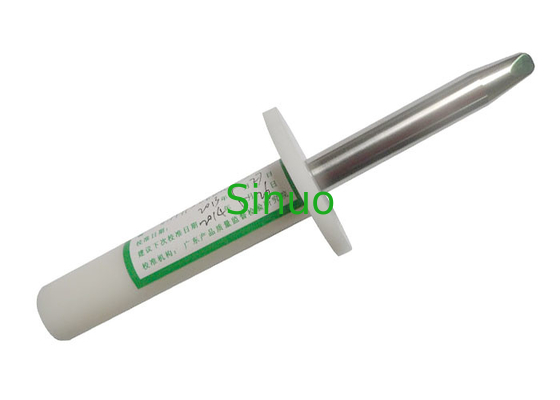

IEC 60065:2014 ข้อ 9.1.7 การเปิดกล่องหุ้ม โพรบทดสอบที่ไม่ปะติดปะต่อ 11
ภาพรวมผลิตภัณฑ์:
หัววัดนี้เป็นไปตามข้อกำหนดมาตรฐานของIEC 60065:2014 ข้อ 9.1.7IEC61032 fig.7 โพรบทดสอบ 11 เป็นต้น อาจใช้โพรบนี้เพื่อตรวจสอบการป้องกันบุคคลจากการเข้าถึงส่วนที่เป็นอันตราย และเพื่อตรวจสอบความแข็งแรงทางกลของช่องเปิดในกรอบกั้นภายใน
ขนาดโพรบ:
| ความยาวของปลายโพรบ (มม.) | 20 0 -0.05 |
| รัศมีปลายหัววัดทรงกระบอก (มม.) | R2±0.05 |
| รัศมีปลายหัววัดทรงกลม (มม.) | R4±0.05 |
| มุมทรงกระบอกปลายโพรบ (°) | 37o0 -10' |
| ปลายโพรบ มุมทรงกลม (°) | 14o0 -10' |
| เส้นผ่าศูนย์กลางโพรบ (มม.) | Ф12 0 -0.05 |
| ความยาวโพรบพร้อมปลาย (มม.) | 80±0.2 |
| วัสดุโพรบ | สแตนเลส |
| เส้นผ่านศูนย์กลางยาม (มม.) | Ф50 |
| ความหนาของการ์ด (มม.) | 5±0.5 |
| จัดการวัสดุ | ไนลอน |
| ความยาวด้าม (มม.) | 100 |
สอดคล้องกับ IEC61032 fig.7 โพรบทดสอบ 11
โปรดดูมาตรฐานที่เกี่ยวข้อง
ใช้ IEC 60065:2014 ข้อ 9.1.7 เป็นตัวอย่าง:
เปลือกหุ้มของอุปกรณ์ต้องทนต่อแรงภายนอกได้อย่างเพียงพอการปฏิบัติตามข้อกำหนดถูกตรวจสอบโดยการทดสอบต่อไปนี้:
โดยใช้นิ้วทดสอบที่แข็งตาม IEC 61032: 1997, หัววัดทดสอบ 11, แรงของ
50 N ± 5 N ซึ่งพุ่งเข้าด้านใน ถูกนำไปใช้เป็นเวลา 10 วินาทีไปยังจุดต่างๆ ของกล่องหุ้ม
รวมทั้งช่องเปิดและผ้าหุ้ม
แรงจะต้องกระทำโดยปลายนิ้วทดสอบเพื่อหลีกเลี่ยงการกระทำของลิ่มหรือคันโยก
ระหว่างการทดสอบ เปลือกหุ้มต้องไม่กลายเป็น HAZARDOUS LIVE, HAZARDOUS LIVE part
จะต้องไม่สามารถเข้าถึงได้ วัสดุสิ่งทอต้องไม่สัมผัสชิ้นส่วนที่มีชีวิตที่เป็นอันตราย
หัววัดทดสอบไม่มีแรงในตัว หากจำเป็นต้องใช้แรงที่ใช้เฉพาะ หัววัดทดสอบควรทำงานร่วมกับเครื่องวัดแรงที่ปลายด้ามโพรบของเรา จะมีรูเกลียว M6 เพื่อให้เข้ากับเกจวัดแรงแสดงเป็นภาพอ้างอิงต่อไปนี้:
สังเกต
1. หัววัดทดสอบไม่มีแรงในตัว หากจำเป็นต้องใช้แรงที่ใช้เฉพาะ หัววัดทดสอบควรทำงานร่วมกับเครื่องวัดแรงที่ปลายด้ามโพรบของเรา จะมีรูเกลียว M6 เพื่อให้เข้ากับเกจวัดแรง
2. สำหรับตรวจสอบว่าชิ้นส่วนที่มีชีวิตสัมผัสถูกหรือไม่ แนะนำให้ทำงานกับอุปกรณ์ทดสอบหัววัดป้องกันการกระแทกของเราหรือตัวบ่งชี้แรงดันไฟฟ้า 40~50V โดยใช้สายเคเบิลเส้นเดียวในการต่อส่วนโลหะของหัววัดกับขั้วต่อของอุปกรณ์ทดสอบหัววัดป้องกันการกระแทก แล้วต่อด้วยสายเคเบิลอีกเส้นสำหรับต่อ LIVE PART ของชิ้นงานทดสอบกับขั้วต่ออีกด้านของอุปกรณ์ทดสอบโพรบป้องกันการกระแทก
3. กรุณาอย่าทำให้รูปร่างของเครื่องเสียหาย (เช่น รอยขีดข่วน การดัด ฯลฯ)
4. ป้องกันจากฝุ่นละอองและความชื้นเพื่อหลีกเลี่ยงการเกิดออกซิเดชันที่ส่งผลต่อความถูกต้องของมิติ
5. ระวังไฟฟ้าช็อต
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
|
|
