| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | ไม้อัด |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | L/C, , T/T, Western Union, MoneyGram |
| ความสามารถในการจัดหา: | 20 ชุดต่อเดือน |

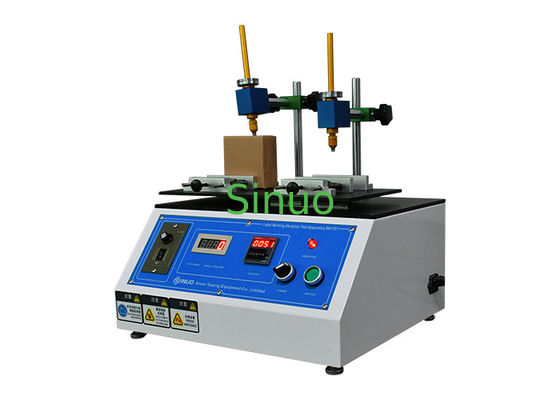

IEC 60669-1 ข้อ 8.9 เครื่องทดสอบการขัดถูฉลาก
1 ภาพรวมอุปกรณ์
การใช้งาน: เครื่องมือทดสอบการขีดข่วนสำหรับการมาร์กฉลากนี้เป็นไปตามข้อกำหนดของ IEC 60335-1 ข้อ 7.14, IEC 60065:2014 ข้อ 5.1, IEC 60950:2013 ข้อ 1.7.11, IEC 60669-1 ข้อ 8.9 เป็นต้น
เหมาะสำหรับงานฉีดพลาสติกทุกชนิด พื้นผิวซิลค์สกรีนสำหรับทดสอบการขัดถู เช่น: คอมพิวเตอร์ โทรศัพท์มือถือ (PDA) MP3 ซีดี/วีซีดี/ดีวีดี โทรศัพท์ไร้สาย พจนานุกรมอิเล็กทรอนิกส์ และพื้นผิวอื่นๆ และพื้นผิวการพิมพ์
2 พารามิเตอร์ทางเทคนิค
| สถานีทดสอบ | สองสถานี |
| ทดสอบจังหวะ | 10-60 มม. ปรับได้ (ปรับได้เอง) |
| ความเร็ว | 5-60 ครั้ง/นาที ปรับได้ |
| เคาน์เตอร์ | ปรับได้ 0-9999 |
| น้ำหนัก | สองชุด 10g, 20g, 50g, 100g, 200g, 500g |
| แรงดันไฟฟ้า | ไฟฟ้ากระแสสลับ 220V, 50Hz, 5A |
| ขนาดเครื่อง: | 510*450*480มม |
※ วิธีการจับยึดแบบต่างๆ และวิธีการขัดถูแบบต่างๆ ซึ่งใช้ได้กับมาตรฐานการทดสอบและตัวอย่างต่างๆ
※ ด้วยตัวนับจอแสดงผลดิจิตอล LED สามารถตั้งค่าจำนวนการทดสอบโดยพลการ จำนวนการทดสอบจริงสามารถใช้งานง่าย
4 คำแนะนำการใช้งาน
4.1 เชื่อมต่อกับแหล่งจ่ายไฟ AC220/50Hz ที่เหมาะสม หมุน SPEED ADJไปที่ระดับต่ำสุดเพื่อหลีกเลี่ยงความเร็วที่มากเกินไปและทำให้เกิดความผิดปกติของเครื่องจากนั้นเปิดเครื่อง กด SWITCH รันเครื่องก่อนเพื่อตรวจสอบว่าเครื่องทำงานปกติหรือไม่ ปิด POWER หากมีความผิดปกติใดๆ
4.2 เลือกเครื่องมือขัดที่เหมาะสมตามข้อกำหนดมาตรฐานที่แตกต่างกัน ติดตั้งเครื่องมือขัดที่เกี่ยวข้อง (ผ้าฝ้ายที่มีปิโตรเลียมสปิริตหรือหัวยางหรือดินสอบนฟิกซ์เจอร์ กด SWITCH เพื่อให้เครื่องเดินเบา ดูว่ามีสิ่งผิดปกติหรือไม่ ยืนยันว่า เครื่องปกติก่อนทำการทดสอบ
4.3 ติดตั้งตัวอย่างบนโต๊ะทำงาน และรักษาส่วนที่เสียดทานให้อยู่ในแนวตั้งและอยู่ในช่วงที่เหมาะสมควบคู่ไปกับตุ้มน้ำหนักทดสอบที่สอดคล้องกันเพื่อให้เป็นไปตามข้อกำหนดการรับน้ำหนักที่จำเป็นสำหรับการทดสอบ
4.4 ตามข้อกำหนดของมาตรฐานที่แตกต่างกันและผลิตภัณฑ์ที่แตกต่างกัน ควบคุม SPEED ADJเพื่อให้ได้ความเร็วการทดสอบที่เหมาะสม จากนั้นป้อนจำนวนรอบการทดสอบ (0-9999) ที่จำเป็นสำหรับแรงเสียดทานบนตัวนับ และกดปุ่ม RESET เพื่อรีเซ็ตก่อนที่จะตั้งค่าหมายเหตุ: หากจำเป็นต้องจับเวลาการทดสอบ เช่น ต้องดำเนินการเป็นเวลา 15 วินาที ผู้ปฏิบัติงานสามารถปรับ SPEED ADJ ได้เพื่อทำให้ TEST SPEED เป็น 60 จากนั้นตั้งค่าตัวนับเป็น 15
4.5 กด SWITCH เพื่อเริ่มการทดสอบ
4.6 ในระหว่างการทดสอบปกติ หากมีสถานการณ์ผิดปกติเกิดขึ้น ผู้ปฏิบัติงานควรกดปุ่ม SWITCH ทันที และการทำงานทั้งหมดของเครื่องจะหยุดลงในเวลานี้เมื่อรีสตาร์ท ตัวนับจะยังคงบันทึกจำนวนครั้งปัจจุบัน และสามารถดำเนินการทดสอบต่อไปได้
4.7 หลังจากการทดสอบเสร็จสิ้น สามารถตัดสินผลิตภัณฑ์ตามผลลัพธ์ที่ได้
5 หมายเหตุการบำรุงรักษา
5.1 ต้องวางเครื่องมือบนพื้นผิวที่มั่นคงก่อนใช้งาน
5.2 ไม่อนุญาตให้เคลื่อนย้ายเครื่องจักรระหว่างการใช้งาน
5.3 เลือกแรงดันไฟฟ้าของแหล่งจ่ายไฟที่เหมาะสม ไม่ควรสูงเกินไป เพื่อหลีกเลี่ยงไม่ให้อุปกรณ์ไหม้
5.4 หากเครื่องมือทำงานผิดปกติ โปรดติดต่อเราเพื่อดำเนินการอย่างทันท่วงที
5.5 ต้องใช้เครื่องมือในสภาพแวดล้อมที่มีการระบายอากาศที่ดี
5.6 โปรดเติมน้ำมันหล่อลื่นให้กับชิ้นส่วนเกียร์ทางกลให้ทันเวลาเนื่องจากภาระการทำงานที่มากของส่วนประกอบแต่ละส่วนของกลไกปุ่ม
5.7 หลังจากเสร็จสิ้นการทดสอบแต่ละครั้ง ผู้ปฏิบัติงานควรทำความสะอาดเครื่อง
5.8 ต้องเช็ดส่วนของกล่องควบคุมด้วยผ้าแห้ง
6 การแก้ไขปัญหา
6.1 หากเปิด POWER แสดงว่าไม่ได้เปิดเครื่องหรือไฟแสดงสถานะไม่สว่าง: หากไฟแสดงสถานะเสียหาย ให้เปลี่ยนไฟแสดงสถานะหากไม่มีกระแสไฟที่ขั้วจ่ายไฟ โปรดตรวจสอบสายไฟหรือเต้าเสียบปลั๊กไฟ
6.2 หากเปิดเครื่อง ไฟแสดงการทำงานจะสว่างขึ้น แต่เครื่องไม่ทำงานเมื่อผู้ปฏิบัติงานกดปุ่ม SWITCHโปรดตรวจสอบว่ามีการตัดการเชื่อมต่อหรือไม่หากมีการตัดการเชื่อมต่อโปรดเชื่อมต่อให้ทันเวลาหากไม่มีการตัดการเชื่อมต่อของรีเลย์ แสดงว่าตัวนับเสียหาย ควรเปลี่ยนตัวนับให้ทันเวลา
6.3 เมื่อครบจำนวนครั้งที่ตั้งไว้บนเคาน์เตอร์แต่มอเตอร์ไม่หยุดทำงานแสดงว่าเคาน์เตอร์เสีย
6.4 หากไฟแสดงสถานะเพาเวอร์ติดสว่างแต่ตัวนับไม่แสดงผล แสดงว่าตัวนับเสียหายและจำเป็นต้องเปลี่ยนตัวนับ
