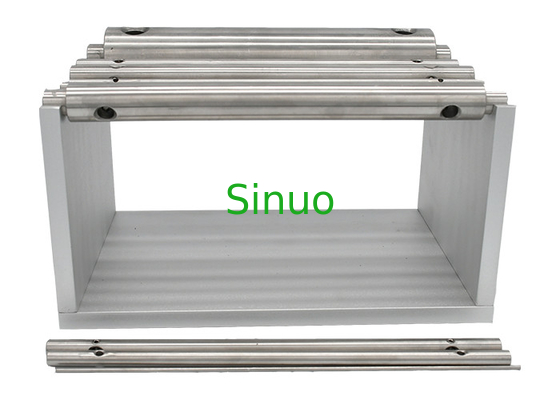

IEC 60811 ความต้านทานของฉนวนและปลอกต่อเครื่องทดสอบการแตกร้าว
มาตรฐานและข้อ:
เครื่องมือทดสอบนี้เป็นไปตามมาตรฐาน IEC 60811-509:2012, IEC 60811-508:2012 ซึ่งระบุวิธีการทดสอบสำหรับฉนวนโพลีเมอร์และวัสดุปลอกหุ้มของสายจ่ายไฟฟ้าและสายสื่อสาร รวมถึงสายเดินเรือเหมาะสำหรับการทดสอบการแตกร้าวและการม้วนงอของสายไฟและสายเคเบิลไวนิลคลอไรด์ภายใต้สภาวะที่มีอุณหภูมิสูง
IEC 60811-508:2012 สายเคเบิลไฟฟ้าและใยแก้วนำแสง - วิธีทดสอบสำหรับวัสดุที่ไม่ใช่โลหะ - ส่วนที่ 508: การทดสอบทางกล - การทดสอบแรงดันที่อุณหภูมิสูงสำหรับฉนวนและปลอก
IEC 60811-509:2012 สายเคเบิลไฟฟ้าและใยแก้วนำแสง - วิธีทดสอบสำหรับวัสดุที่ไม่ใช่โลหะ - ส่วนที่ 509: การทดสอบทางกล - การทดสอบความต้านทานของฉนวนและปลอกต่อการแตกร้าว (การทดสอบการกระแทกด้วยความร้อน)
โครงสร้าง:
พารามิเตอร์ทางเทคนิค:
| เส้นผ่านศูนย์กลางสูงสุดของขดลวด | Φ12.5มม. |
| ความกว้างของขดลวดสูงสุด | 72mm |
| ความยาวม้วนสูงสุด | 200mm |
| ขนาดแท่งกลิ้ง |
2, 4, 5, 6, 8, 9, 10, 13, 19, 40 มม. รวมสิบ |
| โหมดการทำงาน | คู่มือ |
ใช้วิธี:
1. การทดสอบการกระแทกด้วยความร้อนของฉนวน
(1) การสุ่มตัวอย่าง: ต้องใช้ตัวอย่างสองตัวอย่างที่มีความยาวเหมาะสมสำหรับแต่ละแกนลวดที่มีฉนวนหุ้มที่จะทำการทดสอบ และตัวอย่างจะต้องนำมาจากสองแห่งโดยมีระยะห่างอย่างน้อย 1 เมตรปลอกหุ้มด้านนอก หากมี ให้ถอดออกจากฉนวน
(2) การเตรียมตัวอย่าง: ตัวอย่างควรเตรียมด้วยวิธีใดวิธีหนึ่งจากสามวิธีต่อไปนี้:
A. สำหรับแกนลวดหุ้มฉนวนที่มีเส้นผ่านศูนย์กลางภายนอกไม่เกิน 12.5 มม. ตัวอย่างแต่ละชิ้นจะเป็นส่วนของแกนลวดหุ้มฉนวน
ข. สำหรับแกนฉนวนที่มีเส้นผ่านศูนย์กลางภายนอกเกิน 12.5 มม. และความหนาของฉนวนไม่เกิน 5.0 มม. และแกนฉนวนที่มีรูปทรงเซกเตอร์ทั้งหมด ควรแยกตัวอย่างแต่ละตัวอย่างเป็นแถบฉนวนแบบแคบ โดยมีความกว้างอย่างน้อย 1.5 เท่าของความหนาของฉนวน แต่ไม่น้อยกว่า 4 มม.ควรตัดแถบแคบตามแนวแกนของแกนฉนวน และหากเป็นแกนฉนวนที่มีรูปทรงเซกเตอร์ ก็ควรตัดที่ "ด้านหลัง" ของแกนฉนวน
C. สำหรับแกนลวดหุ้มฉนวนที่มีเส้นผ่านศูนย์กลางภายนอกมากกว่า 12.5 มม. และความหนาของฉนวนมากกว่า 5.0 มม. ควรตัดตัวอย่างแต่ละตัวอย่างเป็นแถบแคบ ๆ ตามที่ระบุไว้ใน ข จากนั้นพื้นผิวด้านนอกของแถบแคบควรเป็นพื้น หรือตัด (เพื่อหลีกเลี่ยงความร้อนสูงเกินไป) เป็นความหนา 4.0-5.0 มม. ให้วัดความหนาที่ส่วนที่หนากว่าของแถบซึ่งมีความกว้างอย่างน้อย 1.5 เท่าของความหนา
(3) ม้วนตัวอย่าง: ตัวอย่างแต่ละชิ้นควรพันให้แน่นด้วยรูปทรงเกลียวบนแกนม้วนทดสอบที่อุณหภูมิแวดล้อม และปลายทั้งสองควรได้รับการแก้ไขเส้นผ่านศูนย์กลางของแกนม้วนทดสอบและจำนวนรอบของขดลวดมีดังต่อไปนี้
A. ตารางที่ 1 ใช้กับตัวอย่างที่เตรียมตาม 1.2a;สำหรับสายแบนหรือสายไฟ ควรเลือกเส้นผ่านศูนย์กลางของแท่งทดสอบตามขนาดของแกนสั้น และแกนสั้นควรตั้งฉากกับแท่งทดสอบเมื่อม้วน
ตารางที่ 1
| ตัวอย่างเส้นผ่านศูนย์กลางภายนอก: mm | แกนม้วนทดสอบ: mm | คดเคี้ยวเลี้ยว |
|
D≤2.5 2.5<D≤4.5 4.5<D≤6.5 6.5<D≤9.5 9.5<D≤12.5 |
5 9 13 19 40 |
6 6 6 4 2 |
B. ตารางที่ 2 ใช้กับตัวอย่างที่เตรียมตาม 1.2b และ 1.2c ซึ่งในกรณีนี้ พื้นผิวด้านในของตัวอย่างต้องสัมผัสกับแท่งทดสอบ
ตารางที่ 2
| ความหนาของตัวอย่าง δ: mm | แกนม้วนทดสอบ: mm | คดเคี้ยวเลี้ยว |
|
δ≤1 1<δ≤2 2<δ≤3 3<δ≤4 4<δ≤5 |
2 4 6 8 10 |
6 6 6 4 2 |
ในตารางข้างต้น ต้องวัดตัวอย่างหรือความหนาด้วยเวอร์เนียคาลิปเปอร์หรือเครื่องมือวัดอื่นที่เหมาะสม
(4) การทำความร้อนและการตรวจสอบ: ควรวางตัวอย่างที่พันรอบแท่งทดสอบในเตาอบลมร้อนที่อุณหภูมิทดสอบที่ระบุโดยมาตรฐานผลิตภัณฑ์สายเคเบิลที่เกี่ยวข้องเก็บไว้ที่อุณหภูมิที่กำหนดเป็นเวลา 1 ชม.
หลังจากที่ตัวอย่างถึงอุณหภูมิแวดล้อมโดยประมาณแล้ว ให้ตรวจสอบตัวอย่างที่ยังคงอยู่บนแท่งทดสอบ
(5) การประเมินผลการทดสอบ: เมื่อตรวจสอบด้วยการมองเห็นปกติหรือการมองเห็นที่ถูกต้องโดยไม่ต้องใช้แว่นขยาย ตัวอย่างควรแตก
2. การทดสอบแรงกระแทกด้วยความร้อนของปลอกหุ้ม
(1) การสุ่มตัวอย่าง: ควรใช้ตัวอย่างสายเคเบิลสองตัวอย่างที่มีความยาวเหมาะสมสำหรับแต่ละฝักที่จะทำการทดสอบ และควรเก็บตัวอย่างจากสองแห่งด้วยช่วงเวลาอย่างน้อย 1 เมตร
หมายเหตุ: ควรถอดวัสดุปิดด้านนอกทั้งหมดออก
(2) การเตรียมตัวอย่าง:
ก. สำหรับปลอกที่มีเส้นผ่านศูนย์กลางภายนอกไม่เกิน 12.5 มม. ตัวอย่างแต่ละชิ้นควรเป็นสายเคเบิล แต่ถอดฉนวนโพลีเอทิลีนและสายเคเบิลของปลอกโพลีเอทิลีนออก
ข. สำหรับปลอกที่มีเส้นผ่านศูนย์กลางภายนอกเกิน 12.5 มม. และความหนาไม่เกิน 5.0 มม. และปลอกหุ้มด้วยสายเคเบิลหุ้มฉนวนโพลีเอทิลีน ให้ดึงตัวอย่างแต่ละตัวอย่างจากแถบแคบบนฝักซึ่งมีความกว้างอย่างน้อย 1.5 เท่าของความหนาของปลอก เวลาฝัก แต่ไม่น้อยกว่า 4 มม. และควรตัดแถบแคบ ๆ ตามแกนของสายเคเบิล
C. สำหรับปลอกที่มีเส้นผ่านศูนย์กลางภายนอกมากกว่า 12.5 มม. และมีความหนามากกว่า 5.0 มม. ตัวอย่างแต่ละชิ้นควรเป็นการตัดแถบแคบตามที่ระบุใน ข แล้วจึงบดหรือตัดบนพื้นผิวด้านนอกของแถบแคบ (ถึง หลีกเลี่ยงความร้อนสูงเกินไป) ถึง 4.0-5.0 มม. ความหนา ความหนาจะต้องวัดในส่วนที่หนากว่าของแถบแคบ ความกว้างของแถบแคบอย่างน้อย 1.5 เท่าของความหนา
ง. สำหรับสายเคเบิลแบบแบน หากความกว้างของสายเคเบิลไม่เกิน 12.5 มม. แต่ละตัวอย่างควรเป็นสายเคเบิลที่สมบูรณ์ถ้าความกว้างของสายเคเบิลเกิน 12.5 มม. ให้ตัดแต่ละชิ้นทดสอบเป็นแถบแคบ ๆ จากฝักตามข้อ ข.
(3) การม้วนตัวอย่าง: ตัวอย่างแต่ละชิ้นควรพันให้แน่นด้วยรูปทรงเกลียวบนแท่งทดสอบที่อุณหภูมิแวดล้อม และควรยึดปลายทั้งสองไว้เส้นผ่านศูนย์กลางของแท่งทดสอบและจำนวนขดลวดมีดังนี้: สำหรับตัวอย่างที่เตรียมตาม 2.2a ดูข้อกำหนดของ 1.3a และสำหรับตัวอย่างที่เตรียมตาม 2.2b และ c ดูข้อกำหนดของ 1.3bเส้นผ่านศูนย์กลางหรือความหนาของชิ้นงานทดสอบจะต้องกำหนดด้วยเวอร์เนียคาลิปเปอร์หรือเครื่องมือวัดอื่นที่เหมาะสม
(4) การทำความร้อนและการตรวจสอบ: ควรวางตัวอย่างที่พันรอบแท่งทดสอบในเตาอบลมร้อนที่อุณหภูมิทดสอบที่ระบุโดยมาตรฐานผลิตภัณฑ์สายเคเบิลที่เกี่ยวข้องเก็บไว้ที่อุณหภูมิที่กำหนดเป็นเวลา 1 ชม.
หลังจากที่ชิ้นงานทดสอบถึงอุณหภูมิแวดล้อมโดยประมาณแล้ว ให้ตรวจสอบชิ้นงานทดสอบที่ยังคงอยู่บนแถบทดสอบ
(5) การประเมินผลการทดสอบ: เมื่อตรวจสอบด้วยการมองเห็นปกติหรือการมองเห็นที่ถูกต้องโดยไม่ต้องใช้แว่นขยาย ตัวอย่างควรแตก
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
|
|
