IEC 61032 รูปที่ 2 โพรบร่วมสำหรับอุปกรณ์และบุคคล Enclosures Protect
ข้อมูลผลิตภัณฑ์:
หัววัดทดสอบร่วมของรูปที่ V.2 เป็นไปตามมาตรฐานหลายประการ เช่น IEC 61032 รูปที่ 2 ซึ่งกำหนดโดย IEC 62368-1:2018 ข้อ 5.3.2, 8.5.4.3, V.1.2 และรูปที่ V.2, IEC60884-1 :2013 ข้อ 10.1, 16.2, IEC 60669-1: 2017 ข้อ 10.1 &13.3.3 &20.1 &21.1 เป็นต้น
พารามิเตอร์ทางเทคนิค:
1. ขนาดทำตาม IEC 61032 รูปที่ 2
2. วัสดุโพรบนิ้ว: สแตนเลส
3. วัสดุกั้นและที่จับ: ไนลอน
4. ปลายด้ามจับมีรูเกลียว M6 ซึ่งใช้สำหรับเชื่อมต่อกับเครื่องวัดแรงเพื่อให้ได้ค่าแรงที่ต้องการ
5. มีสายเคเบิลสำหรับเชื่อมต่อกับอุปกรณ์ทดสอบหัววัดป้องกันการกระแทกเพื่อตรวจสอบว่าตัวเครื่องถูกไฟฟ้าช็อตหรือไม่
| พารามิเตอร์ /รุ่น | SN2210-2 |
SN2210-2A (ไม่จำเป็น) |
SN2210-2B (ไม่จำเป็น) |
SN2210-2T (ไม่จำเป็น) |
| มาตรฐานประยุกต์ |
IEC 62368-1 รูป V.2 |
IEC60335-1 | IEC60335-2-14 | IEC60529 |
| ชื่อ | นิ้วทดสอบมาตรฐาน | นิ้วทดสอบแผ่นกั้นแบบวงกลม | นิ้วทดสอบแผ่นกั้นขนาดใหญ่ | นิ้วทดสอบมาตรฐานพร้อมแรง |
| 1 | 30±0.2 | 30±0.2 | 30±0.2 | 30±0.2 |
| 2 | 60±0.2 | 60±0.2 | 60±0.2 | 60±0.2 |
| 3 | 80±0.2 | 80±0.2 | 100±0.2 | 80±0.2 |
| 4 | 180±0.2 | 180±0.2 | ---- | 180±0.2 |
| 5 | R2±0.05 | R2±0.05 | R2±0.05 | R2±0.05 |
| 6 | S4±0.05 | S4±0.05 | S4±0.05 | S4±0.05 |
| 7 | 37o0 -10' | 37o0 -10' | 37o0 -10' | 37o0 -10' |
| 8 | 14o0 -10' | 14o0 -10' | 14o0 -10' | 14o0 -10' |
| 9 | Ф12 0 -0.05 | Ф12 0 -0.05 | Ф12 0 -0.05 | Ф12 0 -0.05 |
| 10 | Ф50 | Ф50 | ---- | Ф50 |
| 11 | 20±0.2 | ---- | ---- | 20±0.2 |
| 12 | Ф75±0.2 | Ф75±0.2 | Ф125±0.2 | Ф75±0.2 |
| 13 | 5±0.5 | 5±0.5 | ---- | 5±0.5 |
| 14 | ---- | ---- | ---- | แรง 10-30N |
1. ไม่สามารถสัมผัสส่วนข้อต่อของหัววัดทดสอบ B กับส่วนที่มีไฟฟ้า หรือไม่สามารถอยู่ใกล้กับส่วนที่เป็นอันตราย และแผ่นกั้นขนาด 50 มม. - 20 มม. ไม่สามารถเข้าไปได้
2. การทดสอบการป้องกันจากชิ้นส่วนที่เป็นอันตรายต้องใช้โพรบทดสอบ B ที่มีแรงขับ 10N±3Nโดยทั่วไปจะต้องทำงานกับเครื่องวัดแรงกรุณาเสียบขั้วต่อเกจวัดแรงเข้าไปในรูเกลียว M6 ที่ปลายด้ามจับ

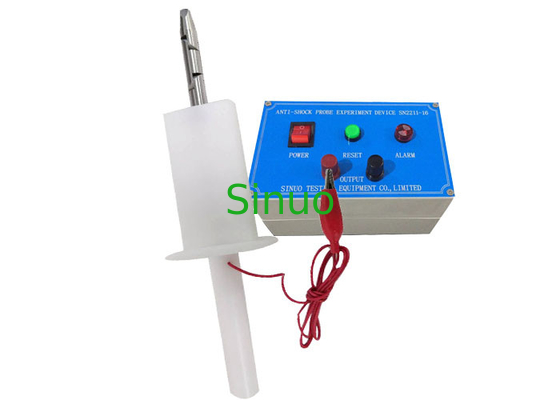

3. ในการตรวจสอบว่ามีการสัมผัสชิ้นส่วนที่มีชีวิตหรือไม่ จะต้องทำงานกับอุปกรณ์ทดสอบหัววัดป้องกันการกระแทก: เชื่อมต่อกับอุปกรณ์ทดสอบหัววัดป้องกันการกระแทก (40V-50V) จากนั้นผู้ปฏิบัติงานจะประมวลผลการทดสอบตามมาตรฐานสัมพัทธ์ กริ่งกริ่งหมายถึงไฟฟ้าช็อตโปรดดูภาพต่อไปนี้:
1. กรุณาอย่าทำให้รูปร่างของเครื่องเสียหาย (เช่น รอยขีดข่วน การดัด ฯลฯ)
2. ป้องกันจากฝุ่นละอองและความชื้นเพื่อหลีกเลี่ยงการเกิดออกซิเดชันที่ส่งผลต่อความถูกต้องของมิติ
3. ระวังไฟฟ้าช็อต
