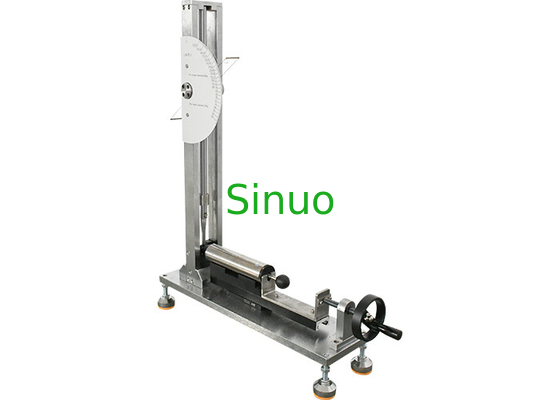

IEC60068-2-75 อุปกรณ์สอบเทียบที่จำเป็นสำหรับการทดสอบด้านสิ่งแวดล้อมสำหรับ Spring Hammer
| Applied Standard: | IEC60068-2-75 และอื่นๆ | Minimum Scale: | 0.01J |
| Repeat Accuracy: | ±0.01J | Test Range: | 0-2J，วัดได้สูงสุด 2J |
| Outer Dimeter of Guide Groove: | 51mm | Pendulum Energy Loss: | <0.002j |
| Brand Name: | Sinuo | Warranty Time: | หนึ่งปี |
| High Light: | EC60068-2-75 อุปกรณ์สอบเทียบ,อุปกรณ์สอบเทียบการทดสอบด้านสิ่งแวดล้อม,อุปกรณ์สอบเทียบค้อนสปริง |
||
IEC60068-2-75 อุปกรณ์สอบเทียบที่จำเป็นสำหรับการทดสอบด้านสิ่งแวดล้อมสำหรับ Spring Hammer
ข้อมูลผลิตภัณฑ์:
อุปกรณ์สอบเทียบสำหรับเครื่องทดสอบสปริงค้อนได้รับการออกแบบและผลิตตามข้อกำหนดมาตรฐานของ IEC60068-2-75: 1997 ภาคผนวก B,IEC60068-2-63: 1997 ภาคผนวก ก และอื่นๆ
อุปกรณ์นี้ใช้เพื่อตรวจจับพลังงานกระแทกของเครื่องทดสอบ Spiring Hammer
เมื่อปล่อยค้อนสปริง จะกระทบกับแกนลูกตุ้มบนอุปกรณ์สอบเทียบ และแกนลูกตุ้มจะขับเคลื่อนตัวชี้ไปยังตำแหน่งสูงสุดของแกนลูกตุ้ม ซึ่งเป็นพลังงานของตัวกระทบสปริงตรวจสอบตำแหน่งที่ระบุโดยตัวชี้เพื่อบันทึกค่าพลังงานกระแทก
พารามิเตอร์ทางเทคนิค:
| มาตราส่วนขั้นต่ำ | 0.01J |
| ทำซ้ำความแม่นยำ | ±0.01J |
| แนว | 0-2J, สูงสุดที่วัดได้ 2J |
| เส้นผ่านศูนย์กลางภายนอกของร่องนำ | 51mm |
| การสูญเสียพลังงานลูกตุ้ม | <0.002j |
| ทริกเกอร์จังหวะ | >30mm |
| น้ำหนัก | ชุดตุ้มน้ำหนักทองแดง 1ชิ้น(2J) |
ขั้นตอนการดำเนินงาน
- ปรับ 4 ฟุตของอุปกรณ์สอบเทียบ ฟองแนวนอนอยู่ในตำแหน่งกึ่งกลาง เพื่อให้อุปกรณ์สอบเทียบอยู่ในสถานะแนวนอน
- เลือกปลอกทองแดงและฟิกซ์เจอร์ปลดตามพลังงานของการกระแทกค้อนกระแทก 2J ต้องหุ้มด้วยฝาครอบตุ้มน้ำหนักทองแดง และช่องเปิดของฟิกซ์เจอร์ปลดกว้างค้อนกระแทกด้านล่าง 2J จำเป็นต้องถอดฝาครอบน้ำหนักทองแดงออก และเลือกที่จะปล่อยแคลมป์ให้แคบลง
- หมุนวงล้อจักรเพื่อเคลื่อนฐานกลับ โหลดค้อนกระแทกสปริง แล้ววางลงบนเบาะ
- ให้ลูกตุ้มอยู่ในแนวตั้งโดยไม่สั่น แล้วเลื่อนตัวชี้ไปที่ตำแหน่งมาตราส่วน 0
- หมุนวงล้อจักรด้วยมือเพื่อเคลื่อนค้อนกระแทกสปริงไปข้างหน้าเมื่อมันเคลื่อนไปที่ฟิกซ์เจอร์ปลดค้อนกระแทกสปริง ค้อนกระแทกสปริงจะถูกปล่อย และหัวค้อนจะกระทบกับแกนลูกตุ้มเพื่อขับเคลื่อนตัวชี้ให้หมุนเมื่อหมุนแกนลูกตุ้มกลับ ให้จับแกนลูกตุ้มด้วยมือของคุณเพื่อป้องกันไม่ให้แกนลูกตุ้มกระแทกกับค้อนกระแทกสปริงกลับ
- อ่านสเกลที่สอดคล้องกับตัวชี้เพื่อดูว่าสอดคล้องกับเครื่องหมายของค้อนกระแทกสปริงหรือไม่ ทำซ้ำ 3 ครั้งเพื่อให้แน่ใจว่ามีความแม่นยำ
การกำหนดค่า
| ไม่.: | ชื่อ | หน่วย | ปริมาณ | ข้อสังเกต | |
| 1 | อุปกรณ์หลัก | อุปกรณ์สอบเทียบสำหรับ Spring Hammer Tester | ชุด | 1 | |
| 2 | เครื่องประดับ | ฝาครอบน้ำหนักทองแดง | พีซี | 1 | |
| ปล่อยหนีบ | พีซี | 1 | |||
| 3 | เอกสาร | คู่มือการใช้ | สำเนา | 1 | |
| ใบรับรองคุณภาพ | สำเนา | 1 | |||
| ใบรับประกัน | สำเนา | 1 | |||
