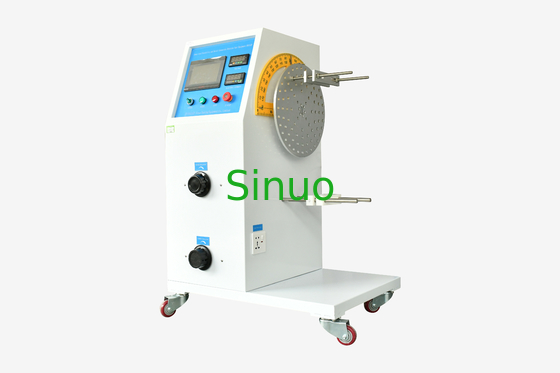

IEC60335 อุปกรณ์ทดสอบการดัดงอและการเชื่อมต่อแบบหมุนของสายเคเบิลเครื่องใช้ในครัวเรือน

IEC60335 อุปกรณ์ทดสอบการดัดงอและการเชื่อมต่อแบบหมุนของสายเคเบิลเครื่องใช้ในครัวเรือน

ข้อมูลผลิตภัณฑ์:

อุปกรณ์ทดสอบความยืดหยุ่นของสายไฟได้รับการออกแบบและผลิตตามข้อกำหนดมาตรฐานของ IEC 60335-1 ข้อ 25.14 รูปที่ 8, IEC 60335-2-23 ข้อ 23.3 การทดสอบการงอของตัวนำที่งอเมื่อเก็บไว้ และข้อ 11.101 การทดสอบการเพิ่มอุณหภูมิหน้าสัมผัสการเลื่อนการเชื่อมต่อแบบหมุน .ใช้เพื่อตรวจสอบว่าสายไฟของเครื่องใช้ในครัวเรือนขนาดเล็ก (เช่น หม้อกาแฟ / เตารีดไฟฟ้า) และเครื่องใช้ไฟฟ้าที่คล้ายกันได้รับการปกป้องอย่างเพียงพอจากการงอมากเกินไปเมื่อเข้าไปในเครื่อง

หลักการทดสอบคือการยึดปลายด้านหนึ่งของตัวอย่าง และปลายอีกด้านหนึ่งเพื่อขับเคลื่อนตัวอย่างให้หมุนผ่านมอเตอร์ในเวลาเดียวกัน ให้ใช้โหลดที่มีกระแสไฟฟ้าพิกัด 1.25 เท่าของแรงดันไฟฟ้าที่กำหนดกับตัวอย่าง วางตุ้มน้ำหนัก 1N บนสายอ่อนของตัวอย่างเพื่อหมุนตัวอย่างที่ใช้ไฟฟ้าด้วยความเร็วที่กำหนดแท่นหมุนหมุน 20 รอบในทิศทางไปข้างหน้า และ 20 รอบในทิศทางย้อนกลับที่ความเร็ว 50 รอบ/นาที และหยุดโดยอัตโนมัติเมื่อถึงจำนวนการทดสอบ และอุณหภูมิที่เพิ่มขึ้นของตัวเลื่อนจะถูกวัดพร้อมกัน .

อุปกรณ์นี้ใช้โครงสร้างแบบตั้งพื้นด้วยการควบคุม PLC และการทำงานของหน้าจอสัมผัส เวลาทดสอบ อัตราการทดสอบ และมุมดัดสามารถตั้งค่าล่วงหน้าได้ และเอาต์พุตโหลด 5kW ในตัวเหมาะสำหรับข้อกำหนดในการทดสอบเครื่องม้วนผม ที่หนีบผม และเครื่องใช้ในครัวเรือนส่วนใหญ่

พารามิเตอร์ทางเทคนิค:

โครงสร้าง

การซ่อมบำรุง

ก่อนทำการทดสอบ โปรดตรวจสอบว่าส่วนประกอบของฟิกซ์เจอร์หลวมหรือไม่

ก่อนทำการทดสอบ โปรดตรวจสอบว่าซ็อกเก็ตโหลดเสียหายหรือไม่

ก่อนทำการทดสอบ โปรดตรวจสอบว่าตัวจัดการหมุนได้อย่างราบรื่นหรือไม่โดยใช้ความเร็วแบบแมนนวล

ภายใต้สภาวะไม่ทำงาน โปรดถอดตัวอย่างทดสอบและตุ้มน้ำหนัก ปิดแหล่งจ่ายไฟโหลดและแหล่งจ่ายไฟภายนอก

กรุณาอย่าวางของหนักและมีคมบนอุปกรณ์

กรุณาอย่าดันส่วนประกอบเครื่องเพื่อหลีกเลี่ยงการชดเชยตำแหน่ง

โปรดเก็บให้ห่างจากของเหลว เพื่อหลีกเลี่ยงไม่ให้ไฟฟ้าลัดวงจร

ฟังก์ชั่นพิเศษ

[ปิดล้อมเดี่ยว/คู่] ปุ่มที่เลือก: ผู้ปฏิบัติงานสามารถเลือกด้านใดด้านหนึ่งที่มี 0° เป็นเส้นกึ่งกลางเพื่อทำการงอแบบลูกสูบ (แบบหมุนด้านเดียว) ในระบบนี้ และช่วงการแกว่งแบบลูกสูบจะไม่เกินเส้นกึ่งกลางผู้ปฏิบัติงานยังสามารถเลือกแต่ละมุมงอครึ่งหนึ่งของทิศทางซ้ายและขวารอบเส้นกึ่งกลางที่ 0° กล่าวคือ งอไปรอบเส้นกึ่งกลาง (ลูกสูบ) (แบบหมุนสองด้าน)ค่าเริ่มต้นคือการงอสองด้านกดปุ่มหมุนด้านเดียวปุ่มนี้สามารถใช้ร่วมกับปุ่ม [หมุนซ้ายและขวา] เพื่อเลือกทิศทางและหมุนด้านเดียวและสองด้านได้พร้อมกันหมายเหตุพิเศษ: ก่อนเปลี่ยนปุ่มเหล่านี้ ผู้ดำเนินการต้องแน่ใจว่าแผ่นเสียงอยู่ที่ตำแหน่งเริ่มต้นโดยกดปุ่ม [Homing] และนับจำนวนจะถูกล้างโดยกดปุ่ม [Count Cleared] จากนั้นการสลับปุ่มเหล่านี้จะมีผล .มีวัตถุประสงค์เพื่อหลีกเลี่ยงการเปลี่ยนทิศทางการหมุนในขณะที่กำลังทดสอบทิศทางเดียว
