IEC 62552 สถานีที่กำหนดเองเครื่องทดสอบแรงกดและดึงลิ้นชักอัตโนมัติ

IEC 62552 สถานีที่กำหนดเองเครื่องทดสอบแรงกดและดึงลิ้นชักอัตโนมัติ

MOQ: 1 ชุด
ราคา: โปร่ง
บรรจุภัณฑ์มาตรฐาน: กล่องไม้อัดส่งออกมาตรฐาน
ระยะเวลาการจัดส่ง: 30 วัน
วิธีการชำระเงิน: ที/ที
ความสามารถในการจัดหา: 10 ชุด/เดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด
จีน
ชื่อแบรนด์
Sinuo
ได้รับการรับรอง
Calibration Certificate(cost additional )
หมายเลขรุ่น
SN1201C
มาตรฐาน:
IEC62552:2015
คอลัมน์:
กระบอกสูบขับบนและล่างสามชุด
โครงการทดสอบ:
การทดสอบความทนทานของสวิตช์ลิ้นชัก
การดำเนินการ:
หน้าจอสัมผัส Weinview 7”
ขนาด:
ปรับแต่งได้
ช่วงตัวอย่าง:
WDH=(0.4~1.0m)×(0.4~1.0m)×(0.6~2.0m)
โหมดขับเคลื่อน:
กระบอก
การรับประกัน:
1 ปี
ระบบควบคุมไฟฟ้า:
Mitsubishi PLC ระบบควบคุมอัจฉริยะ
เวลาเปิด-ปิด:
ปรับได้ตั้งแต่ 0-999999
เน้น:

เครื่องทดสอบแรงกดและดึงอัตโนมัติ

,

เครื่องทดสอบแรงกดและดึงแบบกำหนดเอง

คําอธิบายสินค้า



IEC 62552 กำหนดเองได้สถานีเครื่องทดสอบแรงดึงและดึงลิ้นชักอัตโนมัติ



มาตรฐาน:

เครื่องทดสอบแรงดึงลิ้นชักได้รับการออกแบบและผลิตตามมาตรฐาน IEC62552: 2015 และข้อกำหนดที่กำหนดเองมันถูกใช้สำหรับการทดสอบความทนทานของลิ้นชักของช่องแช่แข็งแนวตั้ง และยังใช้เพื่อร่วมมือกับการทดสอบประสิทธิภาพการใช้พลังงานของตู้เย็นเพื่อเปิดและปิดประตูเป็นอุปกรณ์ทดสอบอัตโนมัติเต็มรูปแบบโดยเฉพาะ เหมาะสำหรับหน่วยงานทดสอบและรับรอง ห้องปฏิบัติการในโรงงาน และแผนกทดสอบอื่นๆ



พารามิเตอร์ทางเทคนิค

เลขที่ โครงการ เนื้อหา
1 แหล่งพลังงานอินพุต AC220V 50HZ, 5kW
2 การควบคุมไฟฟ้า Mitsubishi PLC ระบบควบคุมอัจฉริยะ
3 อินเทอร์เฟซการทำงาน Weinview การทำงานของหน้าจอสัมผัสอินเทอร์เฟซมนุษย์และเครื่องจักรขนาด 7 นิ้ว
4 โหมดขับเคลื่อน กระบอก
5 ช่วงตัวอย่าง WDH=(0.4~1.0m)×(0.4~1.0m)×(0.6~2.0m)
6 โครงการทดสอบ การทดสอบความทนทานของสวิตช์ลิ้นชัก
7 สถานีทดสอบ 1 สถานีสามารถทดสอบตู้เย็นได้ (สามารถทดสอบได้ถึง 3 ลิ้นชักพร้อมกัน)
8 คอลัมน์ กระบอกสูบขับเคลื่อนบนและล่างจำนวน 3 ชุดติดตั้งอยู่ในคอลัมน์ และสามารถปรับความสูงของกระบอกขับเคลื่อนให้ตรงกับตำแหน่งของลิ้นชักแบบผลัก-ดึง
9 ผู้ปลุกปั่น 3 ชุดจับคู่ถ้วยดูดสามารถปรับขึ้น, ลง, ซ้าย, ขวา, ด้านหน้าและด้านหลังได้หลายทิศทาง, เหมาะสำหรับผลิตภัณฑ์ลิ้นชักตู้เย็นที่มีความสูงและความกว้างต่างกัน
10 ถ้วยดูด ถ้วยดูดดูดซับต่อเนื่องและเสถียร 3 ชุด
11 เวลาเปิด-ปิด การตั้งค่าหน้าจอสัมผัสปรับได้ตั้งแต่ 0-999999 ปิดเครื่องอัตโนมัติหลังจากมาถึง
12 จังหวะขยายลิ้นชัก 0-500mm
13 อัตราขยายลิ้นชัก 3-10 ครั้ง/นาที, การตั้งค่าหน้าจอสัมผัส, ปรับได้
14 ถือเวลา การตั้งค่าหน้าจอสัมผัสปรับได้ตั้งแต่ 0-99999.9S
15 โครงสร้างการวางตำแหน่ง 1 ชุด ยึดข้างและหลังตู้เย็น
16 กรอบ เพื่อให้ตรงกับช่วงของชิ้นงานทดสอบสูงสุด ชิ้นงานทดสอบจะถูกติดตั้งที่แผ่นด้านล่างของชั้นวาง
17 ฟังก์ชั่นหน่วยความจำไฟฟ้าขัดข้อง ระบบมีฟังก์ชันของไฟฟ้าขัดข้องและหน่วยความจำไฟฟ้าขัดข้อง ซึ่งสามารถสะสมการดำเนินการของพารามิเตอร์และเวลาก่อนไฟฟ้าดับต่อไปได้
18 การป้องกัน การหยุดฉุกเฉิน การรั่วไหล ไฟฟ้าลัดวงจร โอเวอร์โหลด และการป้องกันความปลอดภัยอื่นๆ
19 มิติ ชั้นวาง: กว้าง1200*ลึก1200*สูง1400mm, ประมาณ150kg

วัตถุประสงค์ หลักการ และโครงสร้างของเครื่องมือ

หลักการอุปกรณ์: ขับหุ่นยนต์ผ่านกระบอกลม ดึงเชือกอ่อนเพื่อขับเคลื่อนลิ้นชักที่ปิดโดยถ้วยดูดจนถึงขีดจำกัดสูงสุด จากนั้นกระบอกลมจะดันล้อกดเพื่อปิดลิ้นชัก และดึงและดันลิ้นชักแต่ละครั้ง เป็นวัฏจักร

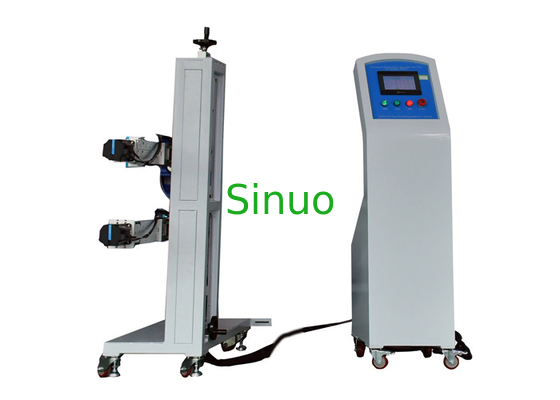

โครงสร้างเครื่องทดสอบ: ดังแสดงในรูปด้านล่าง โครงสร้างเฟรมโดยรวมถูกนำมาใช้ และวางตัวอย่างไว้ที่แผ่นด้านล่างของอุปกรณ์ เพื่อให้การเคลื่อนที่สัมพัทธ์เป็นความเค้นภายในและการสั่นของอุปกรณ์ลดลงมีการติดตั้งโครงสร้างแบบคอลัมน์บนเพลทด้านล่าง และคอลัมน์ประกอบด้วยกลไกการดึงลิ้นชัก 3 ชุด ดังแสดงในรูปที่ 1 ด้านล่าง ซึ่งสามารถตอบสนองการทดสอบได้ถึง 3 ลิ้นชัก

IEC 62552 สถานีที่กำหนดเองเครื่องทดสอบแรงกดและดึงลิ้นชักอัตโนมัติ 0



บทนำอุปกรณ์ทดสอบ

การออกแบบระบบเป็นไปตามหลักการของการทำให้เป็นโมดูล และได้รับการออกแบบและผลิตขึ้นตามข้อกำหนดของมาตรฐานอย่างเคร่งครัด และในขณะเดียวกัน การออกแบบและส่วนประกอบที่ได้มาตรฐานก็ถูกนำมาใช้ให้มากที่สุดตรวจสอบให้แน่ใจว่าระบบมีประสิทธิภาพสูงสุดและการสนับสนุนด้านเทคนิค

การใช้ไดรฟ์กระบอกสูบช่วยให้มั่นใจได้ถึงความน่าเชื่อถือสูงและอายุการใช้งานที่ยาวนานของทั้งระบบ

ทั้งระบบมีฟังก์ชันที่ชัดเจน โครงสร้างกะทัดรัด รูปลักษณ์สวยงาม และรูปแบบที่เหมาะสม ซึ่งสะดวกต่อการบำรุงรักษาและบำรุงรักษารายวัน

การออกแบบและการผลิตอุปกรณ์เป็นไปตามข้อกำหนดทางเทคนิคทั่วไปของลูกค้าสำหรับอุปกรณ์
