| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | ไม้อัด |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | L/C, , T/T, Western Union, MoneyGram |
| ความสามารถในการจัดหา: | 20 ชุดต่อเดือน |

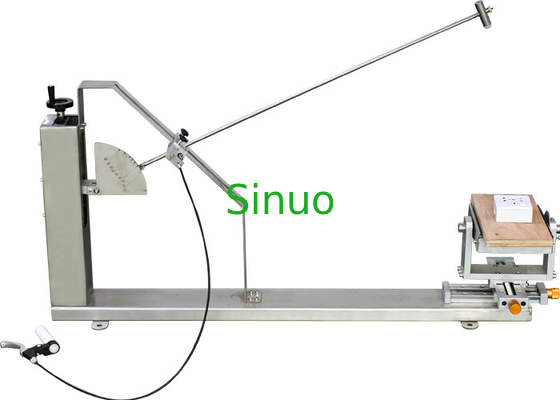

IEC60669 House Hold Switch เครื่องทดสอบแรงกระแทกลูกตุ้มพลังงานต่ำ
มาตรฐานและข้อ:
IEC60068-2-75: 1997
IEC60884-1:2006
IEC60598-1:2014
IEC60669-1:2007
IEC62262:2002
พารามิเตอร์ทางเทคนิค:
| พลังงาน/J | 0.14, 0.2, 0.35, 0.5, 0.7, 1.0 |
| มวลเทียบเท่า กิโลกรัม |
150g±1g (200g),200g±1g (250g) ตัวเลือก |
| หลอดลูกตุ้ม | ความยาว 1000mm, เส้นผ่านศูนย์กลางภายนอก 9 mm, ความหนาของผนัง 0.5 mm ท่อเหล็ก |
| อิมแพคพอยต์ | ด้วยช่วงที่ปรับได้ของขายึดตัวอย่าง |
| ความสูงของฤดูใบไม้ร่วง | 0-500 มม. แสดงมาตราส่วน |
| การแก้ไขและปล่อยองค์ประกอบที่โดดเด่น | แก้ไขโดยสลักกล ปล่อยโดยอุปกรณ์สปริง |
| ขายึด | น้ำหนัก:10±1กก. โครงสร้างมีความแน่น แกน X ปรับได้ แกน Y สามารถหมุนได้ ±90° รอบแกนหมุนของแผ่นยึด |
ตารางที่ 1 ลักษณะองค์ประกอบที่โดดเด่น
| พลังงาน / J | ≤1 ±10% |
2 ±5% |
5 ±5% |
10 ±5% |
20 ±5% |
50 ±5% |
| มวลเทียบเท่า ±2%kg | 0.25(0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
| วัสดุ | ไนลอน | เหล็ก | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18.5(20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| ลิตร/มม. | ปรับตามมวลที่เท่ากัน ดูภาคผนวก A | |||||
ตารางที่ 2 ความสูงของฤดูใบไม้ร่วง
| พลังงาน /J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| มวลเทียบเท่า /กก. | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| ความสูงของการตก ±1%mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| หมายเหตุ 1 ดูหมายเหตุ 3.2.2;หมายเหตุ 2 หน่วยพลังงานของส่วนนี้ของจูล (J) ได้มาจากความเร่งตามแรงโน้มถ่วงมาตรฐาน (g) ค่าทั้งหมดของ g รอบ: 10m / s2 | |||||||||||||||
ตารางที่ 3 ความสัมพันธ์ของรหัส IK และพลังงานที่สอดคล้องกัน
| รหัส IK | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
| พลังงาน / J | เอ | 0.14 | 0.2 | 0.35 | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 |
| หมายเหตุ 1. หากต้องการพลังงานกระแทกที่สูงกว่า ค่าที่แนะนำคือ 50J หมายเหตุ 2: มาตรฐานอื่นๆ บางส่วนใช้ตัวเลขหลักเดียวเพื่อระบุพลังงานกระแทกที่ระบุเพื่อหลีกเลี่ยงไม่ให้ผสมกับมัน หมายเลขคุณลักษณะจะแสดงด้วยตัวเลขสองหลัก |
|||||||||||
| ก.ไม่มีการป้องกันตามมาตรฐานนี้ | |||||||||||
หลักการทดสอบ:
ทดสอบ Eha: ค้อนลูกตุ้ม องค์ประกอบที่โดดเด่นถูกปล่อยออกมาที่ความสูงที่แน่นอนผ่านท่อลูกตุ้ม 1 ม. กระแทกชิ้นงานที่จุดต่ำสุดในแนวตั้งหลังจากการแปลงพลังงานศักย์โน้มถ่วงเป็นพลังงานจลน์เพื่อให้บรรลุวัตถุประสงค์ ของการทดสอบแรงกระแทกกับตัวอย่าง
โครงสร้าง:
ติดตั้งอุปกรณ์ทดสอบแรงกระแทกลูกตุ้มพลังงานต่ำกับผนัง ฐานยึดตัวอย่างสามารถปรับขึ้น ลง ซ้ายและขวา และมุมสามารถปรับได้ด้วยเดือย ดังนั้นจึงส่งผลกระทบกับตำแหน่งต่างๆ ที่ด้านหน้าและด้านข้าง ของตัวอย่าง
