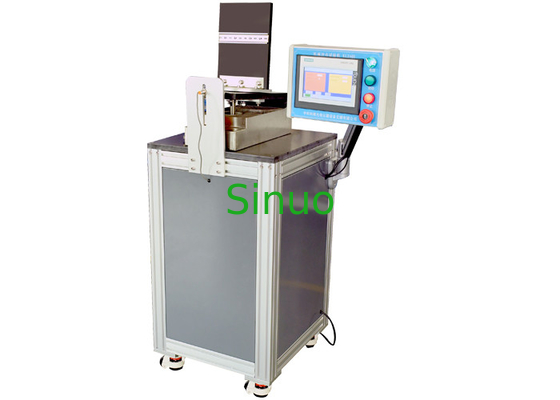

IEC60898-1 AC Circuit Breaker เครื่องทดสอบแรงกระแทกแบบหลายมุม
| Applied standard: | IEC 61009, IEC 60898 และอื่นๆ | Drive: | เซอร์โวมอเตอร์และตัวขับลูกเบี้ยว |
| Helical spring: | ค่าสัมประสิทธิ์ยางยืด 25N/mm | Drop height: | 40mm |
| Turntable: | สามารถหมุนและแก้ไขได้ที่ 12-30 ° | Counterweight: | 100g*10, 150g*5, 200g*5 |
| Test count: | 0-999999 ครั้ง หน้าจอสัมผัสที่ตั้งไว้ล่วงหน้า | Interval time: | 0-999999 วินาที หน้าจอสัมผัสที่ตั้งไว้ล่วงหน้า |
| Control mode: | PLC, ระบบควบคุมหน้าจอสัมผัส 7" | Warranty: | หนึ่งปี |
| High Light: | เครื่องทดสอบหลายมุมกระแทกทางกล,IEC60898-1 เครื่องทดสอบหลายมุม,ตัวทดสอบมุมตัดวงจรไฟฟ้ากระแสสลับหลายมุม |
||
IEC60898-1 AC Circuit Breaker เครื่องทดสอบแรงกระแทกหลายมุมมอง
ภาพรวมผลิตภัณฑ์
อุปกรณ์ทดสอบแรงกระแทกทางกลเป็นไปตามข้อกำหนดที่เกี่ยวข้องของ IEC60898-1, IEC61009-1, IEC60934:2007
การออกแบบและการผลิตที่เหมาะสมกับผลิตภัณฑ์เซอร์กิตเบรกเกอร์ เพื่อตรวจสอบความต้านทานแรงกระแทกของชิ้นส่วนที่เปิดเผยซึ่งอาจได้รับแรงกระแทกทางกลระหว่างการใช้งานเบรกเกอร์วงจรตามปกติ
อุปกรณ์นี้ใช้การควบคุม PLC, การทำงานของหน้าจอสัมผัส, กลไกลูกเบี้ยวที่ขับเคลื่อนด้วยมอเตอร์เพื่อควบคุมการยก, ช่วงเวลาสามารถตั้งค่าล่วงหน้าได้, เครื่องทั้งหมดใช้โครงสร้างตั้งพื้น, ใช้งานง่าย, ใช้งานได้จริงและสวยงาม
พารามิเตอร์หลัก
| ชื่อพารามิเตอร์ | ข้อมูลพารามิเตอร์ |
| แรงดันไฟของแหล่งจ่ายไฟ | 220V (AC) 50Hz |
| ควบคุม | การควบคุม PLC, การทำงานของหน้าจอสัมผัสสีขนาด 7 นิ้ว |
| ขับ | กลไกขับเคลื่อนมอเตอร์ CAM |
| สถานีทดสอบ | เริมบิต |
| สปริงเกลียว | ค่าสัมประสิทธิ์ยางยืด 25N/mm |
| ฐาน A, แท่น B, ไม้กระดาน C | ไม้เนื้อแข็ง ทาสีดำ |
| ความสูงลดลง | 40mm |
| แผ่นเสียง | สามารถแก้ไขได้โดยการหมุน 12-30 ° |
| น้ำหนัก น้ำหนัก | 100 กรัม * 10 ชิ้น, 150 กรัม * 5 ชิ้น, 200 กรัม * 5 ชิ้น, |
| จำนวนการทดสอบ | 0-999999 ครั้ง หน้าจอสัมผัสที่ตั้งไว้ล่วงหน้า |
| ช่วงเวลาดรอป | 0-999999 วินาที, หน้าจอสัมผัสที่ตั้งไว้ล่วงหน้า |
| ขนาดและน้ำหนักของอุปกรณ์ | WDH = 900 * 600 * 1350 ประมาณ 110 กก. |
หลักการอุปกรณ์
ออกแบบตามIEC60898-1,แผ่นยึดที่ติดตั้งเบรกเกอร์ถูกยกขึ้นโดยลูกเบี้ยวควบคุมมอเตอร์ และตกลงมาอย่างอิสระกับแผ่นหยุดโลหะที่ติดตั้งสปริงเกลียวที่มีค่าสัมประสิทธิ์การยืดหยุ่น 25N/mm ในทันทีโดยการหมุนกลับ 50 ครั้ง ตัวอย่างจะถูกสลับไปอีก 3 ทิศทาง 90 องศาผ่านเครื่องเล่นแผ่นเสียงเพื่อทำซ้ำการทดสอบ 50 ครั้ง
