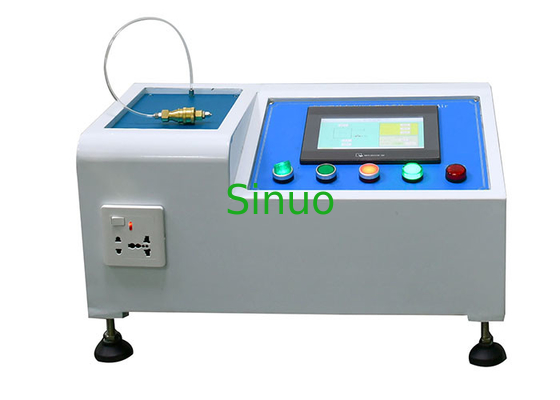

IEC60335 อุปกรณ์แรงดันลบสถานีเดียวระบบทดสอบแรงดันสูญญากาศ
| Applied Standard: | IEC 60335-2-113 | Test Sample: | อุปกรณ์ดูแลความงาม |
| Test Stations: | 1 | Control Method: | PLC |
| Display Method: | จอทัชสกรีน 7" | Vacuum Method: | อัตโนมัติ |
| Vacuum Box Size: | Ф50×100mm | Sample Connection Method: | ปิดผนึกด้วยมือ |
| Electrical control method: | PLC ระบบควบคุมแบบบูรณาการอัจฉริยะ | Warranty: | หนึ่งปี |
| High Light: | เครื่องใช้ระบบทดสอบแรงดันสูญญากาศ,IEC 60335 ระบบทดสอบแรงดันสูญญากาศ,PLC ระบบทดสอบแรงดันสูญญากาศ |
||
IEC60335 ระบบทดสอบแรงดันสุญญากาศแรงดันลบสำหรับเครื่องกระตุ้นผิวหนังไฟฟ้า
ภาพรวมผลิตภัณฑ์:
ระบบทดสอบแรงดันสุญญากาศแรงดันลบนี้สำหรับเครื่องใช้ในการดูแลความงามเป็นไปตาม IEC 60335-2-113: 2016 เหมาะสำหรับการตรวจสอบแรงดันสูญญากาศของอากาศที่ทางออกของเครื่องใช้ที่มีฟังก์ชันสูญญากาศหรือแรงดันลบในเครื่องกระตุ้นผิวหนังด้วยไฟฟ้า และจะต้องไม่เกินแรงดันสูญญากาศที่กำหนดโดย มาตรฐานการปกป้องร่างกายมนุษย์จากความเสียหาย
พารามิเตอร์ทางเทคนิค:
| สถานีทดสอบ | สถานีเดียว |
| วิธีการควบคุมไฟฟ้า | การควบคุมแบบบูรณาการอัจฉริยะของ PLC, การทำงานของอินเทอร์เฟซระบบสัมผัสแบบสัมผัสสีขนาด 7 นิ้วระหว่างคนและเครื่องจักร |
| ขนาดกล่องสูญญากาศ | Ф50×100mm |
| วิธีการอ่านแรงดันสุญญากาศ | ข้อมูลตามเวลาจริงจะถูกอ่านโดยเซ็นเซอร์ความดันแตกต่างและแสดงบนหน้าจอสัมผัส จากนั้นระบบจะทำการพิจารณาตามเงื่อนไขโดยอัตโนมัติหลังจากถึงระดับที่เสถียร |
| ตัวอย่างวิธีการเชื่อมต่อ | การเชื่อมต่อข้อต่อแบบปิดผนึกด้วยตนเอง การกำหนดค่ามาตรฐานสองแบบ สลับได้ |
| ขั้นตอนการดำเนินงาน | พารามิเตอร์แรงดันสุญญากาศถูกตั้งค่าไว้ล่วงหน้าเป็น 75.0kPa พอร์ตดูดตัวอย่างเชื่อมต่อกับข้อต่อที่ปิดสนิท และเปิดกำลังของตัวอย่างเมื่อช่วงความผันผวนของระดับสุญญากาศน้อยกว่าค่าที่ตั้งไว้ ระบบจะทำการตัดสินที่มีคุณสมบัติหรือไม่ตรงตามเงื่อนไขโดยอัตโนมัติ ไฟแสดงที่เกี่ยวข้องจะสว่างขึ้นจากนั้นกล่องสูญญากาศจะเต็มไปด้วยบรรยากาศโดยอัตโนมัติ, ตัวอย่างจะถูกลบออกจากอุปกรณ์ทดสอบ, การทดสอบเสร็จสิ้น |
| การกำหนดค่าระบบ |
ส่วนควบคุมอิเล็กทรอนิกส์: Mitsubishi PLC พร้อมโมดูล หน้าจอสัมผัสสี Weinview7 นิ้ว รีเลย์ Omron สวิตช์ Chint ฯลฯ ส่วนนิวเมติก: เซ็นเซอร์ความดันแตกต่างของ Meacon, โซลินอยด์วาล์ว Airtac, ท่อ, ข้อต่อ ฯลฯ ชิ้นส่วนเครื่องจักรกล: กล่องสูญญากาศสแตนเลสความหนาแน่นสูง, เครื่องรวม |
| แผนภาพหลักการทดสอบ |  |
หลักการทำงาน:
ใช้เครื่องวัดสูญญากาศเพื่อตรวจสอบการเปลี่ยนแปลงความดันของกล่องสูญญากาศของปริมาตรที่กำหนดและวัดแรงดูดของเครื่อง
ขั้นตอนการดำเนินงาน
พารามิเตอร์แรงดันสุญญากาศถูกตั้งค่าไว้ล่วงหน้าเป็น 75.0kPa พอร์ตดูดตัวอย่างเชื่อมต่อกับข้อต่อที่ปิดสนิท และเปิดกำลังของตัวอย่างเมื่อช่วงความผันผวนของระดับสุญญากาศน้อยกว่าค่าที่ตั้งไว้ ระบบจะทำการตัดสินที่มีคุณสมบัติหรือไม่ตรงตามเงื่อนไขโดยอัตโนมัติ ไฟแสดงที่เกี่ยวข้องจะสว่างขึ้นจากนั้นกล่องสูญญากาศจะเต็มไปด้วยบรรยากาศโดยอัตโนมัติ, ตัวอย่างจะถูกลบออกจากอุปกรณ์ทดสอบ, การทดสอบเสร็จสิ้น
