IEC 60335-1 ข้อ 21.2 อุปกรณ์ทดสอบความต้านทานรอยขีดข่วนพื้นผิวฉนวนกันความร้อน
| Applied standard: | ไอซ์ 60335-1 | Applied clause: | 21.2 |
| Test station: | หนึ่ง | Control system: | PLC และหน้าจอสัมผัส |
| Drive mode: | สเต็ปเปอร์มอเตอร์ไดรฟ์ | Scratching speed: | 0-25 มม./วินาที |
| High Light: | เครื่องทดสอบความต้านทานการขีดข่วนของพื้นผิวฉนวน,ICE 60335-1 เครื่องทดสอบความต้านทานการขีดข่วน,ข้อ 21.2 เครื่องทดสอบความต้านทานการขีดข่วน |
||

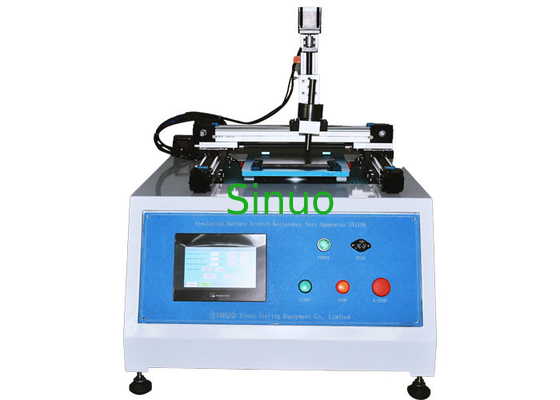

IEC 60335-1 ข้อ 21.2 เครื่องมือทดสอบความต้านทานการขีดข่วนของพื้นผิวฉนวน
ข้อมูลผลิตภัณฑ์:
เครื่องมือทดสอบความต้านทานการขีดข่วนของพื้นผิวฉนวนได้รับการออกแบบและผลิตตามข้อกำหนดมาตรฐานของ IEC60335-1 ข้อ 21.2 IEC60950 และข้อ 2.10.8.4 และอื่น ๆ ใช้เพื่อทดสอบความแข็งแรงในการขัดถูของแผงวงจรพิมพ์หรือส่วนที่เป็นฉนวนที่เข้าถึงได้ของ เครื่องใช้ในครัวเรือนตัวอย่างทดสอบรวมถึงชิ้นส่วนที่เป็นฉนวนแข็งที่ถูกสัมผัส เคลือบด้วยแผ่นพิมพ์หรือส่วนประกอบเคลือบของเครื่องใช้ในครัวเรือนและเครื่องใช้ที่คล้ายกัน
พื้นผิวของฉนวนจะถูกขีดข่วนโดยใช้หมุดเหล็กชุบแข็ง ปลายมีรูปทรงกรวยที่มีมุม 40โอ.ปลายมนมีรัศมี 0.25 มม. ± 0.02 มม.หมุดยึดไว้ที่มุม 80โอถึง 85โอไปทางแนวนอนและโหลดเพื่อให้แรงที่กระทำตามแนวแกนคือ 10 N ± 0.5 N รอยขีดข่วนทำได้โดยการวาดหมุดไปตามพื้นผิวของฉนวนด้วยความเร็วประมาณ 20 มม./วินาทีมีรอยขีดข่วนขนานกันสองอันมีระยะห่างกันพอสมควรเพื่อไม่ให้กระทบกัน ความยาวประมาณ 25 % ของความยาวของฉนวนรอยขีดข่วนที่คล้ายกันสองอันถูกสร้างขึ้นที่ 90โอไปยังคู่แรกโดยไม่ต้องข้ามพวกเขา
พารามิเตอร์ทางเทคนิค:
| ใช้มาตรฐาน | IEC 60335-1 |
| ใช้ข้อ | 21.2 |
| แหล่งจ่ายไฟเข้า | ไฟฟ้ากระแสสลับ 220V/50Hz |
| สถานีทดสอบ | หนึ่ง |
| ระบบควบคุม | PLC และหน้าจอสัมผัส |
| โหมดขับเคลื่อน | สเต็ปเปอร์มอเตอร์ไดรฟ์ |
| ความเร็วในการขีดข่วน | 0-25 มม./วินาที ปรับได้ สามารถตั้งค่าล่วงหน้าได้ |
| ขีดข่วนครั้ง | 0-9999 ครั้ง สามารถตั้งล่วงหน้าได้ |
| ทิศทางการทดสอบ | ทิศทางแนวตั้งและแนวนอน |
| ระยะการขีดข่วน | สามารถตั้งค่าล่วงหน้าได้ประมาณ 25 % ของความยาวของฉนวน |
| ม้านั่งทดสอบ | หมุนได้ 90โอ |
