IEC 60335-1 Annex H Plugs Socket - เต้ารับสวิตช์อุปกรณ์ทดสอบความทนทาน
| Applied standard: | IEC 60335-1 | Applied clause: | ภาคผนวก H |
| Station: | 3 สถานีซิงโครนัส | Operation interface: | หน้าจอสัมผัส LCD สีขนาด 7 นิ้ว |
| Drive mode: | เซอร์โวมอเตอร์ + บอลสกรู | Atmospheric pressure: | 80～106kpa |
| High Light: | เต้ารับ - เต้ารับสวิตช์อุปกรณ์ทดสอบความทนทาน,อุปกรณ์ทดสอบความทนทานของปลั๊กภาคผนวก H,อุปกรณ์ทดสอบความทนทาน IEC 60335-1 |
||

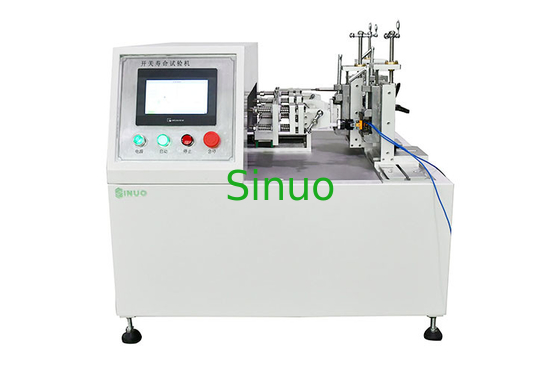

IEC 60335-1 ภาคผนวก H ปลั๊กสวิตช์เต้ารับอุปกรณ์ทดสอบความทนทาน
ข้อมูลผลิตภัณฑ์:
อุปกรณ์ทดสอบความทนทานสวิตช์ปลั๊กซ็อกเก็ตปลั๊กเป็นไปตามข้อกำหนดมาตรฐานของ IEC 60335-1 ภาคผนวก H, IEC60065:2014 ข้อ 14.7 และข้อ 15.1, IEC 60884-1 2013 ข้อ 20, 21, IEC 61058-1, IEC60669-1 ฯลฯ
อุปกรณ์ทดสอบมี 3 สถานีงานแบบซิงโครนัสซึ่งสามารถทดสอบสวิตช์เชิงเส้น 3 ตัวหรือปลั๊ก 3 ตัวหรือ 3 ซ็อกเก็ตพร้อมกันอุปกรณ์จะหยุดและแจ้งเตือนโดยอัตโนมัติหากสถานีใดสถานีหนึ่งทำงานผิดปกติ
การทำงานร่วมกับตู้เก็บสัมภาระ (อุปกรณ์นี้ไม่รวมอยู่ในตู้บรรทุกสินค้า แต่เป็นอุปกรณ์เสริม) สามารถบรรลุการทดสอบความสามารถในการสร้างและการแตกหัก และการทดสอบความทนทานในการทำงานตามปกติของปลั๊ก ซ็อกเก็ต และสวิตช์เชิงเส้นสำหรับการติดตั้งแบบใช้ไฟฟ้าคงที่ในครัวเรือนและที่คล้ายกัน .จุดประสงค์ในการทดสอบคือเพื่อดูว่าสวิตช์หรือปลั๊กและเต้ารับสามารถทนต่อความเสียหายทางกลหรือความล้าทางไฟฟ้าระหว่างการทำงานปกติได้หรือไม่ไม่ว่าจะเกิดการเกาะติดสัมผัสหรือมีปรากฏการณ์ของการเป็นสถานีเปิด (ปิด) เป็นเวลานาน ซึ่งเป็นเกณฑ์ในการตัดสินว่าตัวอย่างมีความเสียหายมากเกินไปหรือไม่
อุปกรณ์นี้ทำจากแร็คอลูมิเนียมอัลลอยด์ แผ่นซีลสแตนเลส ขับเคลื่อนด้วยเซอร์โวมอเตอร์และบอลสกรู หน้าจอสัมผัสสีขนาด 7 นิ้ว และตั้งค่าพารามิเตอร์การทดสอบ การควบคุม PLCจำนวนครั้งที่กำหนดไว้ล่วงหน้าของการทดลอง อัตราการทดสอบ และจังหวะ
พารามิเตอร์ทางเทคนิค:
| มาตรฐานประยุกต์ | IEC 60335-1 |
| ประโยคประยุกต์ | ภาคผนวก H |
| พลัง | AC 220V±10V, 50Hz |
| สถานี | 3 สถานีซิงโครนัส (3 สถานีเชิงเส้นสำหรับทดสอบปลั๊ก ซ็อกเก็ต สวิตช์เชิงเส้น) |
| อินเทอร์เฟซการทำงาน | หน้าจอสัมผัส LCD สีขนาด 7 นิ้ว |
| โหมดขับเคลื่อน | เซอร์โวมอเตอร์ + บอลสกรู |
| ระบบควบคุม | ระบบควบคุม PLC (มิตซูบิชิ) |
| เวลาทดสอบ | 0 ~ 999999 ครั้งสามารถตั้งค่าล่วงหน้าได้ |
| เวลานำ | 0～99.9s สามารถตั้งค่าล่วงหน้าได้ |
| เวลาปิด | 0～99.9s สามารถตั้งค่าล่วงหน้าได้ |
| ทดสอบจังหวะ | เชิงเส้น: 0 ～ 100 มม. สามารถตั้งค่าล่วงหน้าได้ |
| ทดสอบความเร็ว | เชิงเส้น: 0 ～ 100 มม. / วินาทีสามารถตั้งค่าล่วงหน้าได้ |
| ความกดอากาศ | 80～106kpa |
| อุณหภูมิโดยรอบ | 5～40°C |
| ความชื้นสัมพัทธ์ | (20~90)%RH |
| ใช้สิ่งแวดล้อม | ไม่ต้องใช้แรงสั่นสะเทือน ไม่มีแรงสั่นสะเทือน ไม่มีการรบกวนทางแม่เหล็กไฟฟ้า ไม่มีฝุ่น ไม่ระเบิด ไม่มีก๊าซกัดกร่อน ต้องการสถานที่กระจายความร้อนที่ดี |
| ขนาดและน้ำหนัก | L*W*H=960*730*600mm,160kg |
