| MOQ: | 1 |
| ราคา: | โปร่ง |
| บรรจุภัณฑ์มาตรฐาน: | กล่องไม้อัดส่งออกมาตรฐาน |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | แอล/C, ที/ที |
| ความสามารถในการจัดหา: | 15 ชุดต่อเดือน |

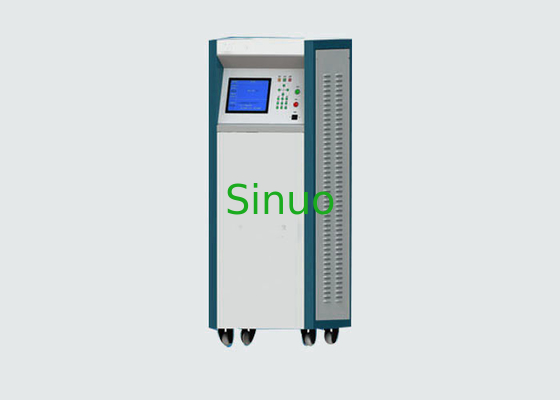

IEC 60884-1 ข้อ 11.5 Multitester เครื่องทดสอบความปลอดภัยทางไฟฟ้า
ข้อมูลผลิตภัณฑ์:
เครื่องทดสอบความปลอดภัยทางไฟฟ้าแบบมัลติเทสเตอร์นี้เป็นไปตาม IEC 60884-1:2013 ข้อ 11.5, 17.1, 17.2, IEC 60669-1 ข้อ 11.4, ข้อ 16, IEC 60950:2013 ข้อ 2.6.3.4, 5.2 และ 6.2.2.3, IEC 60335-1 ข้อ 10, 13, ข้อ 16, ข้อ 27 และอื่นๆ รวม 6 ฟังก์ชั่นของ hi-pot, ฉนวน, การต่อสายดิน, การรั่วไหล, กำลัง, การทดสอบการสตาร์ทด้วยแรงดันต่ำ
คุณสมบัติ:
■ ตรงตามมาตรฐาน CCC, IEC, EN, VDE, BS, GS, UL และมาตรฐานความปลอดภัยทางไฟฟ้าอื่นๆ
■ การจัดเก็บเงื่อนไขการทดสอบและผลการทดสอบได้ไม่จำกัด
■ ข้อมูลสามารถคัดลอกผ่าน USB
■ ความเร็วที่รวดเร็ว: โปรเซสเซอร์ความเร็วสูง ARM ใช้เป็นแกนควบคุมของเครื่องมือทดสอบ และการประมวลผลข้อมูลมีความครอบคลุมและรวดเร็ว
■ ความแม่นยำสูง: ความแม่นยำในการทดสอบความปลอดภัยสูงถึง 1.5%
■ สามารถตั้งค่าการทนต่อแรงดันไฟฟ้าขึ้นและลงทางลาดได้ และมีฟังก์ชันเตือนขีดจำกัดบนและล่าง
■ โหมดควบคุมป้อนกลับแบบวงปิดแบบดิจิตอล โหมดควบคุมแรงดันไฟอัตโนมัติเต็มรูปแบบ แรงดันไฟขาออก/กระแสไฟจะได้รับการแก้ไขโดยอัตโนมัติ และไม่ได้รับผลกระทบจากความผันผวนของโครงข่ายไฟฟ้าภายนอกเพื่อรับรองความถูกต้องของการทดสอบ
■สามารถเลือกโหมดการตัดสินได้สองโหมดสำหรับการทดสอบความต้านทานกราวด์: แรงดันไฟและความต้านทาน เพื่อตอบสนองความต้องการของมาตรฐานระดับชาติ/อุตสาหกรรมที่แตกต่างกัน
■ เครือข่ายร่างกายมนุษย์หนึ่งตัวสำหรับการทดสอบกระแสรั่วไหลซึ่งสามารถปรับแต่งให้เหมาะกับฟังก์ชั่นเสริมเครือข่ายของร่างกายมนุษย์
พารามิเตอร์ทางเทคนิค:
| มาตรฐานประยุกต์ | IEC 60884-1 |
| ประโยคประยุกต์ | 11.5 |
| AC ทนต่อแรงดันไฟฟ้า | |
| ช่วงการตั้งค่าแรงดันไฟขาออก | ไฟฟ้ากระแสสลับ 200~5000V |
| ความถูกต้องของแรงดันขาออก |
±(1.5%×setting+5words) |
| ขั้นตอนการตั้งค่าแรงดันไฟขาออก |
1V |
|
ความถี่เอาท์พุท |
50/60Hz |
|
รูปคลื่นเอาท์พุท |
คลื่นไซน์ |
| ความผิดเพี้ยนของรูปคลื่นเอาท์พุต | น้อยกว่า 2% (ที่โหลดความต้านทานอย่างหมดจด) |
|
อัตราการปรับรูปคลื่นเอาท์พุต |
น้อยกว่า (ตั้งค่า 2%* +5V) |
| กำลังการผลิต |
500VA |
|
ช่วงการตั้งค่าเวลาลดแรงดันเอาต์พุต |
0~300s |
| กำหนดขั้นตอน |
0.1s |
| ช่วงการวัดกระแสพังทลาย | 0.10~99.99mA |
|
พังทลายความแม่นยำในการทดสอบปัจจุบัน |
±(1.5%×อ่าน+5words) |
| พังทลายขีดจำกัดบนที่ตั้งไว้ล่วงหน้าในปัจจุบัน | 0.10~99.99mA |
| พังทลายขีด จำกัด ล่างที่ตั้งไว้ล่วงหน้าในปัจจุบัน |
0.00～5.00mA |
|
พังทลายขั้นตอนที่ตั้งไว้ล่วงหน้าในปัจจุบัน |
0.01mA/ขั้นตอน |
|
ช่วงการตั้งค่าเวลาทดสอบ |
1~300s |
|
ขั้นตอนการตั้งค่าเวลาทดสอบ |
1s/ขั้นตอน |
| การตรวจจับอาร์ค |
1～9 ระดับ (ระดับ 9 คือความไวสูงสุด) |
| ความต้านทานของฉนวน | |
| ช่วงการตั้งค่าแรงดันไฟขาออก | DC 200~1000V |
| ความถูกต้องของแรงดันขาออก | ± (1.5%×อ่าน+5 คำ) |
| ขั้นตอนการตั้งค่าแรงดันไฟขาออก |
1V |
| กำลังการผลิต | 60VA |
| ช่วงการตั้งค่าเวลาลดแรงดันเอาต์พุต | 0~300s |
|
กำหนดขั้นตอน |
0.1s |
|
ช่วงการวัดความต้านทานฉนวน / ความแม่นยำ |
1~2000 MΩ ≤100 MΩ: ±(5%×แสดง+3 คำ) >100 MΩ: ±(8%×แสดง+8 คำ) |
| ช่วงการตั้งค่าการเตือนความต้านทานฉนวน |
ขีด จำกัด บน: 0 ～ 2000MΩ;ขีด จำกัด ล่าง: 1 ～ 2000MΩ |
| ช่วงเวลาทดสอบ ความละเอียด | 1～300s 1s/ขั้นตอน |
| ความต้านทานกราวด์ | |
| ช่วงเอาต์พุตปัจจุบันของกราวด์ / ความแม่นยำ |
ไฟฟ้ากระแสสลับ 5.0~30.0A |
| ความแม่นยำของกระแสกราวด์ |
±(การตั้งค่า 1.5%×+0.2A) |
| ช่วงการวัดความต้านทานกราวด์ |
10.0~600mΩ |
| ความแม่นยำในการวัดความต้านทานกราวด์ | ±(1.5%×แสดง+3mΩ) |
| ช่วงการตั้งค่าการเตือนความต้านทานกราวด์ | ขีดจำกัดบน: 5～10A:10.0～600mΩ；11～25A:10.0～300mΩ；26～30A:10.0～200mΩ；ขีดจำกัดล่าง:0.0～100mΩ |
|
ขั้นตอนการตั้งค่าความต้านทานกราวด์ |
1mΩ |
|
ช่วงเวลาทดสอบ |
1~300s |
| ขั้นตอนเวลาทดสอบ | 1s/ขั้นตอน |
| กระแสไฟรั่ว | |
|
แรงดันไฟขาออก |
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ 1.06 เท่าจากแหล่งจ่ายไฟความถี่ตัวแปรในตัว |
| การตั้งค่าประเภทการรั่วไหล |
การรั่วไหลแบบไดนามิก, การรั่วไหลแบบสถิต, เครือข่ายร่างกายมนุษย์รั่วไหลในตัวเดียว, เครือข่ายร่างกายมนุษย์ใด ๆ ที่สามารถปรับแต่งได้ |
| ช่วงการวัดแรงดันไฟขาออก | ไฟฟ้ากระแสสลับ 50～280V |
| ความถี่แรงดันขาออก |
ไฟฟ้ากระแสสลับ 45~65Hz |
| ความถูกต้องของแรงดันขาออก | ±(0.5%×แสดง+2คำ) |
| ช่วงการวัดกระแสไฟรั่ว |
0.05~20.00mA |
|
ความแม่นยำในการวัดกระแสไฟรั่ว |
± (1.5%× แสดง +10uA) |
| ช่วงการเตือนการตั้งค่ากระแสไฟรั่ว |
ขีดจำกัดบน: 0.05 ～ 20.00mA;ขีด จำกัด ล่าง: 0.01 ～ 5.00mA |
| ขั้นตอนการตั้งค่ากระแสไฟรั่ว |
0.01mA |
| ช่วงเวลาทดสอบ |
1～300s 1s/ขั้นตอน |
| พลัง | |
|
แรงดันขาออก |
แรงดันไฟฟ้า 1.0 เท่า จัดหาโดยแหล่งจ่ายไฟความถี่ตัวแปรในตัว |
|
ช่วงการวัดแรงดันไฟขาออก / ความแม่นยำ |
AC 50~280V ±(0.5%×แสดง+2 คำ) |
| ช่วงการวัดกระแสไฟขาออก / ความแม่นยำ |
AC 0.20 ~ 30.00A ± (0.5% × แสดง +2 คำ) |
|
ช่วงการวัดกำลังงาน / ความแม่นยำ |
30~6000W ±(0.5%× แสดง +5 คำ )
|
| ช่วงการเตือนการตั้งค่าพลังงาน | ขีด จำกัด บน: 3 ～ 6000W , ขีด จำกัด ล่าง: 0 ～ 6000W |
| ช่วงเวลาทดสอบ / ความละเอียด | 1～300s 1s/ขั้นตอน |
| สตาร์ทไฟฟ้าแรงต่ำ | |
| แรงดันขาออก | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ 0.85 เท่าจากแหล่งจ่ายไฟความถี่ตัวแปรในตัว |
| ช่วงการวัดแรงดันไฟขาออก / ความแม่นยำ |
AC 50 ～ 280V ± (0.5% × แสดง +2 คำ) |
|
เริ่มต้นช่วงการวัดปัจจุบัน / ความแม่นยำ |
AC 0.20 ~ 30.00A ± (0.5% × แสดง +2 คำ) |
| ช่วงการเตือนการตั้งค่าปัจจุบัน | ขีดจำกัดบน:0.20～30.00A ขีดจำกัดล่าง: 0.00～25.00A |
| ช่วงเวลาทดสอบ |
1～300s 1s/ขั้นตอน |
|
การสื่อสาร |
232 485 กระป๋อง |
| อินเตอร์เฟซ | อินเทอร์เฟซ TCP / IP |
| วิธีการควบคุมภายนอก |
อินเทอร์เฟซ PLC, สัญญาณสวิตช์ |
|
ลักษณะที่ปรากฏของระบบ |
ขนาด:600W*1840H*600Dmm ความสูงพร้อมลูกรอก,ไฟเตือน |
| อุปกรณ์มาตรฐานระบบ | สายไฟ × 1, สวิตช์เท้า × 1, แคลมป์ทดสอบ 30A × 1, กล่องทดสอบ × 1, อินพุตกำลังไฟ line × 1, หลอดฟิวส์ × 1 |
