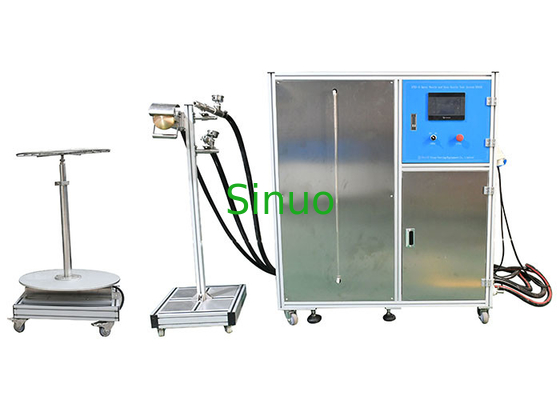

IEC 62368-1 ข้อ Y.5 IPX3 ถึง IPX6 เครื่องทดสอบสเปรย์น้ำ
ข้อมูลผลิตภัณฑ์:
ต้องใช้ระบบการทดสอบตาม IEC 62368-1:2018 ข้อ Y.5 เป็นต้น ใช้สำหรับตรวจสอบประสิทธิภาพการป้องกันของตัวเครื่องสำหรับผลิตภัณฑ์อิเล็กทรอนิกส์และไฟฟ้า รถยนต์ ชิ้นส่วนรถจักรยานยนต์ เครื่องใช้ในครัวเรือน ซีล และโคมไฟใต้น้ำที่ฉีดน้ำ ที่ระดับ IPX3, IPX4, IPX5 และ IPX6
อุปกรณ์ทดสอบทั้งหมดประกอบด้วย IPX3, หัวฉีดพ่น IPX4 หนึ่งชุด, หัวฉีดน้ำหนึ่งชุด, ตู้ควบคุมไฟฟ้าที่รวมเข้ากับถังเก็บน้ำ, ฐานรองหัวฉีด และแท่นหมุนตัวอย่างถูกวางบนแท่นหมุน แท่นหมุนเกิดจากการหมุนโดยการขับมอเตอร์ด้วยความเร็วรอบ 1r/นาที เพื่อให้ตัวเครื่องถูกฉีดพ่นจากทุกทิศทางที่ทำได้ด้วยกระแสน้ำจากหัวฉีดทดสอบมาตรฐานรวมส่วนควบคุมไฟฟ้าและถังเก็บน้ำทั้งระบบนี้ใช้โครงสร้างแบบเปิด
พารามิเตอร์ทางเทคนิค:
| มาตรฐานประยุกต์ | IEC 62368-1 | |
| ประโยคประยุกต์ | Y.5 | |
| แหล่งจ่ายไฟสำหรับอุปกรณ์นี้ | สามเฟส AC 380V, 50Hz, 4KW | |
| แหล่งจ่ายไฟสำหรับตัวอย่าง | AC220V, 16A | |
| LWGYD-4 เซ็นเซอร์อัตราการไหล | ช่วงการไหล: 0.667-4.167 L/min, เอาต์พุตพัลส์ | |
| ปั้มน้ำขนาดใหญ่ |
ยี่ห้อ: ใต้ หมายเลขรุ่น: CHL8-50, 380VAC, 50Hz, 2.2kw ระดับการป้องกัน: IP55 ชั้นฉนวน: F |
|
| ช่วงการทดสอบรหัส IP | การทดสอบหัวฉีดท่อ IPX5, การทดสอบหัวฉีดท่อ IPX6, การทดสอบหัวฉีดสเปรย์ IPX3/4 | |
|
หัวฉีดพ่น IPX3/4
|
จำนวนรูสเปรย์ | 121 ชิ้น เส้นผ่านศูนย์กลางรู: φ0.5mm |
| ทดสอบโฟลว์ | 10±0.5 ลิตร/นาที | |
| เวลาทดสอบ | ตั้งค่าตามมาตรฐานการทดสอบ (ช่วง 1-9999 วินาที) หน่วยคือ: วินาที | |
| ทดสอบความดัน | 50-150kPa | |
| IPX5 | เส้นผ่านศูนย์กลางการเปิดหัวฉีด | 6.3mm |
| ทดสอบโฟลว์ | 12.5±0.625L/นาที | |
| เวลาทดสอบ | ตั้งค่าตามมาตรฐานการทดสอบ (ช่วง 1-9999 วินาที) หน่วยคือ: วินาที | |
| ทดสอบความดัน | ปรับ IPX5 ประมาณ 30kpa ตามการไหลของน้ำที่กำหนด | |
| ระยะทดสอบ | ระยะห่างจากหัวฉีดถึงพื้นผิวตรงกลางของแท่นหมุน มาตรฐานต้องใช้ 2.5-3m | |
| IPX6 | เส้นผ่านศูนย์กลางการเปิดหัวฉีด | 12.5mm |
| ทดสอบโฟลว์ | 100±5L/นาที | |
| เวลาทดสอบ | ตั้งค่าตามมาตรฐานการทดสอบ (ช่วง 1-9999 วินาที) หน่วยคือ: วินาที | |
| ทดสอบความดัน | ปรับ IPX6 ประมาณ 100kpa ตามการไหลของน้ำที่กำหนด | |
| ระยะทดสอบ | ระยะห่างจากหัวฉีดถึงพื้นผิวตรงกลางของแท่นหมุน มาตรฐานต้องใช้ 2.5-3m | |
| เครื่องเล่นแผ่นเสียง | 1-5r / นาทีสามารถตั้งค่าได้ | |
| ควบคุม | PLC และหน้าจอสัมผัสขนาด 7” | |
