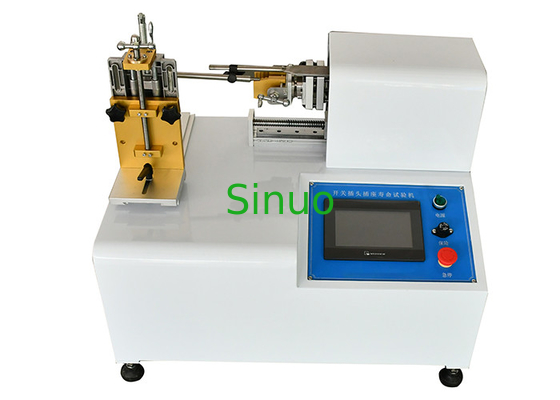

IEC60669-1 Simplex Bit Plugs Sockets เครื่องทดสอบอายุการใช้งานสวิตช์ไฟฟ้า
| Control Method: | บมจ.มิตซูบิชิ | Display Mode: | จอทัชสกรีน 7" |
| Linear Stroke: | 0-100มม. | Applied Standard: | IEC 60669-1, IEC 60884-1 |
| Test Station: | 1 สถานีซิงโครนัส | Test Specimen: | ปลั๊ก, เต้ารับ, สวิตช์ |
| High Light: | เครื่องทดสอบอายุการใช้งานสวิตช์ไฟฟ้า,ปลั๊กซ็อกเก็ตสวิตช์ทดสอบอายุการใช้งาน,IEC 60669-1 เครื่องทดสอบอายุการใช้งานสวิตช์ |
||
IEC60669-1 Simplex Bit Plugs Sockets เครื่องทดสอบอายุการใช้งานสวิตช์ไฟฟ้า
มาตรฐาน:
IEC60884-1:2006
IEC61058-1:2008
IEC60669-1:2007
IEC60320-1:2007
ภาพรวมผลิตภัณฑ์:
อุปกรณ์สำหรับใช้ในบ้านและที่คล้ายกัน อุปกรณ์คงที่ของสวิตช์ไฟฟ้า ปลั๊ก ตัวเชื่อมต่อสำหรับความสามารถในการเปิด-ปิด ความสามารถในการแตกหักและการทดสอบอายุการใช้งานปกติ การตรวจสอบสวิตช์และซ็อกเก็ตปลั๊กว่าสามารถทนต่อการใช้งานตามปกติของความเสียหายทางกลได้หรือไม่ และความเสียหายจากความเมื่อยล้าทางไฟฟ้า และการปรากฏตัวของปรากฏการณ์การยึดเกาะของการสัมผัสที่เกิดขึ้นหรือสร้างหรือทำลายปรากฏการณ์เป็นเวลานาน ตรวจสอบการสึกหรอที่มากเกินไปและผลกระทบที่เป็นอันตรายอื่นๆ เวิร์กสเตชันสามารถปรับแต่งได้
อุปกรณ์นี้ใช้กลไกขับเคลื่อนเซอร์โวมอเตอร์ ในการกดตรง สลับ หมุน และดำเนินการซ้ำๆ กับตัวอย่าง พร้อมกันกับการทดสอบการเปิดและปิดโหลดเวลาเปิด-ปิด ความเร็วทดสอบ จังหวะ และมุม สามารถตั้งค่าล่วงหน้าได้ผ่านหน้าจอสัมผัส
อุปกรณ์นี้ใช้เฟรมหลักที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์ บอลสกรูที่มีความแม่นยำและไดรฟ์สายพานแบบซิงโครนัส หน้าจอสัมผัสสีขนาด 7 นิ้ว การทำงานมีมนุษยธรรมและฟังก์ชั่นการแสดงผลดิจิตอลที่ทรงพลัง ระบบควบคุมอัจฉริยะของ PLCในเวลาเดียวกัน ฟิกซ์เจอร์แบบปรับได้สามแกนเหมาะสำหรับการทดสอบปุ่ม สวิตช์ สวิตช์แบบหมุน และสวิตช์แบบโรตารี่ และการทดสอบอายุการใช้งานของปลั๊กและซ็อกเก็ต
พารามิเตอร์ทางเทคนิค:
| เลขที่. | รายการ | พารามิเตอร์ |
| 1 | พลัง | 220V±10V, 50Hz (หรือตรงกับข้อกำหนดของแหล่งจ่ายไฟในเครื่องของลูกค้า) |
| 2 | สถานี | 3 สถานีซิงโครนัส |
| 3 | อินเทอร์เฟซการทำงาน | หน้าจอสัมผัส LCD สีขนาด 7 นิ้ว |
| 4 | โหมดขับเคลื่อน | เซอร์โวมอเตอร์ + บอลสกรู |
| 5 | ระบบควบคุม | ระบบควบคุม PLC |
| 6 | เวลาทดสอบ | 0 ~ 999999 ครั้งสามารถตั้งค่าล่วงหน้าได้ |
| 7 | เวลานำ | 0～99.9s สามารถตั้งค่าล่วงหน้าได้ |
| 8 | เวลาปิด | 0～99.9s สามารถตั้งค่าล่วงหน้าได้ |
| 9 | ทดสอบจังหวะ | เชิงเส้น: 0 ～ 100 มม. สามารถตั้งค่าล่วงหน้าได้ |
| 10 | ทดสอบความเร็ว | เชิงเส้น: 0 ～ 200mm / s สามารถตั้งค่าล่วงหน้าได้ |
| 11 | ความกดอากาศ | 80～106kpa |
| 12 | อุณหภูมิโดยรอบ | 5～40°C |
| 13 | ความชื้นสัมพัทธ์ | (20~90)%RH |
| 14 | ใช้สิ่งแวดล้อม | ไม่ต้องใช้แรงสั่นสะเทือน ไม่มีแรงสั่นสะเทือน ไม่มีการรบกวนทางแม่เหล็กไฟฟ้า ไม่มีฝุ่น ไม่ระเบิด ไม่มีก๊าซกัดกร่อน ต้องการสถานที่กระจายความร้อนที่ดี |
| 15 | ขนาดและน้ำหนัก | L*W*H=960*730*600mm,160kg |
