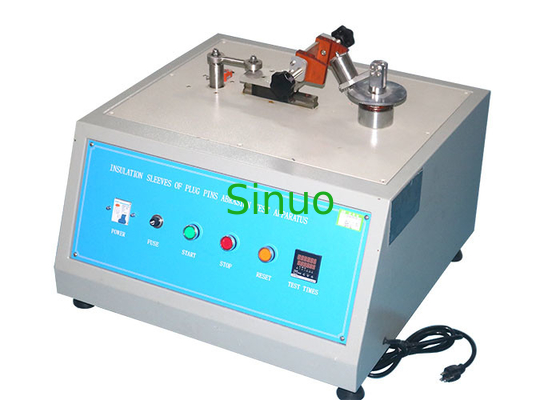

IEC 60884 13A ปลั๊กฉนวนหุ้มฉนวนความต้านทานการสึกหรอ 4N Force
| Standard Clause: | IEC60884 ข้อ 24.7 | Test Figure: | รูปที่ 28 |
| Test Stations: | หนึ่ง (สามารถปรับแต่งได้) | Abrasion Rate: | 30 การเคลื่อนไหวต่อนาที |
| Test Weight: | 4N | Test Stroke: | 9mm |
| High Light: | ปลั๊กทดสอบความต้านทานการสึกหรอของปลอกหุ้มฉนวน,เครื่องทดสอบความต้านทานการสึกหรอของแขนแรง 4N,เครื่องทดสอบความต้านทานการสึกหรอของแขน IEC 60884 |
||
IEC 60884 13A ปลั๊กฉนวนหุ้มฉนวนความต้านทานการสึกหรอ 4N Force
มาตรฐาน
IEC 60884-1:2006 "ปลั๊กและเต้ารับ - เต้ารับสำหรับใช้ในครัวเรือนและวัตถุประสงค์ที่คล้ายกัน - ส่วนที่ 1: ข้อกำหนดทั่วไป" ข้อ 24.7 และรูปที่ 28
BS 1363-1-2012 "13A Plugs, Socket-outlets, Adapters and Connection Units Part1:Specification for Rewirable and non-Rewirable 13A plugs รูปที่ 9
ประสิทธิภาพ
ความถี่ในการขูดของอุปกรณ์ทดสอบนี้คือ 30 ครั้งต่อนาที และการส่งคืนและการส่งคืนจะถูกบันทึกเป็นครั้งเดียวตามลำดับจำนวนการทดสอบสามารถเข้าถึง 0-999999 ครั้ง สามารถปรับและตั้งค่าจำนวนการทดสอบได้จังหวะการทำงานคือ 9 มม. และปลอกฉนวนที่ขูดคือ 7 มม.แรงกดคือ 4N เส้นผ่านศูนย์กลางของลวดมีดโกนคือ 1 มม. และความยาวที่มีประสิทธิภาพคือ 6mm
โครงสร้าง
ประกอบด้วยลำแสงแนวนอนและเบาะนั่งที่มีการเคลื่อนไหวเป็นเส้นตรงส่วนปลายของลำแสงนั้นมีการดัดหัวรูปตัวยูด้วยลวดเหล็กสั้นที่มีเส้นผ่านศูนย์กลาง 1 มม. (จุดรูปตัวยูสองจุดถูกยึดในแนวตั้งบนลำแสง)ขอบล่างรูปตัวยูของลวดเหล็กเป็นชิ้นงานตรง 6 มม.ลวดเหล็กชนิด U ตรงขอบด้านล่างขนาด 6 มม. ถูกกดลงบนปลอกฉนวนของสลักเกลียว และมอเตอร์จะขับเคลื่อนเบาะนั่งด้วยสลักเกลียวเพื่อทำการเคลื่อนไหวแบบลูกสูบ เพื่อให้เกิดแรงเสียดทานระหว่างลวดเหล็กกับตัวอย่างฉนวนของสลักเกลียว ทดสอบแล้ว
ช่วงตัวอย่าง การใช้งาน หลักการ โครงสร้าง และสภาพแวดล้อมการใช้งาน
| ตัวอย่างและข้อจำกัด | ฉนวนหุ้มขาปลั๊ก |
| วัตถุประสงค์ในการทดสอบ | เหมาะสำหรับทดสอบความต้านทานการสึกหรอของปลอกฉนวนของขาปลั๊ก |
| หลักการทดสอบของ | การใช้กลไกนอกรีตของมอเตอร์ไดรฟ์เพื่อให้เกิดการขูดของสลักสลักแบบลูกสูบ |
| โครงสร้างและลักษณะของอุปกรณ์ | ประกอบด้วยลำแสงแนวนอนและเบาะนั่งที่มีการเคลื่อนไหวเป็นเส้นตรงส่วนปลายของลำแสงนั้นมีการดัดหัวรูปตัวยูด้วยลวดเหล็กสั้นที่มีเส้นผ่านศูนย์กลาง 1 มม. (จุดรูปตัวยูสองจุดถูกยึดในแนวตั้งบนลำแสง)ขอบล่างรูปตัวยูของลวดเหล็กเป็นชิ้นงานตรง 6 มม.ลวดเหล็กชนิด U ตรงขอบด้านล่างขนาด 6 มม. ถูกกดลงบนปลอกฉนวนของสลักเกลียว และมอเตอร์จะขับเคลื่อนเบาะนั่งด้วยสลักเกลียวเพื่อทำการเคลื่อนไหวแบบลูกสูบ เพื่อให้เกิดแรงเสียดทานระหว่างลวดเหล็กกับตัวอย่างฉนวนของสลักเกลียว ทดสอบแล้วขนาดอุปกรณ์: ประมาณ 600×600×500 (มม.) กว้าง×ลึก×สูง, น้ำหนักอุปกรณ์: 70 กก |
| การใช้สิ่งแวดล้อม | แหล่งจ่ายไฟ: AC220V±10%/50-60Hz, อุณหภูมิในการทำงาน 0-40 ℃ ความชื้น 30%-90%; |
