EN16825 ตู้แช่เย็นระบบทดสอบการเปิดระบบควบคุมหน้าจอสัมผัส
| Applied Standard: | EN 16825:2016 | Door opening and closing interval time: | 0-99H59M59S สามารถปรับได้ |
| Drive: | กระบอกสูบและมอเตอร์ | Protection: | การรั่วไหล ไฟฟ้าลัดวงจรและเกินพิกัด |
| Door opening and closing speed 0-10 times/min, can be preset on the touch screen , can be adjustable: | 0-10 ครั้ง/นาที สามารถตั้งค่าล่วงหน้าบนหน้าจอสัมผัส สามารถปรับได้ | Opertation: | หน้าจอสัมผัส Weinview 7” |
| High Light: | EN 16825 ระบบทดสอบการเปิดตู้,ระบบทดสอบการเปิดตู้หน้าจอสัมผัส,อุปกรณ์ทดสอบเครื่องใช้ไฟฟ้า 10 ครั้ง / นาที |
||

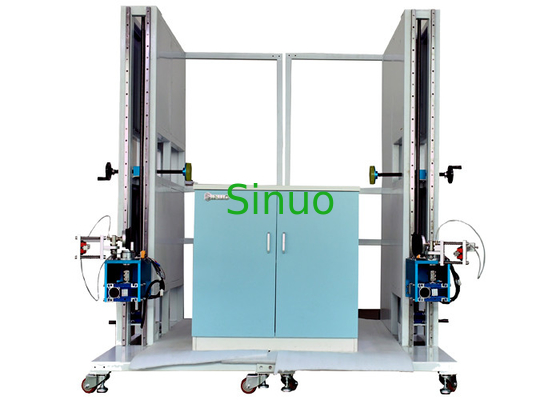

EN 16825 ระบบทดสอบการเปิดถังเก็บระบบควบคุมหน้าจอสัมผัส
ภาพรวมอุปกรณ์:
อุปกรณ์นี้ใช้การควบคุมอัจฉริยะของ PLC และหน้าจอสัมผัส LCD สีมาตรฐาน ติดตั้งตัวกระตุ้นที่ปรับได้ตำแหน่งและถ้วยดูดสูญญากาศเพื่อดูดซับพื้นผิวของประตูสามารถตั้งค่ามุมทดสอบ ความเร็ว และเวลาเปิดและปิดประตูได้ เพื่อจำลองการเปิดและปิดอย่างแท้จริง บรรลุวิธีการควบคุมอัจฉริยะและฟังก์ชันที่หลากหลายในเครื่องเดียว
ระบบทดสอบการเปิดถังเก็บระบบควบคุมหน้าจอสัมผัสได้รับการออกแบบและผลิตตามมาตรฐาน EN 16825:2016 และข้อกำหนดที่ลูกค้ากำหนดเอง
แนะนำระบบ:
การออกแบบระบบเป็นไปตามหลักการของโมดูลาร์ ออกแบบและผลิตตามข้อกำหนดของมาตรฐานอย่างเคร่งครัด และในขณะเดียวกัน การออกแบบและส่วนประกอบที่ได้มาตรฐานก็ถูกนำมาใช้ให้มากที่สุดตรวจสอบให้แน่ใจว่าระบบมีประสิทธิภาพที่เหมาะสมที่สุดและการสนับสนุนด้านเทคนิคไดรฟ์กระบอกสูบใช้เพื่อให้แน่ใจว่ามีความน่าเชื่อถือสูงและอายุการใช้งานยาวนานมากของทั้งระบบทั้งระบบมีฟังก์ชั่นที่ชัดเจน โครงสร้างที่กะทัดรัด รูปลักษณ์ที่สวยงาม เลย์เอาต์ที่เหมาะสม การบำรุงรักษาที่สะดวก และการบำรุงรักษารายวันการออกแบบและการผลิตอุปกรณ์เป็นไปตามข้อกำหนดทางเทคนิคทั่วไปของลูกค้าสำหรับอุปกรณ์
พารามิเตอร์ทางเทคนิคหลัก:
| เลขที่: | รายการ | สารบัญ |
| 1 | แหล่งจ่ายไฟเข้า | AC220V 50HZ, 5kW |
| 2 | การควบคุมไฟฟ้า | บมจ.มิตซูบิชิ |
| 3 | ปฏิบัติการ | หน้าจอสัมผัส Weinview 7” |
| 4 | ขับ | กระบอกสูบและมอเตอร์ |
| 5 | ตัวอย่างที่เหมาะสม |
แม็กซ์2 ส่วนแนวตั้ง และแต่ละส่วนแนวตั้งมี 1 หรือ 2 ประตู และ 1 หรือ 2 ลิ้นชัก |
| 6 | คอลัมน์ | คอลัมน์ซ้ายของการเปิดและปิดประตู คอลัมน์ขวาของการเปิดและปิดประตู คอลัมน์ของการเปิดและปิดลิ้นชัก แต่ละคอลัมน์มีกลไกการยกซึ่งสามารถปรับความสูงของตัวควบคุมเพื่อให้ตรงกับตำแหน่งการเปิดและปิดของประตูหรือลิ้นชัก |
| 7 | ผู้ปลุกปั่น |
ตัวจัดการด้านซ้ายสำหรับการเปิดและปิดประตู :2 ชุด (จัดเรียงที่ด้านบนและด้านล่างของคอลัมน์ด้านซ้ายของการเปิดและปิดประตู) อุปกรณ์ควบคุมการเปิดและปิดประตูด้านขวา :2 ชุด (จัดเรียงที่ด้านบนและด้านล่างของคอลัมน์ด้านขวาของการเปิดและปิดประตู) Manipulator สำหรับเปิดปิดลิ้นชัก : 1 ชุด (เรียงตามเสาเปิดปิดลิ้นชัก) |
| 8 | โครงสร้างการดูดซับ | ถ้วยดูดสูญญากาศ, การดูดซับอย่างต่อเนื่องและเสถียร, จะไม่หลุดออก, ชุดควบคุมแต่ละชุดมีชุดเดียว |
| 9 | เวลาเปิด-ปิดประตู | สามารถตั้งค่าล่วงหน้าบนหน้าจอสัมผัส ปรับได้ 0-999999 หยุดการทดสอบโดยอัตโนมัติหลังจากถึงเวลาทดสอบที่ตั้งไว้ล่วงหน้า |
| 10 | เวลาเปิด-ปิดลิ้นชัก | สามารถตั้งค่าล่วงหน้าบนหน้าจอสัมผัส ปรับได้ 0-999999 หยุดการทดสอบโดยอัตโนมัติหลังจากถึงเวลาทดสอบที่ตั้งไว้ล่วงหน้า |
| 11 | มุมเปิดและปิดประตู | 0-90 °สามารถตั้งค่าล่วงหน้าได้บนหน้าจอสัมผัสสามารถปรับได้ |
| 12 | เวลาเปิดและปิดมุมประตู | สามารถตั้งค่าล่วงหน้าบนหน้าจอสัมผัส 0-99999.9S สามารถปรับได้ |
| 13 | ความเร็วในการเปิดและปิดประตู | 0-10 ครั้ง/นาที สามารถตั้งค่าล่วงหน้าบนหน้าจอสัมผัส สามารถปรับได้ |
| 14 | ช่วงเวลาการเปิดและปิดประตู | สามารถตั้งค่าล่วงหน้าบนหน้าจอสัมผัส 0-99H59M59S สามารถปรับได้ |
| 15 | เวลาทดสอบการเปิดและปิดประตูทั้งหมด | สามารถตั้งค่าล่วงหน้าบนหน้าจอสัมผัส 0-99H59M59S สามารถปรับได้ |
