| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | ไม้อัด |
| ระยะเวลาการจัดส่ง: | 1 เดือน |
| วิธีการชำระเงิน: | T/T, L/C, Western Union, MoneyGram |
| ความสามารถในการจัดหา: | 10 ชุดต่อเดือน |

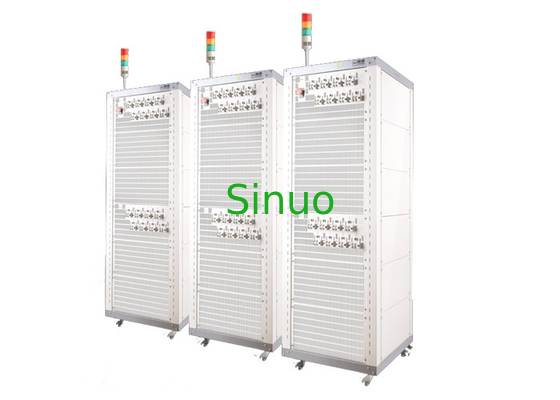

IEC 62133 อุปกรณ์ทดสอบความจุแบตเตอรี่สำหรับรถยนต์ 20V 200A
มาตรฐาน:
บทความ 6.3 และ 6.4 ของ GB31241-2014 "ข้อกำหนดด้านความปลอดภัยสำหรับแบตเตอรี่ลิเธียมไอออนและชุดแบตเตอรี่สำหรับผลิตภัณฑ์อิเล็กทรอนิกส์แบบพกพา"
IEC 62133-2012 "เซลล์รองและแบตเตอรี่ที่มีอัลคาไลน์หรือที่ไม่ใช่กรดอิเล็กโทรไลต์ - ข้อกำหนดด้านความปลอดภัยสำหรับเซลล์ทุติยภูมิที่ปิดผนึกแบบพกพาและสำหรับแบตเตอรี่ที่ทำจากเซลล์เหล่านี้สำหรับใช้ในการใช้งานแบบพกพา" ข้อ 7.3.8 และ 7.3.9
GB/T31485, EN, UN38.3, UL 2054, QC/T 744-2006, QC/T 743-2006
ภาพรวม:
1. ขอบเขตการใช้งาน: ระบบการชาร์จและการคายประจุนี้เหมาะสำหรับการทดสอบอย่างครอบคลุมของลิเธียมโพลิเมอร์ ลิเธียมไอออน นิกเกิลเมทัลไฮไดรด์ ประสิทธิภาพของนิกเกิล ตะกั่วกรด และแบตเตอรี่อื่นๆการวิจัยแบตเตอรี่การผลิตแบตเตอรี่ขนาดเล็กและการคัดแยกความจุรวมแบตเตอรี่ คอมพิวเตอร์โน้ตบุ๊ก/แบตเตอรี่ แบตเตอรี่ แบตเตอรี่โทรศัพท์สมาร์ท ธนาคารพลังงาน พลังงานใหม่รถยนต์ไฟฟ้า 18650 แบตเตอรี่ลิเธียม และการทดสอบผลิตภัณฑ์อื่น ๆ
2. ฮาร์ดแวร์ของระบบมีความเสถียรและเชื่อถือได้ และแต่ละช่องสัญญาณมีแหล่งจ่ายแรงดันกระแสคงที่และแรงดันคงที่ของฮาร์ดแวร์อิสระ
3. โครงร่างการตั้งค่าขั้นตอนกระบวนการสามารถตั้งค่าได้อย่างอิสระสำหรับการตัดการเชื่อมต่ออย่างต่อเนื่องขั้นตอนกระบวนการ "ดำเนินการต่อ" ฟังก์ชันหลังจาก "หยุด" (รวมถึง) ในทุกสถานการณ์ถูกเพิ่มเข้าไป
4. การเก็บรวบรวมข้อมูลที่รวดเร็ว การรวบรวมแรงดันและการเปลี่ยนแปลงในปัจจุบันที่แม่นยำ และฟังก์ชันบันทึกอันทรงพลังเฉพาะข้อมูลและการประมวลผลเส้นโค้ง, ฟังก์ชันรายงานข้อมูลและข้อมูลสามารถส่งออกไปยังข้อมูลข้อความที่ยอดเยี่ยมและการประมวลผลการแก้ไขทั้งหมดโดยรวม
5. นาฬิกาประเภทต่างๆ สามารถจับคู่กับข้อกำหนดที่แตกต่างกันของแบตเตอรี่ปุ่มเซลล์แบตเตอรี่และแบตเตอรี่ทดสอบรวมกันได้
6. สามารถใช้ออฟไลน์ อุณหภูมิและความต้านทานภายในสามารถวัดได้ และฟังก์ชัน smbus ของแบตเตอรี่แล็ปท็อป
7. แรงดันไฟฟ้าที่ให้มาจะอ่อนลง สามารถเปลี่ยนหมายเลขกล่อง และช่วงสามารถเปลี่ยนแปลงได้
8. พอร์ตอนุกรมเสริม เครือข่าย และการเชื่อมต่อ USBใช้โหมด c/s และสามารถควบคุมได้จากระยะไกล
จำนวนช่องสัญญาณ ช่วงแรงดันไฟฟ้า ช่วงกระแส และอื่นๆ สามารถปรับแต่งได้ตามความต้องการเฉพาะของลูกค้าโปรดส่งอีเมลหรือโทรไปที่ Sinuo เพื่อขอความช่วยเหลือเพิ่มเติม
พารามิเตอร์ทางเทคนิค:
|
ดัชนีโครงการ |
ดัชนีพารามิเตอร์ |
|
|---|---|---|
| กำลังไฟฟ้าเข้า | AC380V±10% / 50 หรือ 60Hz | |
| ปณิธาน | AD:16บิต；DA:16บิต | |
| ความต้านทานอินพุต | ≥1MΩ | |
| กำลังไฟฟ้าเข้า | 11139W | |
| คุณสมบัติการควบคุมช่องสัญญาณ | แหล่งกระแสคงที่และแหล่งจ่ายแรงดันคงที่ใช้โครงสร้างวงปิดคู่อิสระ | |
| โหมดควบคุมช่องสัญญาณ | การควบคุมอิสระ | |
| แรงดันไฟฟ้า | ช่วงแรงดันไฟฟ้าต่อช่อง | 100mV~20V |
| แรงดันไฟจ่ายขั้นต่ำ | 0V | |
| ความแม่นยำ | ± 0.1% ของ FS | |
| กระแสไฟตัดกระแสไฟคงที่ | 0.4A | |
| ความเสถียร | ± 0.1% ของ FS | |
| หมุนเวียน | ช่วงปัจจุบันต่อช่อง | 1A~200A |
| ความแม่นยำ | ± 0.1% ของ FS | |
| ความเสถียร | ± 0.1% ของ FS | |
| พลัง | กำลังขับต่อช่องสัญญาณ | 4000W |
| ความเสถียร | ± 0.2% ของ FS | |
| เวลา | เวลาตอบสนองปัจจุบัน | เวลาเปลี่ยนฮาร์ดแวร์ของกระแสเป็น 20A คือ 20ms |
| ช่วงเวลาขั้นตอน |
≤ (365 * 24 ) ชั่วโมง / ขั้นตอน รองรับแบบฟอร์มเวลา 00:00:00:000(h, min, s, ms) |
|
| การบันทึกข้อมูล | บันทึกเงื่อนไข | เวลา△t: 100ms |
| แรงดันไฟฟ้า△U: 40mV | ||
| ปัจจุบัน△ฉัน: 400mA | ||
| บันทึกความถี่ | 10Hz | |
| ค่าใช้จ่าย | โหมดการชาร์จ | การชาร์จกระแสคงที่ การชาร์จแรงดันคงที่ การชาร์จกระแสคงที่และแรงดันคงที่ กระแสคงที่และแรงดันคงที่ของก้อนแบตเตอรี่ การชาร์จไฟคงที่ |
| เงื่อนไขการตัดยอด | แรงดัน กระแส เวลาสัมพัทธ์ ความจุ -ΔV | |
| ปล่อย | โหมดปลดปล่อย | การคายประจุกระแสไฟคงที่, การคายประจุไฟฟ้าคงที่, การคายประจุความต้านทานคงที่ |
| เงื่อนไขการตัดยอด | แรงดัน กระแส เวลาสัมพัทธ์ ความจุ -ΔV | |
| โหมดพัลส์ | โหมดการชาร์จ | โหมดกระแสคงที่ โหมดพลังงานคงที่ |
| โหมดคายประจุ | โหมดกระแสคงที่ โหมดพลังงานคงที่ | |
| เงื่อนไขการตัดยอด | เวลา หมายเลขบรรทัด | |
| นาที.ความกว้างของพัลส์ | 500ms | |
| จำนวนชีพจร | ขั้นตอนพัลส์เดี่ยวรองรับ 32 พัลส์ที่แตกต่างกัน | |
| การเปลี่ยนประจุและการคายประจุอย่างต่อเนื่อง | ขั้นตอนแบบพัลซิ่งสามารถเปลี่ยนจากประจุเป็นประจุไฟฟ้าได้อย่างต่อเนื่อง | |
| เงื่อนไขการตัดยอด | แรงดันไฟฟ้า เวลาสัมพัทธ์ | |
| การทดสอบ DCIR | รองรับการดึงจุดแบบกำหนดเองสำหรับการคำนวณ DCR (ความต้านทานภายใน DC) | |
| วัฏจักร | ช่วงการวัดลูป | 1~65535 ครั้ง |
| ขั้นตอนสูงสุดต่อลูป | 254 | |
| ห่วงซ้อน | ฟังก์ชันวนซ้ำซ้อน รองรับสูงสุด 3 ชั้น | |
| การป้องกัน | การป้องกันซอฟต์แวร์ |
|
|
||
|
||
| การป้องกันฮาร์ดแวร์ |
|
|
| การสุ่มตัวอย่างการตรวจจับแรงดันและกระแส | การเชื่อมต่อสี่สาย | |
| เสียงรบกวน | <85dB | |
| เสียงรบกวน | <85dB | |
| ฐานข้อมูล | ฐานข้อมูล MySQL | |
| วิธีการสื่อสารของเครื่องบน | โปรโตคอล TCP/IP | |
| เอาท์พุทข้อมูล | EXCEL2003/2010, TXT | |
| อินเทอร์เฟซการสื่อสาร | พอร์ตอีเธอร์เน็ต | |
| ต่อหน่วย ช่องหลัก No. | 2 | |
| ขนาด | ห้อง 36U กว้าง * ลึก * สูง: 600 * 600 * 1780 (มม.) | |
