IEC60898-1 50N สวิตช์ซ็อกเก็ตอุปกรณ์ทนต่อความเครียดทางกล
| Control mode: | เครื่องกล | Tensile weight: | 50N |
| Tensile test time: | 1 นาที | Tensile control mode: | ควบคุมด้วยมือ |
| Standard: | IEC60898-1 | Size: | WDH=ประมาณ 600×400×1000mm |
| High Light: | 50N อุปกรณ์ทนต่อความเครียดทางกล,ข้อ 9.13.2.3 อุปกรณ์ทนต่อความเครียดทางกล,50N อุปกรณ์ทดสอบเครื่องใช้ไฟฟ้า |
||

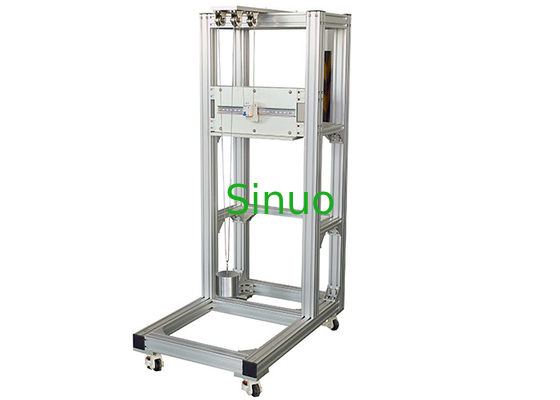

IEC60898-1 50N อุปกรณ์ทนต่อความเครียดทางกล - โครงสร้างยืน
ภาพรวมผลิตภัณฑ์
อุปกรณ์ทนต่อแรงกดทางกลได้รับการออกแบบตามข้อกำหนดที่เกี่ยวข้องของ IEC60898-1, IEC61009-1, IEC60934:2007.
เหมาะสำหรับซ็อกเก็ตสวิตช์ กล่องติดตั้งบนพื้นผิว เซอร์กิตเบรกเกอร์ขนาดเล็ก คอนแทคเตอร์ กล่องพลาสติก และผลิตภัณฑ์อื่นๆ เพื่อตรวจสอบว่าเบรกเกอร์อยู่ในตำแหน่งที่ถูกต้อง
ความต้านทานแรงกระแทกของชิ้นส่วนที่สัมผัสซึ่งอาจได้รับแรงกระแทกทางกลระหว่างการใช้งานปกติ
หลักการอุปกรณ์
ออกแบบตามข้อกำหนดของ IEC60898-1, IEC61009-1, IEC60934:2007, ใช้ตุ้มน้ำหนักและเชือกอ่อนจับคู่ผลิตภัณฑ์ทดสอบที่ติดตั้งบนรางนำ (ควรติดตั้งบนรางยึดที่ยึดแน่นกับผนังแข็งในแนวตั้งตามสภาวะการใช้งานปกติ แต่ไม่ต่อสายเคเบิล โดยไม่มีฝาปิดหรือฝาครอบใดๆ) ใช้แรงกดลงแนวตั้ง 50N ที่ด้านหน้า (อย่าใช้ความรุนแรง) เป็นเวลา 1 นาที จากนั้นใช้แรงขึ้นแนวตั้ง 50N เป็นเวลา 1 นาทีเลือกและวางน้ำหนักด้วยตนเองเพื่อควบคุมเวลาแรง
พารามิเตอร์ทางเทคนิคหลัก:
| โหมดควบคุม | เครื่องกล |
| น้ำหนักแรงดึง | 50N |
| เวลาทดสอบแรงดึง | 1 นาที |
| โหมดควบคุมแรงดึง | ควบคุมด้วยมือ |
| ขนาด | WDH=ประมาณ 600×400×1000mm |
ขั้นตอนการทดสอบแรงดึง
ติดตั้งตัวอย่างแยกกันดังแสดงในแผนภาพด้านซ้ายและขวาด้านล่างตัวอย่างไม่ได้เชื่อมต่อกับสายเคเบิล และไม่มีแผ่นปิดหรือแผ่นปิดขั้นแรกให้ใช้แรงกดลงแนวตั้ง 50N ที่ด้านหน้าของผลิตภัณฑ์ทดสอบตามภาพด้านซ้าย แต่อย่าใช้แรงเป็นเวลา 1 นาที จากนั้นใช้แรงขึ้นในแนวตั้ง 50N ตามที่แสดงในภาพด้านขวาเป็นเวลา 1 นาที แล้วตัดสินว่า ผลิตภัณฑ์ทดสอบมีคุณสมบัติตามมาตรฐาน
