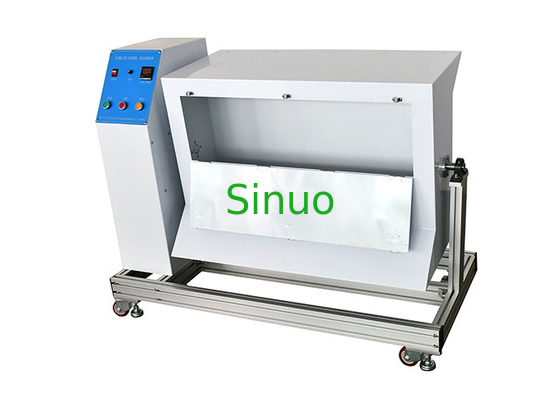

IEC60068-2 Tumbling Barrel ปุ่มควบคุมอุปกรณ์ทดสอบการตกฟรี
| Test Station: | สามารถปรับแต่งได้ | Drive Mode: | เครื่องยนต์ |
| Fall Speed: | 10 ครั้ง/ นาที | Drop Height: | 500 มม. หรือปรับแต่งเอง |
| Rotation Speed: | 5 รอบต่อนาที | Control Method: | ปุ่มควบคุม |
| High Light: | เครื่องทดสอบการตกฟรีของ Tumbling Barrel,IEC60068-2 เครื่องมือทดสอบการตกฟรี,เครื่องมือทดสอบการตกฟรี 5rpm |
||
IEC60068-2 Tumbling Barrel Free Fall Test Apparatus ปุ่มควบคุม
มาตรฐานและข้อ:
IEC60884-1:2006
IEC60068-2-32:2006
IEC60598-1:2014
IEC60320-1:2007
DIN VDE 0620-1:2010
BS1363-1-2012 <ปลั๊ก 13A เต้ารับอะแดปเตอร์และหน่วยเชื่อมต่อ Part1: ข้อกำหนดสำหรับปลั๊กหลอมรวม 13A ที่นำกลับมาใช้ใหม่ได้และไม่สามารถเปลี่ยนได้>
ภาพรวมผลิตภัณฑ์:
อุปกรณ์นี้ใช้มอเตอร์เพื่อขับเคลื่อนดรัมเพื่อเคลื่อนที่แบบหมุน ตัวอย่างที่ความสูงที่กำหนดจะตกไปยังพื้นผิวที่ระบุซ้ำแล้วซ้ำอีก
เหมาะสำหรับการตรวจสอบการหย่อนของหลอดไฟที่ติดตั้งพร้อมปลั๊ก คอนเนคเตอร์แบบถอดไม่ได้ และบัลลาสต์/หม้อแปลงไฟฟ้าแบบปลั๊ก และเต้ารับไฟฟ้า
ส่วนใหญ่ใช้สำหรับปลั๊กไฟ บัลลาสต์ชนิดปลั๊ก/หม้อแปลงไฟฟ้า และโคมไฟติดตั้งเต้ารับไฟฟ้า คอนเนคเตอร์แบบถอดไม่ได้
โครงสร้าง:
อุปกรณ์ทดสอบประกอบด้วยตู้ควบคุมไฟฟ้าและถังไม้ลอยเวลาทดสอบสามารถตั้งค่าล่วงหน้าได้ และการทดสอบจะหยุดโดยอัตโนมัติหลังจากเวลาทดสอบที่กำหนดไว้ล่วงหน้าเสร็จสิ้น
ขนาดอุปกรณ์: ประมาณ: 800 × 800 × 1100 (มม.) กว้าง × ลึก × สูง
น้ำหนักอุปกรณ์: 100kg
พารามิเตอร์ทางเทคนิค:
| แบบอย่าง | SN2123 | SN2123B | SN2123C |
| สถานีทดสอบ |
สถานีเดียวสถานีคู่สามารถปรับแต่งได้
|
||
| วิธีการควบคุมไฟฟ้า | ปุ่มควบคุม | ปุ่มควบคุม | ปุ่มควบคุม |
| โหมดขับเคลื่อน | เครื่องยนต์ | เครื่องยนต์ | เครื่องยนต์ |
| วัสดุถังไม้ลอย | ด้านข้างเป็นแผ่นเหล็กคุณภาพสูง 1.5 มม. แผ่นเหล็กด้านบนและด้านล่าง 3 มม. วางบนกระดานไม้ขนาด 10-19 มม. พื้นผิวเลื่อนเอียงเป็นแผ่นพลาสติกลามิเนต พร้อมแผ่นยางสามเหลี่ยม | แผ่นเหล็กคุณภาพสูง 3 มม. | ด้านหน้าและด้านหลังเป็นแผ่นพลาสติกใส และด้านบน ด้านล่าง และด้านข้างเป็นแผ่นไม้อัดหนา 10 ~ 19 มม. |
| ความเร็วในการหมุน | 5 รอบต่อนาที | 5 รอบต่อนาที | 5 รอบต่อนาที |
| ความเร็วตก | 10 ครั้ง/ นาที | 10 ครั้ง/ นาที | 10 ครั้ง/ นาที |
| เวลาทดสอบ | 0 ~ 9999 ครั้งสามารถตั้งค่าล่วงหน้าได้ | 0 ~ 9999 ครั้งสามารถตั้งค่าล่วงหน้าได้ | 0 ~ 9999 ครั้งสามารถตั้งค่าล่วงหน้าได้ |
| วางความสูง | 500mm สามารถปรับแต่งได้ | 500mm สามารถปรับแต่งได้ | 500mm สามารถปรับแต่งได้ |
| ตัวอย่างหลัก | ปลั๊กและเต้ารับและอุปกรณ์ไฟฟ้าที่คล้ายกัน | โคมไฟบัลลาสต์แบบเสียบปลั๊ก/หม้อแปลงไฟฟ้าและเต้ารับไฟฟ้า | ปลั๊กและซ็อกเก็ตมาตรฐานอังกฤษ |
| ได้มาตรฐาน |
IEC60068-2-32, IEC60884.1, EN50075 GB2009.1-2008, GB2423.8 |
IEC60598-1, VDE0620-1 รูปที่ 27 GB7000.1รูปที่ 25, |
BS1363.1 รูปที่ 20, UL60730 |
