IEC 60884-1 เครื่องทดสอบการโก่งตัวของขั้วต่อแบบไม่มีสกรู 100A
| Test Sample: | เทอร์มินัลแบบสกรู | Test Content: | การโก่งตัวและแรงดันตก |
| Deflection Angle: | 0-360 ° | Deflection Force: | 0.25N, 0.5N, 1.0N |
| Deflection Direction: | 12 ทิศทาง | Test Current: | Max. แม็กซ์ 100A 100A |
| Standard & Clause: | IEC60884 ข้อ 12.3.12 | Standard Figure: | รูปที่ 12 |
| High Light: | เครื่องทดสอบการโก่งตัวของขั้วต่อ 100A,IEC 60884-1 เครื่องทดสอบการโก่งตัวของขั้วต่อ,เครื่องทดสอบการโก่งตัวของขั้วต่อแบบสกรู |
||

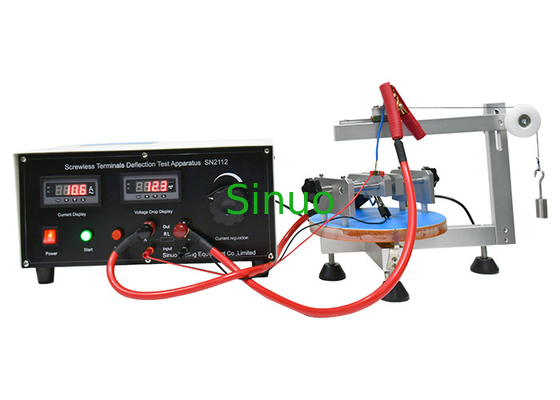

IEC 60884-1 เครื่องทดสอบการโก่งตัวของขั้วต่อแบบไม่มีสกรู
อุปกรณ์นี้เป็นไปตาม IEC 60884-1:2013 ข้อ 12.3.12 และรูปที่ 12 ใช้เพื่อตรวจสอบว่าขั้วต่อแบบไม่มีสกรูที่เชื่อมต่อกับตัวนำแข็งแบบแข็งยังคงยึดติดอยู่หรือไม่ แม้ว่าจะเบี่ยงเบนระหว่างการติดตั้งปกติก็ตามการเบี่ยงเบนตัวนำและการวัดแรงดันตก เพื่อตรวจสอบความสามารถในการจับยึดขั้วต่อแบบไม่มีสกรูและประสิทธิภาพการสัมผัส
อุปกรณ์นี้ใช้งานง่าย กระแสโหลดสามารถปรับได้ ฟิกซ์เจอร์ตัวอย่างผลิตขึ้นตามข้อกำหนดมาตรฐาน
พารามิเตอร์ทางเทคนิค:
| ชื่อพารามิเตอร์ | ข้อมูลพารามิเตอร์ |
| มุมโก่งตัว |
0-360° (มีตัวบ่งชี้มุมในเครื่อง) |
| ทิศทางการโก่งตัว |
ใน 12 ทิศทางใด ๆ ที่ต่างกัน 30°±3° (เบี่ยงเบนด้วยมือ) |
| แรงโก่งตัว | 0.25N, 0.5N, 1.0N |
| บังคับทิศทาง | ตั้งฉากกับตัวนำที่ไม่เบี่ยงเบน |
| ทดสอบปัจจุบัน | สูงสุด 100A |
| เครื่องประดับ | แคลมป์ป้อนแรงดันและแคลมป์เอาต์พุตปัจจุบัน |
| แหล่งจ่ายไฟ | ตรงกับข้อกำหนดของแหล่งจ่ายไฟในพื้นที่ของลูกค้า |
2. วางขั้วต่อแบบไม่มีสกรูเข้ากับฟิกซ์เจอร์ โดยแนวตั้งฉากของตัวนำควรชิดกับศูนย์กลางของฐานตัวนำด้านบนจะลอดผ่านรูของแผ่นบังคับ ตัวนำด้านล่างไม่ควรสัมผัสพื้น จากนั้นยึดส่วนขั้วต่อ
3. คลายที่จับยึดของเสาค้ำ แล้วเลื่อนคานประตูขึ้นและลง เพื่อให้ระยะห่างจากปลายขั้วถึงแผ่นบังคับเท่ากับ 100 มม.คานประตูจะต้องอยู่ในแนวนอน
4. คลิปสีแดงของเอาต์พุตปัจจุบันของเครื่องทดสอบแรงดันตกถูกยึดไว้ที่ตัวนำด้านบน และคลิปสีแดงของอินพุตการวัดแรงดันตกจะถูกยึดไว้ที่ตำแหน่งใกล้กับเทอร์มินัล แล้วแขวนบนน้ำหนัก
5. ยึดที่ตัวนำด้านล่างและคลิปสีดำของอินพุตการวัดแรงดันตกจะถูกยึดในตำแหน่งใกล้กับเทอร์มินัล
6. หมุนแผ่นเสียงฐาน การหมุนแต่ละครั้งคือ 30 ° จุดเริ่มต้นควรเป็นที่ที่ตัวนำอยู่ในสภาพธรรมชาติ
