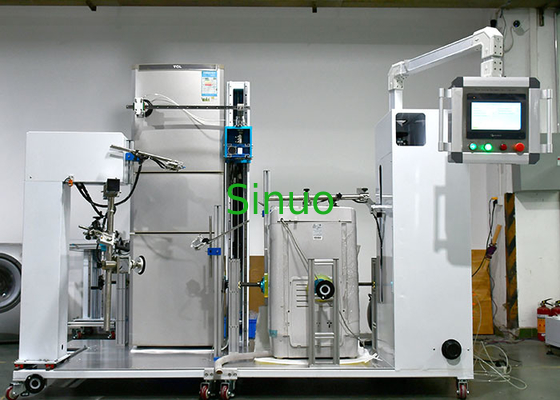

อุปกรณ์ทดสอบความทนทานของประตูเครื่องใช้ไฟฟ้าแบบบูรณาการ IEC 60335
ข้อมูลผลิตภัณฑ์:
IEC60335-2-4: 2008“ ในครัวเรือนและเครื่องใช้ไฟฟ้าที่คล้ายกัน - ความปลอดภัย - ส่วนที่ 2-4: ข้อกำหนดเฉพาะสำหรับเครื่องสกัดแบบหมุน” ข้อ 18
IEC60335-2-11: 2008“ ในครัวเรือนและเครื่องใช้ไฟฟ้าที่คล้ายกัน - ความปลอดภัย - ส่วนที่ 2-11: ข้อกำหนดเฉพาะสำหรับเครื่องอบผ้า” ข้อ 20.101
IEC60335-2-7: 2016“ ในครัวเรือนและเครื่องใช้ไฟฟ้าที่คล้ายกัน - ความปลอดภัย - ส่วนที่ 2-7: ข้อกำหนดเฉพาะสำหรับเครื่องซักผ้า” ข้อ 18 และ 22.104
IEC 60335-2-5 ในครัวเรือนและเครื่องใช้ไฟฟ้าที่คล้ายกัน - ความปลอดภัย: ส่วนที่ 2-5: ข้อกำหนดเฉพาะสำหรับเครื่องล้างจานข้อ 23.3
IEC 60335-2-25 ในครัวเรือนและเครื่องใช้ไฟฟ้าที่คล้ายกัน - ความปลอดภัย: ส่วนที่ 2-25: ข้อกำหนดเฉพาะสำหรับเตาอบไมโครเวฟรวมถึงเตาไมโครเวฟแบบรวมข้อ 18
การใช้งาน: ใช้เพื่อทดสอบความทนทานของอุปกรณ์เชื่อมต่อของประตูหรือฝาเครื่องซักผ้าและการทดสอบแรงเมื่อมีการกระตุ้นลูกโซ่เพื่อตรวจสอบความน่าเชื่อถือของอุปกรณ์เชื่อมต่อนอกจากนี้ยังใช้เพื่อช่วยในการทดสอบอื่น ๆ สำหรับการเปิดและปิดประตูหรือฝาเครื่องซักผ้าซ้ำ ๆ
ตัวอย่างการทดสอบ: เครื่องอบผ้าไฟฟ้าเครื่องซักผ้าไฟฟ้า (รวมถึงเครื่องปั่นด้ายและเครื่องปั่นผ้าแบบเฟสเดียว≦ 250V อื่น ๆ ≦ 480V) เครื่องปั่นแยก (ความจุโหลด≦ 10 กก. ความเร็วของสายปั่น≦ 50m / s เฟสเดียว≦ 250V อื่น ๆ ≦ 480V ), เครื่องล้างจานไฟฟ้า, (เฟสเดียว≦ 250V), เตาอบไมโครเวฟ
โครงสร้าง:
อุปกรณ์ประกอบด้วยตู้ควบคุมไฟฟ้า (รวมถึงอุปกรณ์ควบคุมแรงดันไฟฟ้าโหลด) เฟรมและตัวควบคุมมีสถานีทดสอบสองแห่งสถานีหนึ่งใช้สำหรับเครื่องซักผ้าแบบมีประตูและอีกเครื่องใช้สำหรับเครื่องซักผ้าแบบพัลเซเตอร์ที่มีฝาปิดเวิร์กสเตชันทั้งสองสามารถดำเนินการทดสอบได้อย่างอิสระ
ขนาดอุปกรณ์: ประมาณ: (W * D * H) 2500 * 1300 * 1300 (มม.)
น้ำหนักอุปกรณ์: 300kg
พารามิเตอร์ทางเทคนิค:
| พาวเวอร์ซัพพลาย | AC220V ± 10% / 50 Hz กำลัง 6KW (สามารถปรับแต่งได้) |
| สถานีทดสอบ |
สถานีอิสระ 2 แห่งแห่งหนึ่งใช้สำหรับเครื่องซักผ้าแบบมีประตูและอีกเครื่องใช้สำหรับเครื่องซักผ้าแบบพัลเซเตอร์พร้อมฝาปิด หรือ 2 สถานีสำหรับเครื่องซักผ้า (อุปกรณ์เสริม) |
| วิธีการควบคุม | การควบคุมแบบบูรณาการอัจฉริยะ PLC การทำงานของอินเทอร์เฟซแบบสัมผัสขนาด 7 นิ้ว |
| โหมดขับเคลื่อน | ไดรฟ์เซอร์โวมอเตอร์ |
| วิธีการยึดชิ้นงาน | ถ้วยดูดสูญญากาศนิวเมติก |
| ความเร็วในการเปิดหรือปิดประตู / ฝา | 0-360 ° / s (1.5m / s) สามารถตั้งล่วงหน้าได้ |
| มุมเปิดหรือปิดประตู / ฝา | 0-130 °สามารถตั้งล่วงหน้าได้ |
| เวลาทดสอบ | 0-999999 ครั้งสามารถตั้งล่วงหน้าได้ |
| กำลังเปิดหรือปิดประตู / ฝา | 0-200N สามารถตั้งค่าล่วงหน้าได้ (ค่ากำลังเปิดใช้สำหรับการทดสอบแรงดึงเท่านั้นเมื่ออุปกรณ์ลูกโซ่ถูกกระตุ้นเพื่อล็อคประตู) |
| โหลดแรงดันไฟฟ้า | 0-250V ปรับได้ |
| กลไกการดำเนินการเสริม | เครื่องซักผ้าเริ่มกดถัง (สามารถปรับแต่งได้) |
| เนื้อหาการทดสอบ |
IEC60335-2-4: 2008“ ในครัวเรือนและเครื่องใช้ไฟฟ้าที่คล้ายกัน - ความปลอดภัย - ส่วนที่ 2-4: ข้อกำหนดเฉพาะสำหรับเครื่องสกัดแบบหมุน” ข้อ 18 IEC60335-2-11: 2008“ ในครัวเรือนและเครื่องใช้ไฟฟ้าที่คล้ายกัน - ความปลอดภัย - ส่วนที่ 2-11: ข้อกำหนดเฉพาะสำหรับเครื่องอบผ้า” ข้อ 20.101 IEC60335-2-7: 2016“ ในครัวเรือนและเครื่องใช้ไฟฟ้าที่คล้ายกัน - ความปลอดภัย - ส่วนที่ 2-7: ข้อกำหนดเฉพาะสำหรับเครื่องซักผ้า” ข้อ 18 และ 22.104 IEC 60335-2-5 ในครัวเรือนและเครื่องใช้ไฟฟ้าที่คล้ายกัน - ความปลอดภัย: ส่วนที่ 2-5: ข้อกำหนดเฉพาะสำหรับเครื่องล้างจานข้อ 23.3 IEC 60335-2-25 ในครัวเรือนและเครื่องใช้ไฟฟ้าที่คล้ายกัน - ความปลอดภัย: ส่วนที่ 2-25: ข้อกำหนดเฉพาะสำหรับเตาอบไมโครเวฟรวมถึงเตาไมโครเวฟแบบรวมข้อ 18 IEC 60335-2-9 ข้อ 23.3 การงอสำหรับเครื่องใช้ไฟฟ้าสามารถเปิดได้ 2 ตำแหน่ง IEC 60335-2-24 ข้อ 23.3 การทดสอบการงอสำหรับตัวนำที่งอ |
| การป้องกันความปลอดภัย | |
| อำนาจ | การป้องกันการรั่วไหลการป้องกันการโอเวอร์โหลดและการลัดวงจร |
| เครื่องยนต์ | เกินป้องกันไฟฟ้าลัดวงจร |
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
|
|
