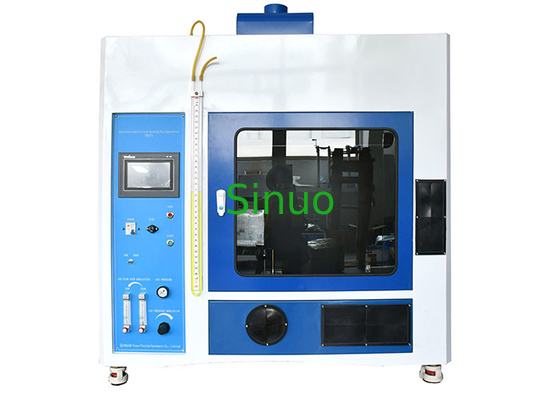

ห้องทดสอบความไวไฟแนวนอน 50W 500W
| Applied Standard: | IEC60695-11-2, IEC60695-11-3 ฯลฯ | Control: | PLC แบบบูรณาการ |
| Display: | หน้าจอสัมผัส 7 " | Power Grade: | 50W และ 500W |
| Bunsen Burner: | HUMBOLDT เตาบุญ | Gas Pressure: | 0.1MPa |
| Gas Flow: | 105 ± 5ml / นาทีและ 965 ± 30ml / นาที | Test Angle: | 0 °, 20 °, 45 ° |
| High Light: | ห้องทดสอบความไวไฟ 500W,ห้องทดสอบความไวไฟในแนวนอน,เครื่องทดสอบความไวไฟในแนวตั้ง IEC60695-11-2 |
||
IEC 60695-11-2 เครื่องทดสอบการเผาไหม้ในแนวนอนและแนวตั้ง
ภาพรวมผลิตภัณฑ์:
เครื่องทดสอบการเผาไหม้ในแนวนอนและแนวตั้งนี้ออกแบบและผลิตตามมาตรฐาน IEC60695-11-2, IEC60695-11-3, IEC60695-11-4, IEC60695-11-10, IEC60695-11-20เป็นไปตามข้อกำหนดของ IEC 60065: 2005 และ IEC 60065: 2014 ข้อ 20.2.1, 20.2.5 และภาคผนวก G.
เป็นการจำลองอิทธิพลของเปลวไฟในระยะเริ่มต้นเมื่อมีไฟรอบ ๆ ผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์เพื่อใช้ในการตัดสินระดับอันตรายจากการจุดระเบิดส่วนใหญ่จะใช้ในตัวอย่างวัสดุพลาสติกและอโลหะอื่น ๆ วัสดุที่เป็นของแข็งนอกจากนี้ยังสามารถใช้ได้ในการทดสอบความไวไฟในแนวนอนและแนวตั้งของลักษณะการเผาไหม้สัมพัทธ์ของพลาสติกโฟมที่มีความหนาแน่นไม่น้อยกว่า 250 กก. / ม. ตามวิธีการทดสอบ ISO845
อุปกรณ์ทดสอบนี้ใช้ระบบจุดระเบิดทางเข้าชนิดหนึ่งเวลาในการเผาไหม้จะล่าช้า 0.1S ดังนั้นเพื่อให้แน่ใจว่ามีเวลาเพียงพอในการเผาไหม้ของก๊าซอุปกรณ์ทดสอบมีพื้นหลังสีดำด้านมาตรวัดเปลวไฟอเนกประสงค์และหน้าต่างสังเกตการณ์ขนาดใหญ่ระบบควบคุมของอุปกรณ์ทดสอบนี้ประกอบด้วยหน้าจอสัมผัส PLC + 7” พร้อมระบบอัตโนมัติในระดับสูงและการแสดงพารามิเตอร์ที่มีความแม่นยำสูงรูปลักษณ์ของอุปกรณ์ทดสอบนี้มีความสวยงามประสิทธิภาพการทำงานมีเสถียรภาพและใช้งานได้สะดวก
พารามิเตอร์ทางเทคนิค:
| แรงดันไฟฟ้าที่ใช้งานได้ | ตรงกับข้อกำหนดแหล่งจ่ายไฟในพื้นที่ของลูกค้า |
| กำลัง / เกรด | การเปลี่ยนพลังงานคู่ 50W และ 500W |
| ควบคุมโหมดการทำงาน | การควบคุม PLC และหน้าจอสัมผัสขนาด 7 นิ้วพร้อมรีโมทคอนโทรลอินฟราเรด |
| เตาบุญเสน |
หัวเตา Bunsen นำเข้าคุณภาพสูงยี่ห้อ HUMBOLDT IEC60695-11-3 / IEC60695-11-4 / 10, UL94 ฯลฯ เส้นผ่านศูนย์กลางภายใน: Φ9.5± 0.3 มม. ความยาว: 100 มม. ทำจากทองเหลือง |
| ความดันแก๊ส | 0.1MPa |
| การไหลของก๊าซ |
50W: 105 ± 5ml / นาทีหรือ 18 ± 1 มม 500W: 965 ± 30ml / นาทีหรือ 117 ± 3 มม ปรับผ่านมิเตอร์วัดการไหล |
| เครื่องวัดความดันชนิด U กลับความสูงของคอลัมน์น้ำแรงดัน |
50W: 10 มม. 500W: 125 ± 5 มม |
| มุมทดสอบ |
50W: 0 °, 45 °; 500W: 20 ° |
| เวลาใช้เปลวไฟ | 0-9999X0.1s สามารถตั้งล่วงหน้าได้ |
| เวลาใช้งานเปลวไฟ | สามารถตั้งค่าล่วงหน้าได้ 0-9999 ครั้ง |
| Afterflame / Afterglow Time | 0-9999X0.1s สามารถแสดงได้ |
| ทดสอบการปรับเทียบเปลวไฟ |
หัวทองแดงวัดอุณหภูมิ: 50W: Ф5.5mm± 0.01mm น้ำหนักก่อนเจาะ 1.76 ± 0 .01 g 500W: Ф9mm± 0.01mm น้ำหนักก่อนเจาะ 10 ± 0 .05g |
| เทอร์โมคัปเปิล: สายอลูมิเนียม Omega φ0.5เกราะนิกเกิลโครเมียม / นิกเกิลดั้งเดิมของอเมริกา K-Thermocouple ทนต่ออุณหภูมิ 1100 ° | |
|
ระยะห่างระหว่างพอร์ตเตา Bunsen กับบล็อกทองแดงวัดอุณหภูมิ: 50W: 10 ± 1 มม 500W: 55 ± 1 มม |
|
|
ความสูงของเปลวไฟ: 50W: 20 ± 2 มม. (ไม่มีเปลวไฟภายในและภายนอก) 500W: เปลวไฟด้านใน: 40 ± 2 มม., เปลวไฟด้านนอก: 125 ± 10 มม |
|
|
เวลาเพิ่มขึ้นของอุณหภูมิตั้งแต่ 100 ± 2 °ถึง 700 °± 3 °: 50W: 44 ± 2 วินาที 500W: 54 ± 2 วินาที |
|
| แสงสว่าง | จัดให้มีแสงสว่างในห้องทดสอบ |
| ห้องด้านในและมิติ | > 0.75 คิวบ์พื้นหลังสีดำด้านพร้อมพัดลมดูดอากาศขนาด: 1100 * 550 * 1200 มม. 135 กก |
