Terminal Abuse Test Apparatus UL498 รูปภาพ 129.1 ~ 129.2
| Applied Standard: | UL498: 2001 | Applied Clause: | ภาชนะบรรจุแบบล้างและในตัว |
| Applied Specimen: | ข้อ 129 | Applied Figure: | รูปที่ 129.1 ~ 129.2 |
| Pin Material: | เหล็กกล้าเครื่องมือ | Test Weight: | 8 ออนซ์ (0.23-kg) |
| High Light: | UL498 Terminal Abuse Test Apparatus,ข้อ 129 Terminal Abuse Test Apparatus |
||

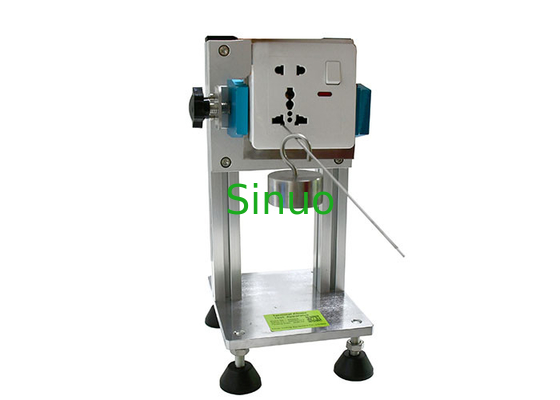

UL498 Terminal Abuse Test Apparatus
ภาพรวมอุปกรณ์:
เครื่องทดสอบการละเมิดขั้วนี้ผลิตตาม UL498: 2001 ข้อ 129 และรูปที่ 129.1 ~ 129.2
เต้ารับแบบ fl ush และในตัวที่มีการกำหนดค่าคอนดักเตอร์ 5-15R, 5-20R, 6-15R หรือ 6-20R ที่ใช้สำหรับการทดสอบการแทรกและการยึดตัวนำและการทดสอบดันเข้าของตัวนำจะต้องทดสอบผ่านเครื่องทดสอบนี้
ขั้นตอนการทดสอบ:
โปรดดู UL498: 2001 ข้อ 129:
แต่ละเต้ารับจะต้องติดตั้งในพื้นทดสอบโดยให้หน้าของมันอยู่ในระนาบแนวตั้งจากนั้นจะต้องเสียบหมุดทดสอบลงในช่องเปิดขั้ว″ Push-In″ จนสุดน้ำหนัก 8 ออนซ์ (0.23 กก.) จะค่อยๆห้อยลงจากพินทดสอบ 6 นิ้ว (152 มม.) จากระนาบของช่องเปิดขั้วน้ำหนักจะถูกนำมาใช้เป็นเวลาหนึ่งนาทีหลังจากนั้นน้ำหนักจะถูกลบออกการใช้น้ำหนักจะต้องทำซ้ำกับเต้ารับที่หมุน 90, 180 และ 270 องศาสำหรับการใช้งานทั้งหมดสี่ครั้งต่อเต้ารับ
พารามิเตอร์ทางเทคนิค:
โครงสร้างและขนาดของเครื่องทดสอบการละเมิดขั้วผลิตขึ้นตามตัวเลขมาตรฐานดังต่อไปนี้:
