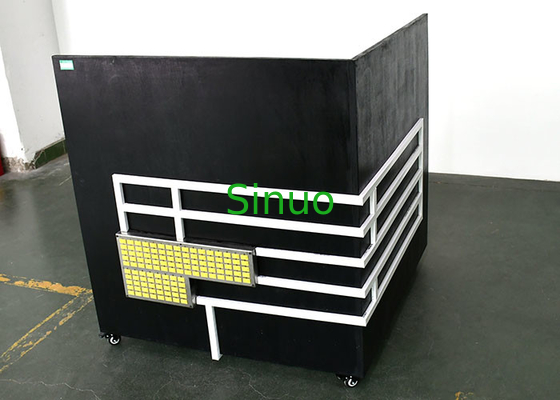

อุปกรณ์ทดสอบเครื่องใช้ไฟฟ้า 120 จุดวัดมุมทดสอบ
| Applied Standard: | IEC 60335-1 | Test Content: | อุณหภูมิที่เพิ่มขึ้น |
| Dimensions: | 100 ซม. * 100 ซม. * 100 ซม | Material: | ไม้อัดทาสีดำด้าน |
| Thickness: | 20mm | Thermocouple: | OMEGA พิมพ์ K |
| Total Measuring Points: | 120 คะแนน | Each Side Measuring Points: | 40 คะแนน |
| High Light: | IEC 60335-1 อุปกรณ์ทดสอบเครื่องใช้ไฟฟ้า,อุปกรณ์ทดสอบเครื่องใช้ไฟฟ้า 100 × 100 มม |
||
IEC60335-1 1M 120 มุมทดสอบจุดวัดอุณหภูมิ
ภาพรวมอุปกรณ์:
IEC60335-1: 2016“ ในครัวเรือนและเครื่องใช้ไฟฟ้าที่คล้ายกัน - ความปลอดภัย - ส่วนที่ 1: ข้อกำหนดทั่วไป” ข้อ 11
มุมทดสอบส่วนใหญ่จะใช้เพื่อจัดเตรียมสภาพแวดล้อมที่เป็นไปตามข้อกำหนดมาตรฐานสำหรับการทดสอบการเพิ่มขึ้นของอุณหภูมิของผลิตภัณฑ์ไฟฟ้าและเครื่องใช้ไฟฟ้าต่างๆ
มุมทดสอบที่มีข้อกำหนดการกระจายที่แตกต่างกันจำนวนจุดวัดอุณหภูมิและขนาดภายนอกสามารถปรับแต่งตามตัวอย่างที่ทดสอบจริง
หลักการทดสอบ:
เทอร์โมคัปเปิลที่ใช้ในการกำหนดอุณหภูมิที่เพิ่มขึ้นของพื้นผิวผนังเพดานและพื้นของมุมทดสอบติดอยู่ด้านหลังของแผ่นทองแดงหรือทองเหลืองดำขนาดเล็กเส้นผ่านศูนย์กลาง 15 มม. และหนา 1 มม.ด้านหน้าของดิสก์ถูกล้างด้วยพื้นผิวของบอร์ดเทอร์โมคัปเปิลเชื่อมต่อกับเครื่องมือวัดอุณหภูมิเพื่อตรวจสอบอุณหภูมิในแต่ละจุดแบบเรียลไทม์
พารามิเตอร์ทางเทคนิค:
| โครงสร้างอุปกรณ์ | โครงสร้างสามแผงแผ่นฐาน 1 แผ่นด้านข้าง 2 แผ่น |
| ขนาด |
WDH = 1000X1000X1000 มม มิติข้อมูลอื่น ๆ สามารถปรับแต่งได้ |
| เทอร์โมคัปเปิล | เทอร์โมคัปเปิล OMEGA ดั้งเดิมของอเมริกาเส้นผ่านศูนย์กลาง <0.3 มม. PTFE เทฟลอน PFA ชั้นฉนวนกันความร้อนทนต่ออุณหภูมิ -200 ℃ถึง 260 ℃เส้นผ่านศูนย์กลางแกน: 2X0.255 มม. |
| การจัดเทอร์โมคัปเปิล | ทั้งหมดนำไปสู่แผงขั้วต่อ |
| ทองแดงวัดอุณหภูมิ | เส้นผ่านศูนย์กลาง 15 มม. แผ่นทองเหลืองหนา 1 มม. ทาด้วยสีดำผิวด้านหน้าของแผ่นทองแดงกลมถูกขัดผิวด้วยไม้อัด |
| จุดวัดอุณหภูมิ | 40 จุดต่อแต่ละพื้นผิวรวม 120 จุดวัดอุณหภูมิ |
| การจัดจุดวัดอุณหภูมิ | การกระจายสี่เหลี่ยม 100 × 100 มม. สามารถปรับแต่งได้ 76 × 76 มม. หรือ 50 × 50 มม |
| ไม้อัด | ความหนา 20 มม. เคลือบสีดำด้านหน้าและฟิล์มสีเทาด้านหลัง |
| คุณสมบัติของอุปกรณ์ | สามารถเคลื่อนย้ายมุมทดสอบอุณหภูมิได้ด้านล่างมีล้อมุมที่ทนต่อการสึกหรอของเบรคก้นแบนขนาด 2 หรือ 3 นิ้วความสูงรวมประมาณ 100 มม. และน้ำหนักบรรทุก≥200กก. |
| ไม่จำเป็น | เครื่องมือวัดและบันทึกอุณหภูมิ |
Sinuo สามารถปรับแต่งขนาดต่างๆด้วยการกระจายการวัดอุณหภูมิที่แตกต่างกันตามความต้องการเฉพาะของลูกค้าและมุมทดสอบของเราได้รับการทาสีอย่างดีมีการจัดเรียงขั้วต่อและคอปเปอร์วัดอย่างดีแกนทั้งหมดจะถูกนำไปที่แผงขั้วต่อซึ่งเป็นพันธสัญญาสำหรับลูกค้าในการเชื่อมต่อกับเครื่องมือวัดและบันทึกอุณหภูมิ
