IEC 60320-1 Coupler เครื่องมือทดสอบการถอนแรงขั้นต่ำสูงสุด
| Applied Standard: | IEC60320-1 | Applied Clause: | ข้อ 16 |
| Standard Figure: | รูปที่ 12 | Control: | ไฟฟ้า |
| Display: | เมตร | Test Content: | แรงถอนสูงสุดและต่ำสุด |
| High Light: | IEC 60320-1 เครื่องทดสอบการถอน Coupler,ข้อ 16 เครื่องทดสอบการถอน Coupler |
||
IEC 60320-1 Coupler เครื่องมือทดสอบการถอนแรงขั้นต่ำสูงสุด
ภาพรวมอุปกรณ์:
อุปกรณ์ทดสอบการถอนตัวต่อได้รับการออกแบบและผลิตตามมาตรฐาน IEC60320-1 ข้อ 16 และรูปที่ 12 ใช้เพื่อตรวจสอบแรงดึงสูงสุดของข้อต่อเครื่องใช้ไฟฟ้าแรงถอนขั้นต่ำทำได้โดยการใส่สลักขั้นตอนเดียวผ่านโหมดมือถือ
ลักษณะทางเทคนิค:
A. แหล่งจ่ายไฟ: 120V, 50 / 60HZ
ตารางการจับคู่แรงถอนสูงสุดและต่ำสุดของ B. Coupler
ตารางน้ำหนักแรงถอนสูงสุดของ C. Coupler
| แรงถอนสูงสุด | น้ำหนักหลัก | เสริมน้ำหนัก |
| 50 น | 45N (พร้อมตะขอ) | 5 น |
| 60 น |
45N (พร้อมตะขอ) + 4N + 5N |
6 น |
| หมายเหตุ: น้ำหนักของตะขอรวมอยู่ในน้ำหนัก 45N | ||
ตารางน้ำหนักแรงถอนขั้นต่ำของ D. Coupler
| แรงถอนขั้นต่ำ | น้ำหนัก |
| 1.5 น | น้ำหนัก 1.5N และสายไฟ 10A และสลักขั้นตอนเดียวบนพื้นดิน |
| 2N | น้ำหนัก 2N และสายไฟ 10A และสลักขั้นตอนเดียวแบบกราวด์ |
| หมายเหตุ: น้ำหนักของสลักขั้นตอนเดียวจะรวมอยู่ในน้ำหนักที่สอดคล้องกัน | |
E. ด้วยอุปกรณ์ทนความร้อนมาตรฐาน 10A, 10A และ 16A
ลักษณะโครงสร้าง:

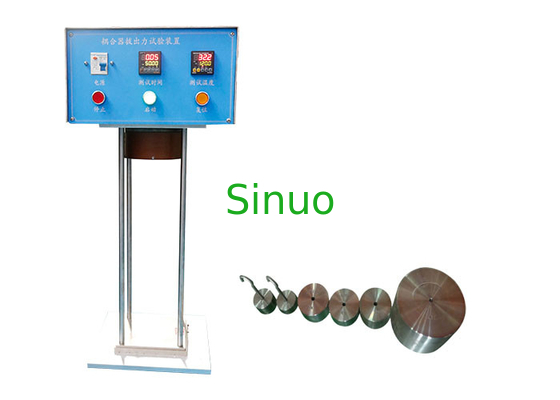

อุปกรณ์ประกอบด้วยตู้ควบคุม, แผ่นยึด, อุปกรณ์ทำความร้อน, ทางเข้าเครื่องใช้ไฟฟ้า (ทางเข้าเครื่องใช้ไฟฟ้าทนความร้อนมาตรฐาน 10A, 10A และ 16A), ขอเกี่ยวน้ำหนัก, ตุ้มน้ำหนักเสริมและน้ำหนักหลัก
แก้ไขทางเข้าของเครื่องใช้ไฟฟ้าเข้ากับแผ่นพื้น C ของอุปกรณ์ทำความร้อนซึ่งแสดงในรูปให้หมุดของทางเข้าของเครื่องใช้ไฟฟ้าอยู่ในแนวดิ่งและปลายด้านที่ว่างของหมุดอยู่ลงเลือกน้ำหนักที่สอดคล้องกันตามตัวอย่างที่เหมาะสมใส่ขั้วต่อตัวอย่างลงในช่องเครื่องใช้ไฟฟ้าแขวนน้ำหนักที่สอดคล้องกันที่ปลายสายของขั้วต่อตัวอย่างไม่ควรเขย่าขั้วต่อตัวอย่างเมื่อแขวนน้ำหนักหลักและปล่อยให้น้ำหนักเสริมลดลงจากความสูง 5 ซม. บนน้ำหนักหลักไม่ควรเก็บขั้วต่อตัวอย่างไว้ในช่องเสียบเครื่องใช้ไฟฟ้าสำหรับขั้วต่อตัวอย่างภายใต้สภาวะการทดสอบที่ทนร้อนและทนความร้อนสูงควรเปิดฟังก์ชันการทำความร้อนจากนั้นดำเนินการทดสอบแรงดึงสูงสุดหลังจากอุณหภูมิถึงค่าที่ตั้งไว้
