IEC 60669-1 สวิตช์ล็อคตัวเองเครื่องทดสอบอายุการใช้งานปกติ
| Control Method: | PLC | Display Mode: | จอทัชสกรีน 7" |
| Drive Mode: | เซอร์โวมอเตอร์ | Applied Standard: | IEC 60669-1, IEC 60884-1, IEC 61058-1 เป็นต้น |
| Test Specimen: | ปลั๊กแบบลิเนียร์ ซ็อกเก็ต สวิตช์ | Test Station: | 1 สถานี |
| Linear Stroke: | 0-100มม. | Load Power: | ร่วมมือกับตู้บรรทุกภายนอก |
| High Light: | IEC 60669-1 สวิตช์ทดสอบอายุการใช้งาน,ปลั๊กเชิงเส้นสวิตช์ทดสอบอายุการใช้งาน,สวิตช์การทำงานปกติเครื่องทดสอบอายุการใช้งาน |
||
IEC 60884-1 IEC 60669-1 ปลั๊กสวิตช์เต้ารับ-เต้ารับ เครื่องทดสอบอายุการใช้งานปกติ

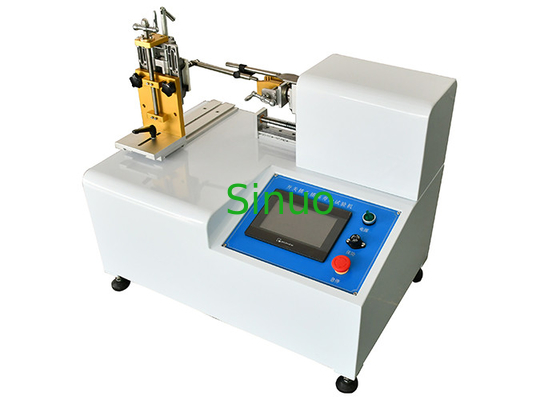

ภาพรวมอุปกรณ์:
อุปกรณ์ทดสอบมีสถานีสัญญาณหนึ่งสถานี ซึ่งสามารถทดสอบสวิตช์เชิงเส้น รวมถึงสวิตช์ล็อคตัวเอง ปลั๊ก และเต้ารับ โดยการเปลี่ยนอุปกรณ์จับยึดตัวอย่างต่างๆ
อุปกรณ์นี้เป็นไปตามข้อกำหนดมาตรฐานของ IEC60669-1 ข้อ 18 และ 19, IEC 60884-1: 2013 ข้อ 20, 21, รูปที่ 16, IEC 61058-1, IEC60065:2014 ข้อ 14.7 และข้อ 15.1 เป็นต้น
การทำงานร่วมกับตู้บรรทุกสินค้า (อุปกรณ์นี้ไม่รวมอยู่ในตู้รับน้ำหนัก) สามารถบรรลุการทดสอบความสามารถในการผลิตและการแตกหัก และการทดสอบความทนทานในการใช้งานปกติของปลั๊ก เต้ารับ และสวิตช์สำหรับการติดตั้งแบบคงที่ในครัวเรือนและแบบใช้ไฟฟ้าที่คล้ายคลึงกันจุดประสงค์ในการทดสอบคือเพื่อดูว่าสวิตช์หรือปลั๊กและซ็อกเก็ตสามารถทนต่อความเสียหายทางกลหรือความล้มเหลวของไฟฟ้าในระหว่างการทำงานปกติได้หรือไม่ไม่ว่าจะเกิดการเกาะติดสัมผัสหรือมีปรากฏการณ์ของการเป็นสถานีเปิด (ปิด) เป็นเวลานาน ซึ่งเป็นเกณฑ์ในการตัดสินว่าตัวอย่างมีความเสียหายมากเกินไปหรือไม่
อุปกรณ์นี้เหมาะสำหรับกระแสโหลดน้อยกว่า 25A ปลั๊ก ซ็อกเก็ต สวิตช์ปุ่มกด สวิตช์สลับ สวิตช์โยก.
ตัวเครื่องทำจากแร็คอลูมิเนียมอัลลอยด์ แผ่นซีลสแตนเลส ขับเคลื่อนด้วยเซอร์โวมอเตอร์และบอลสกรู ควบคุมโดย PLC พร้อมหน้าจอสัมผัสสีขนาด 7 นิ้ว และสามารถตั้งค่าพารามิเตอร์การทดสอบ เช่น อัตราการทดสอบ และจังหวะได้ บนหน้าจอสัมผัส
พารามิเตอร์ทางเทคนิค:
| เลขที่ | สิ่งของ | พารามิเตอร์ |
| 1 | พลัง | 220V±10V, 50Hz (หรือตรงกับข้อกำหนดของแหล่งจ่ายไฟในเครื่องของลูกค้า) |
| 2 | สถานี | สถานีเดียว (สามารถกำหนดเองได้) |
| 3 | อินเทอร์เฟซการทำงาน | หน้าจอสัมผัส LCD สีขนาด 7 นิ้ว |
| 4 | โหมดขับเคลื่อน | เซอร์โวมอเตอร์ + บอลสกรู |
| 5 | ระบบควบคุม | ระบบควบคุม PLC |
| 6 | เวลาทดสอบ | 0 ~ 999999 ครั้งสามารถตั้งค่าล่วงหน้าได้ |
| 7 | เวลานำ | 0～99.9s สามารถตั้งค่าล่วงหน้าได้ |
| 8 | เวลาปิด | 0～99.9s สามารถตั้งค่าล่วงหน้าได้ |
| 9 | ทดสอบจังหวะ | เชิงเส้น: 0 ～ 100 มม. สามารถตั้งค่าล่วงหน้าได้ |
| 10 | ทดสอบความเร็ว | เชิงเส้น: 0 ～ 200mm / s สามารถตั้งค่าล่วงหน้าได้ |
| 11 | ความกดอากาศ | 80～106kpa |
| 12 | อุณหภูมิโดยรอบ | 5～40°C |
| 13 | ความชื้นสัมพัทธ์ | (20~90)%RH |
| 14 | ใช้สิ่งแวดล้อม | ไม่ต้องใช้แรงสั่นสะเทือน ไม่มีแรงสั่นสะเทือน ไม่มีการรบกวนทางแม่เหล็กไฟฟ้า ไม่มีฝุ่น ไม่ระเบิด ไม่มีก๊าซกัดกร่อน ต้องการสถานที่กระจายความร้อนที่ดี |
| 15 | ขนาดและน้ำหนัก | L*W*H=960*730*600mm,160kg |
