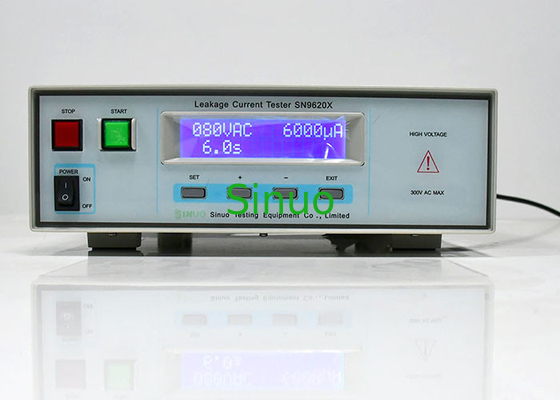

เครื่องทดสอบกระแสไฟรั่วอุปกรณ์ทดสอบความปลอดภัยของเครื่องใช้ไฟฟ้า
| Test Contents: | กระแสไฟรั่ว | Applied Standard: | IEC60335.1, UL60335.1 ฯลฯ |
| Test Input Voltage: | 30-300V AC เฟสเดียว | Test Input Current: | 20A AC สูงสุด |
| Leakage Current Range: | 50-6000uA | Leakage Current Resolution: | 1uA |
| High Light: | UL60335.1 อุปกรณ์ทดสอบความปลอดภัยของเครื่องใช้ไฟฟ้า,อุปกรณ์ทดสอบความปลอดภัยของอุปกรณ์ 6000uA,เครื่องทดสอบกระแสไฟรั่ว 50K |
||
เครื่องทดสอบกระแสไฟรั่วอุปกรณ์ทดสอบความปลอดภัยของเครื่องใช้ไฟฟ้า
ข้อมูลผลิตภัณฑ์:
■ตรงตามข้อกำหนดการทดสอบทั่วไปด้านความปลอดภัยทางไฟฟ้าของ IEC60335.1, UL60335.1, GB4706.1 เป็นต้น
■อิมพีแดนซ์จำลองร่างกายมนุษย์ทั่วไปในตัวการ์ดมาตรฐานอิมพีแดนซ์จำลองที่แตกต่างกันสามารถเลือกได้ตามมาตรฐานที่แตกต่างกันค่าเริ่มต้นมาพร้อมกับเครือข่ายตาม IEC 60335-1 เครือข่ายอื่น ๆ เป็นทางเลือก
■ค่าที่ตั้งไว้ล่วงหน้าขีด จำกัด บน, การแจ้งเตือนข้อความเตือนโดยอัตโนมัติ, ฟังก์ชั่นการวิเคราะห์หน่วยความจำอัจฉริยะ, ฟังก์ชั่นตรวจสอบตัวเองของระบบ, ฟังก์ชั่นป้องกันอัตโนมัติ
■จอแสดงผล 16 * 2LCD
■เครื่องมือนี้มีฟังก์ชั่นการปรับเทียบซอฟต์แวร์เพื่อลดความซับซ้อนในการสอบเทียบพารามิเตอร์
พารามิเตอร์ทางเทคนิค:
| รุ่น | SN9620X | |
| แรงดันไฟฟ้าขาเข้า | 220Vac ± 10% | |
| กำลังไฟฟ้าเข้า | 50/60 เฮิร์ต± 5% | |
| ฟิวส์ | ฟิวส์ 0.5A / 250V | |
| กระแสไฟรั่ว | ||
| ทดสอบแรงดันไฟฟ้าขาเข้า | 30-300V AC เฟสเดียว | |
| ทดสอบอินพุตปัจจุบัน | 20A AC สูงสุด | |
| ช่วงการแสดงแรงดันไฟฟ้า | 30-300V AC | |
| ความละเอียดการแสดงแรงดันไฟฟ้า | 1V | |
| ความแม่นยำในการแสดงแรงดันไฟฟ้า | ± (การตั้งค่า 2% + 3V) | |
| ช่วงกระแสไฟรั่ว | 50-6000uA | |
| ความละเอียดกระแสไฟรั่ว | 1uA | |
| ความแม่นยำในการรั่วไหลของกระแสไฟฟ้า | ± (อ่าน 2% + 30uA) | |
| เครือข่ายมนุษย์ในตัว | ค่าดีฟอลต์ตาม IEC 60335-1 เครือข่ายอื่นเป็นทางเลือก | |
| ช่วงเวลาทดสอบ | 1.0-2.0-999.9 วินาทีความละเอียด 0.1 วินาทีตั้งค่า 1 วินาทีเพื่อทดสอบการรั่วไหลของไฟร์ไวร์เท่านั้น | |
| พารามิเตอร์ฟังก์ชัน | ||
| แสดง | จอ LCD ตัวอักษรหน้าจอสีน้ำเงิน 16 * 2 | |
| อินเทอร์เฟซการสื่อสาร | RS232 (อุปกรณ์เสริม) | |
| วิธีการสอบเทียบ | การสอบเทียบซอฟต์แวร์ | |
| สภาพแวดล้อมในการทำงาน | 0-40 ℃, 20-80% RH | |
| ขนาดและน้ำหนัก | 280 มม. (W) × 89 มม. (H) × 370 มม. (D) โดยประมาณ15kgs | |
| เครื่องประดับ | สายไฟ× 1, คลิปทดสอบ× 2, ฟิวส์× 1 | |
เครื่องมือสอบเทียบที่จำเป็น:
1. แหล่งจ่ายไฟทดสอบที่ปรับได้ 50-300V
2. ตัวต้านทานบล็อก 50K
3. ดิจิตอลมัลติมิเตอร์พร้อม AC 20mA
การเตรียมสอบเทียบ:
ตั้งค่าการเตือนปัจจุบันขีด จำกัด บนของเครื่องทดสอบ SN9620X เป็นระดับเต็มและขีด จำกัด ล่างเป็น 0 สามารถทำการสอบเทียบปัจจุบันภายในช่วงการวัดและหลีกเลี่ยงการหยุดทดสอบกระแสเกิน
การเชื่อมต่อสอบเทียบ:
IEC 60335-1 ข้อ 22.5 เครื่องทดสอบความดันเหลือ ระยะการทดสอบ 5 ~ 150V ความขัดต่อการทดสอบ ≥ 1000 MΩ
