Plug Socket Switch Life Testing System 3 Synchronous Stations IEC 60669-1
| Applied Standard: | IEC 60669-1, IEC 60884-1, IEC 61058-1 เป็นต้น | Load Power: | ตู้รับน้ำหนักแบบรีซิสต์ อินดัคทีฟ และคาปาซิทีฟ |
| Test Station: | 3 สถานีซิงโครนัสเชิงเส้น | Test Specimen: | ปลั๊กแบบลิเนียร์ ซ็อกเก็ต สวิตช์ |
| Control Method: | บมจ.มิตซูบิชิ | Display Mode: | หน้าจอสัมผัสสีขนาด 7" |
| Drive Mode: | เซอร์โวมอเตอร์พานาโซนิค | Linear Stroke: | 0-100 มม. ปรับได้ |
| High Light: | ระบบทดสอบอายุการใช้งานสวิตช์ซ็อกเก็ต,IEC 60669-1 ระบบทดสอบอายุการใช้งานสวิตช์,ระบบทดสอบอายุการใช้งานสวิตช์ PLC ของมิตซูบิชิ |
||
IEC60669-1 3 Synchronous Stations ระบบทดสอบอายุการใช้งานสวิตช์
ภาพรวมของระบบ:
ระบบการทดสอบนี้เป็นไปตามข้อกำหนดของ IEC60669-1 ข้อ 18 และ 19, IEC 60884-1: 2013 ข้อ 20, 21, รูปที่ 16, IEC 61058-1, IEC60065:2014 ข้อ 14.7 และข้อ 15.1 เป็นต้น

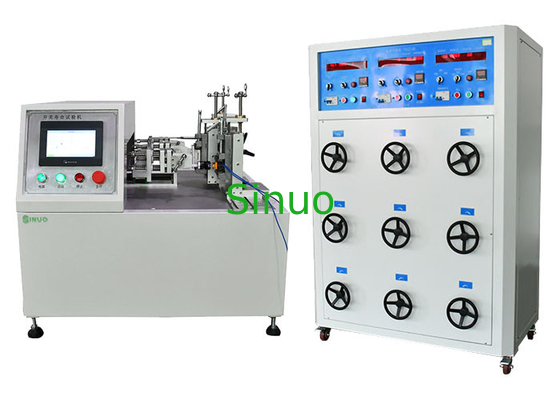

ระบบการทดสอบประกอบด้วยอุปกรณ์ทดสอบแบบแทรกและถอนหนึ่งชุดและตู้บรรจุแบบ 3 สถานีหนึ่งชุดอุปกรณ์ทดสอบการใส่และถอดประกอบทำงานร่วมกับตู้รับน้ำหนัก สามารถทำการทดสอบความสามารถในการสร้างและทำลาย และการทดสอบความทนทานในการใช้งานของปลั๊ก เต้ารับ และสวิตช์สำหรับบ้านและการติดตั้งแบบใช้ไฟฟ้าคงที่ที่คล้ายคลึงกันจุดประสงค์ในการทดสอบคือเพื่อดูว่าสวิตช์หรือปลั๊กและซ็อกเก็ตสามารถทนต่อความเสียหายทางกลหรือความล้มเหลวของไฟฟ้าในระหว่างการทำงานปกติได้หรือไม่ไม่ว่าจะเกิดการเกาะติดสัมผัสหรือมีปรากฏการณ์ของการเป็นสถานีเปิด (ปิด) เป็นเวลานาน ซึ่งเป็นเกณฑ์ในการตัดสินว่าตัวอย่างมีความเสียหายมากเกินไปหรือไม่
ระบบการทดสอบมี 3 สถานีซิงโครนัส ซึ่งสามารถทดสอบสวิตช์เชิงเส้น ปลั๊ก และเต้ารับแบบซิงโครนัส โดยจะหยุดและแจ้งเตือนโดยอัตโนมัติหากสถานีใดสถานีหนึ่งทำงานผิดปกติ และสถานีอื่นยังคงทำงานตามปกติระบบนี้เหมาะสำหรับกระแสโหลดที่น้อยกว่า 25A ปลั๊ก ซ็อกเก็ต สวิตช์ปุ่มกด สวิตช์สลับ สวิตช์โยก
พารามิเตอร์ทางเทคนิค:
| เลขที่ | สิ่งของ | พารามิเตอร์ |
| 1 | พลัง | 220V±10V, 50Hz (หรือตรงกับข้อกำหนดของแหล่งจ่ายไฟในเครื่องของลูกค้า) |
| 2 | สถานี | 3 สถานีซิงโครนัส |
| 3 | อินเทอร์เฟซการทำงาน | หน้าจอสัมผัส LCD สีขนาด 7 นิ้ว |
| 4 | โหมดขับเคลื่อน | เซอร์โวมอเตอร์ + บอลสกรู |
| 5 | ระบบควบคุม | ระบบควบคุม PLC |
| 6 | เวลาทดสอบ | 0 ~ 999999 ครั้งสามารถตั้งค่าล่วงหน้าได้ |
| 7 | เวลานำ | 0～99.9s สามารถตั้งค่าล่วงหน้าได้ |
| 8 | เวลาปิด | 0～99.9s สามารถตั้งค่าล่วงหน้าได้ |
| 9 | ทดสอบจังหวะ | เชิงเส้น: 0 ～ 100 มม. สามารถตั้งค่าล่วงหน้าได้ |
| 10 | ทดสอบความเร็ว | เชิงเส้น: 0 ～ 200mm / s สามารถตั้งค่าล่วงหน้าได้ |
| 11 | แรงดันโหลด | 0～300V |
| 12 | โหลดปัจจุบัน | 0～30A |
| 13 | ตัวประกอบกำลัง | 0.3～0.98 |
| 14 | ประเภทโหลด | ตัวต้านทาน, อุปนัย, คาปาซิทีฟสามในหนึ่งเดียว, สลับได้ |
| 15 | โหลดตัวเก็บประจุ | 70uf, 140uf, 7.3uf สามารถสลับได้ |
| 16 | ความกดอากาศ | 80～106kpa |
| 17 | อุณหภูมิโดยรอบ | 5～40°C |
| 18 | ความชื้นสัมพัทธ์ | (20~90)%RH |
| 19 | ใช้สิ่งแวดล้อม | ไม่ต้องใช้แรงสั่นสะเทือน ไม่มีแรงสั่นสะเทือน ไม่มีการรบกวนทางแม่เหล็กไฟฟ้า ไม่มีฝุ่น ไม่ระเบิด ไม่มีก๊าซกัดกร่อน ต้องการสถานที่กระจายความร้อนที่ดี |
