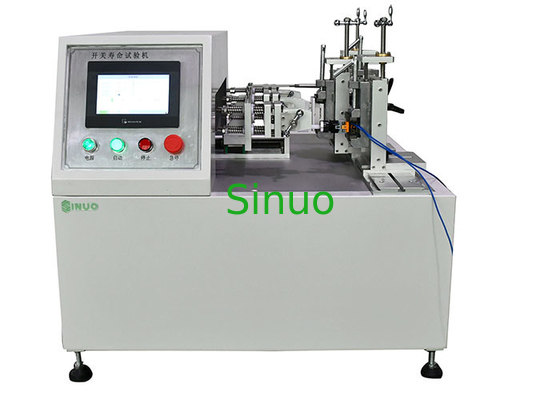

IEC60669-1 ปลั๊กเสียบปลั๊กเครื่องทดสอบอายุการใช้งาน 3 สถานีเชิงเส้น
| Test Specimen: | ปลั๊กเชิงเส้นซ็อกเก็ตสวิตช์ | Test Station: | 3 สถานีซิงโครนัส |
| Control Method: | Mitsubishi PLC | Display Mode: | หน้าจอสัมผัส 7 " |
| Drive Mode: | เซอร์โวมอเตอร์ | Linear Stroke: | 0-100mm |
| Load Power: | ภายนอก | Applied Standard: | IEC 60669-1, IEC 60884-1 |
| High Light: | IEC 60669-1 Switch Life Tester,100mm Switch Life Tester |
||
IEC60669-1 ปลั๊กซ็อกเก็ตสวิตช์เครื่องทดสอบอายุการใช้งาน 3 สถานีเชิงเส้น
ภาพรวมอุปกรณ์:
อุปกรณ์ทดสอบมีสถานีซิงโครนัส 3 สถานีซึ่งสามารถทดสอบสวิตช์เชิงเส้นปลั๊กและเต้ารับเต้าเสียบพร้อมกันมันจะหยุดและเตือนโดยอัตโนมัติหากสถานีใดสถานีหนึ่งทำงานผิดปกติและสถานีอื่น ๆ ยังคงทำงานตามปกติ
อุปกรณ์นี้เป็นไปตามข้อกำหนดมาตรฐานของ IEC60669-1 ข้อ 18 และ 19, IEC 60884-1: 2013 ข้อ 20, 21, รูปที่ 16, IEC 61058-1, IEC60065: 2014 ข้อ 14.7 และข้อ 15.1 เป็นต้น
การทำงานร่วมกับตู้โหลด (อุปกรณ์นี้ไม่รวมตู้โหลด) สามารถบรรลุการทดสอบความสามารถในการผลิตและการแตกหักและการทดสอบความทนทานในการใช้งานปกติของปลั๊กซ็อกเก็ตและสวิตช์สำหรับครัวเรือนและการติดตั้งระบบไฟฟ้าถาวรที่คล้ายกันวัตถุประสงค์ในการทดสอบคือเพื่อดูว่าสวิตช์หรือปลั๊กและซ็อกเก็ตสามารถทนต่อความเสียหายทางกลหรือความล้าของไฟฟ้าในระหว่างการทำงานปกติได้หรือไม่ไม่ว่าจะเกิดการเกาะติดหน้าสัมผัสหรือมีปรากฏการณ์ของการเปิด (ปิด) สถานีเป็นเวลานานซึ่งเป็นเกณฑ์ในการตัดสินว่าตัวอย่างมีความเสียหายหรือไม่
อุปกรณ์นี้เหมาะสำหรับกระแสโหลดที่น้อยกว่า 25A ปลั๊กซ็อกเก็ตสวิตช์ปุ่มกดสวิตช์สลับสวิตช์โยก
อุปกรณ์นี้ทำจากชั้นอลูมิเนียมอัลลอยด์แผ่นซีลสเตนเลสสตีลขับเคลื่อนด้วยเซอร์โวมอเตอร์และบอลสกรูควบคุมโดย PLC พร้อมหน้าจอสัมผัสสีขนาด 7 นิ้วและสามารถตั้งค่าพารามิเตอร์การทดสอบเช่นอัตราการทดสอบและจังหวะ บนหน้าจอสัมผัส
พารามิเตอร์ทางเทคนิค:
| ไม่ | สิ่งของ | พารามิเตอร์ |
| 1 | อำนาจ | 220V ± 10V, 50Hz (หรือตรงกับข้อกำหนดแหล่งจ่ายไฟในพื้นที่ของลูกค้า) |
| 2 | สถานี | 3 สถานีซิงโครนัส |
| 3 | อินเทอร์เฟซการทำงาน | หน้าจอสัมผัส LCD สีขนาด 7 นิ้ว |
| 4 | โหมดขับเคลื่อน | เซอร์โวมอเตอร์ + บอลสกรู |
| 5 | ระบบควบคุม | ระบบควบคุม PLC |
| 6 | เวลาทดสอบ | สามารถตั้งค่าล่วงหน้าได้ 0 ～ 999999 ครั้ง |
| 7 | เวลาในการนำไฟฟ้า | สามารถตั้งค่าล่วงหน้าได้ 0 ～ 99.9 วินาที |
| 8 | ปิดเวลา | สามารถตั้งค่าล่วงหน้าได้ 0 ～ 99.9 วินาที |
| 9 | ทดสอบจังหวะ | เส้นตรง: 0 ～ 100 มม. สามารถตั้งล่วงหน้าได้ |
| 10 | ทดสอบความเร็ว | เส้นตรง: 0 ～ 200mm / s สามารถตั้งล่วงหน้าได้ |
| 11 | ความดันบรรยากาศ | 80 ～ 106kpa |
| 12 | อุณหภูมิโดยรอบ | 5 ～ 40 ° C |
| 13 | ความชื้นสัมพัทธ์ | (20 ～ 90)% RH |
| 14 | ใช้สภาพแวดล้อม | ไม่ต้องสั่นสะเทือนรุนแรงไม่มีการสั่นสะเทือนไม่มีสัญญาณรบกวนแม่เหล็กไฟฟ้าไม่มีฝุ่นไม่ระเบิดไม่มีก๊าซกัดกร่อนต้องการสถานที่กระจายความร้อนที่ดี |
| 15 | ขนาดและน้ำหนัก | L * W * H = 960 * 730 * 600 มม. 160 กก |
