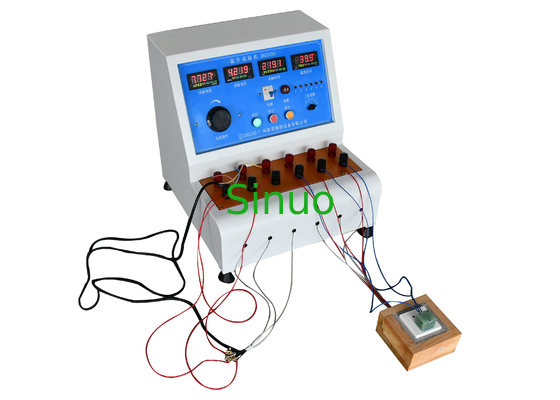

IEC 60884-1 ข้อ 19 เครื่องทดสอบการเพิ่มขึ้นของอุณหภูมิซ็อกเก็ตปลั๊ก 125A
| Standard Clause: | IEC60884 ข้อ 19 | Test Sample: | ปลั๊กและซ็อกเก็ต |
| Standard Figure: | รูปที่ 44 | Display Mode: | จอแสดงผลดิจิตอล |
| Working Station: | สามารถปรับแต่ง | Test Current: | สามารถปรับแต่ง |
| Test Voltage: | <12V | Temperature Range: | 0-150 ° C |
| High Light: | IEC 60884-1 เครื่องทดสอบการเพิ่มขึ้นของอุณหภูมิข้อ 19 เครื่องทดสอบการเพิ่มขึ้นของอุณหภูมิ,Clause 19 Temperature Rise Test Apparatus |
||
IEC 60884-1 ข้อ 19 อุปกรณ์ทดสอบการเพิ่มขึ้นของอุณหภูมิซ็อกเก็ตปลั๊ก
ข้อมูลผลิตภัณฑ์:
เครื่องทดสอบการเพิ่มอุณหภูมิชุดนี้เป็นไปตามมาตรฐาน IEC 60884-1: 2013 ข้อ 19 รูปที่ 44 และกำหนดโดยมาตรฐานการทดสอบหลายอย่างเช่น IEC 60998-1, VDE 0620 มีไว้สำหรับทดสอบการเพิ่มขึ้นของอุณหภูมิภายใต้การทำงานปกติของ ปลั๊กและเต้ารับของเครื่องใช้ไฟฟ้า
พารามิเตอร์ทางเทคนิค:
| สิ่งของ | SN2119 | SN2119A | SN2119B |
| สถานีทำงาน | 6 | 6 | 6 |
| การทดสอบปัจจุบัน | 0-40 ก | 0-125 ก | 50-1000A สามารถปรับได้ |
| การทดสอบแรงดันไฟฟ้า | ＜12V | ＜12V | 5V, 12V, 24V, 48V |
| จับเวลา | 0-9999s สามารถปรับได้จอแสดงผลดิจิตอล | 0-9999s สามารถปรับได้จอแสดงผลดิจิตอล | 0-9999s สามารถปรับได้จอแสดงผลดิจิตอล |
| เครื่องวัดอุณหภูมิ | 0-150 ℃จอแสดงผลดิจิตอล | 0-150 ℃จอแสดงผลดิจิตอล | 0-150 ℃จอแสดงผลดิจิตอล |
| แหล่งจ่ายไฟ |
220V, 50Hz (สามารถปรับแต่งได้) |
220V, 50Hz (สามารถปรับแต่งได้) |
220V, 50Hz (สามารถปรับแต่งได้) |
| มาตรฐานประยุกต์ | IEC 60884-1 2013 | IEC 60998-1 | UL |
| วัตถุทดสอบ | ปลั๊กขา | ขั้วต่อ | แผงวงจร |
การติดตั้งชิ้นงาน:
ขั้วต่อตัวอย่างมีทั้งหมดหกกลุ่มเมื่อทดสอบพินปลั๊กสายไฟของสายปลั๊กจะเชื่อมต่อกับขั้วสามกลุ่มบนอุปกรณ์ทดสอบที่อุณหภูมิสูงขึ้นและควรล็อคองค์ประกอบตัวหนีบสามชิ้นที่หมุดปลั๊กจากนั้นจึงเชื่อมต่อที่สัมพันธ์กัน ใส่เทอร์โมคัปเปิลเข้าไปในรูของแต่ละชิ้นส่วนยึดเมื่อทำการทดสอบซ็อกเก็ตซ็อกเก็ตจะถูกเสียบเข้ากับที่เก็บการติดตั้งในขั้นแรกสายไฟที่เชื่อมต่อระหว่างขั้วซ็อกเก็ตและขั้วต่อของอุปกรณ์ทดสอบที่อุณหภูมิสูงขึ้นและเทอร์โมคัปเปิลจะเชื่อมต่อกับขั้วที่สอดคล้องกันของซ็อกเก็ตจากนั้นเสียบปลั๊กทดสอบเข้าไป ซ็อกเก็ตและปลั๊กทดสอบเชื่อมต่อกับขั้วที่สอดคล้องกันของอุปกรณ์ทดสอบที่อุณหภูมิสูงขึ้นดังต่อไปนี้:
