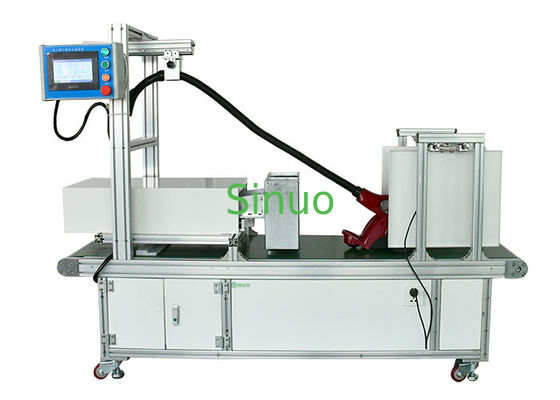

เครื่องดูดฝุ่นมีการชนกับอุปกรณ์ทดสอบ Doorpost ตามมาตรฐาน IEC 60312
| Control Method: | การควบคุม PLC | Test Station: | หนึ่ง |
| Test Bench Size: | 2500 × 800 × 1500mm | Threshold Distance: | 1000mm |
| Doorpost Distance: | 2000mm | Running Speed: | 550mm / s |
| Applied Standard: | IEC 60312-1 | Applied Clause: | ข้อ 6.7 |
| High Light: | อุปกรณ์ทดสอบเสาประตู IEC 60312,เครื่องดูดฝุ่นอุปกรณ์ทดสอบเสาประตู |
||
IEC 60312 เครื่องดูดฝุ่นการใช้งานเกินและกระแทกกับขีด จำกัด และอุปกรณ์ทดสอบเสาประตู
มาตรฐานและข้อกำหนด:
อุปกรณ์ทดสอบการกระแทกนี้เป็นไปตามข้อกำหนดของ IEC 60312-1 ข้อ 6.7 รูปที่ 14 และ 15
ใช้เพื่อประเมินความสามารถของเครื่องดูดฝุ่นในการต้านทานการกระแทกเมื่อผ่านธรณีประตูหรือชนเสาประตูมีการทดสอบทั้งหมด 500 รอบเพื่อประเมินอายุการใช้งานและความต้านทานการกระแทกของเครื่องดูดฝุ่นในขณะเดียวกันก็มีการทดสอบความทนทานของท่อที่มีกระแสไฟฟ้าของเครื่องดูดฝุ่นด้วยเป็นเครื่องมือตรวจสอบคุณภาพประสิทธิภาพสูงสำหรับเครื่องดูดฝุ่น
คุณสมบัติของอุปกรณ์:
เกณฑ์การทดสอบและเสาประตูได้รับการออกแบบตามข้อกำหนดการวาดภาพมาตรฐานมีธรณีประตูกั้นที่ระยะ 1M ถึงตัวทำความสะอาดแวคัมม์บนโต๊ะวิ่งและเสาประตูกันกระแทกตั้งไว้ที่ 2Mใช้มอเตอร์ฉุดเซอร์โว + สายพานยางยืดที่ทนต่อการสึกหรอเครื่องนี้ติดตั้งท่อดูดฝุ่นเครื่องดูดฝุ่นกลไกการยึดแคลมป์และระบบแนะนำการวิ่งทำจากสเตนเลสสตีลที่มีแรงเสียดทานต่ำซึ่งมีความทนทานและราบรื่นระบบควบคุมใช้โหมดการทำงานของหน้าจอสัมผัส Mitsubishi PLC + Taiwan WEINVIEWอุปกรณ์ทดสอบสามารถควบคุมการเปิดและปิดเครื่องดูดฝุ่นและปรับเวลาเปิดปิดเครื่องได้สามารถกำหนดความเร็วในการเดินและจำนวนการทดสอบได้เมื่อการทดสอบเสร็จสิ้นการทดสอบจะหยุดโดยอัตโนมัติและส่งเสียงเตือนแม้ว่าไฟจะถูกตัดไป แต่เวลาในการทดสอบปัจจุบันจะยังคงอยู่และการทดสอบที่เหลือจะดำเนินต่อไปหลังจากการโทร
พารามิเตอร์ทางเทคนิค:
| กำลังไฟฟ้าเข้า | ตรงกับข้อกำหนดแหล่งจ่ายไฟในพื้นที่ของลูกค้า |
| วิธีการควบคุม | การควบคุม PLC การทำงานของหน้าจอสัมผัส |
| สถานี | หนึ่ง (สามารถปรับแต่งได้) |
| ขนาดม้านั่งทดสอบ | 2500 × 800 × 1500 มม |
| ระยะทางเกณฑ์ | 1000 มม |
| ระยะห่างของประตูบ้าน | 2000 มม |
| ความเร็วในการวิ่ง | 550 มม. / วินาทีระยะการเดินทางสัมพัทธ์ของเครื่องดูดฝุ่นมากกว่า 0.5 ม. และความเร็วในการเคลื่อนที่ปรับได้มากกว่า 0.5 ม. / วินาที |
| ช่วงการนับ | 0-99999 |
| กลไกการขับเคลื่อน | โหมดขับเคลื่อนรอกมอเตอร์ซึ่งมีลักษณะการทำงานที่มั่นคงและอายุการใช้งานยาวนาน |
| กลไกการยึด | ตัวยึดแบบพิเศษสามารถยึดและยึดได้ง่ายและสะดวก(การติดตั้งจริงขึ้นอยู่กับตัวอย่างมาตรฐานที่ลูกค้าให้ไว้) |
ทดสอบอุปสรรค:
ธรณีประตูที่ทำจากโพลีไมด์ 6 หรือไม้ที่มีความแข็งเทียบเท่าโดยมีขนาดหน้าตัดตามรูปที่ 14 ซึ่งวางอยู่ที่มุมระนาบกับเส้นกึ่งกลางของพื้นผิวทดสอบที่ระยะ 1 เมตรเลยตำแหน่งเริ่มต้นของน้ำยาทำความสะอาด (ดูรูป 15).
เสาประตูที่ทำจากเหล็กแผ่นที่มีขนาดตามรูปที่ 15 ซึ่งวางไว้ที่ด้านใดด้านหนึ่งของเส้นกึ่งกลางที่ระยะ 2 เมตรเลยจากตำแหน่งเริ่มต้นของตัวทำความสะอาด
