อุปกรณ์ทดสอบเครื่องซักผ้าสองประตู IEC60335-2-7
| Control Method: | การควบคุม PLC | Display Mode: | จอทัชสกรีน 7" |
| Test Stations: | 2 สถานีอิสระ | Drive Mode: | เซอร์โวมอเตอร์ |
| Clamping Method: | ถ้วยดูดสูญญากาศ | Door Open Speed: | 1.5 เมตร/วินาที |
| Test Force: | ปรับได้ 0-200N | Load Voltage: | 0-250V |
| High Light: | อุปกรณ์ทดสอบเครื่องใช้ไฟฟ้า IEC60335-2-7 อุปกรณ์ทดสอบความทนทานประตู 1.5 ม. / วินาที,1.5m/s Door Durability Testing Equipment |
||
IEC60335-2-7 เครื่องซักผ้าระบบทดสอบความทนทานของประตู 200N 1.5m / s
ภาพรวมของระบบ:
ระบบทดสอบความทนทานของประตูหรือฝาเครื่องซักผ้าเป็นไปตาม IEC 60335-2-11:2008 ข้อ 20.101, IEC 60335-2-7:2016 ข้อ 18 และ 22.104, IEC 60335-2-4:2006 ข้อ 18. ทดสอบความทนทานของอุปกรณ์ที่ประสานกันของประตูหรือฝาเครื่องซักผ้า และทดสอบแรงเมื่อลูกโซ่ถูกกระตุ้น เพื่อตรวจสอบความน่าเชื่อถือของอุปกรณ์ที่เชื่อมต่อยังใช้เพื่อช่วยในการทดสอบอื่นๆ สำหรับการเปิดและปิดการทำงานซ้ำๆ ของประตูหรือฝาเครื่องซักผ้า
ลักษณะทางเทคนิค:
| สถานีทดสอบ | 2 สถานีอิสระ หนึ่งสำหรับเครื่องซักผ้าเกลือกกลิ้งที่มีประตู อีกอันสำหรับเครื่องซักผ้า pulsator ที่มีฝาปิด |
| วิธีการควบคุม | การควบคุมแบบบูรณาการอัจฉริยะของ PLC, การทำงานของอินเทอร์เฟซระบบสัมผัสแบบ humanized ขนาด 7 นิ้ว |
| โหมดขับเคลื่อน | เซอร์โวมอเตอร์ไดรฟ์ |
| วิธีการหนีบชิ้นงาน | ถ้วยดูดสูญญากาศ นิวเมติก |
| ประตู/ฝาเปิดหรือปิดความเร็ว | 0-360 °/s (1.5m/s) สามารถตั้งค่าล่วงหน้าได้ |
| มุมเปิดหรือปิดของประตู/ฝา | 0-130° สามารถตั้งค่าล่วงหน้าได้ |
| เวลาทดสอบ | 0-999999times สามารถตั้งค่าล่วงหน้าได้ |
| แรงเปิดหรือปิดประตู/ฝา | 0-200N สามารถตั้งค่าล่วงหน้าได้ (ค่าแรงเปิดเป็นเพียงการทดสอบแรงดึงเมื่ออุปกรณ์เชื่อมต่อถูกกระตุ้นเพื่อล็อคประตู) |
| โหลดแรงดัน | 0-250V ปรับได้ |
| กลไกการดำเนินการเสริม | เครื่องซักผ้าเริ่มกดก้านสูบ (ปรับแต่งได้) |
| เนื้อหาทดสอบ |
การทดสอบความทนทานของตัวล็อกประตูเครื่องซักผ้าแบบเกลือกกลิ้ง (IEC 60335-2-11 ข้อ 20.101, IEC 60335-2-7 ข้อ 18.101) การทดสอบความทนทานของฝาปิดเครื่องซักผ้า Pulsator (IEC 60335-2-11 ข้อ 20.101, IEC 60335-2-7 ข้อ 18.101) การทดสอบการเปิดฝาเครื่องซักผ้า Pulsator ภายในวงจรการคายน้ำ (IEC 60335-2-7 ข้อ 18.102, IEC60335-2-4 ข้อ 18) ดึงการทดสอบเมื่อเปิดใช้งานอุปกรณ์เชื่อมต่อเพื่อล็อคประตู (IEC 60335-2-7 ข้อ 22.104) |
แอปพลิเคชัน:
มันถูกใช้เพื่อทดสอบความทนทานของอุปกรณ์ที่เชื่อมต่อกันของประตูหรือฝาเครื่องซักผ้า และการทดสอบแรงเมื่อมีการเปิดใช้งานอินเตอร์ล็อค เพื่อตรวจสอบความน่าเชื่อถือของอุปกรณ์ที่เชื่อมต่อยังใช้เพื่อช่วยในการทดสอบอื่นๆ สำหรับการเปิดและปิดการทำงานซ้ำๆ ของประตูหรือฝาเครื่องซักผ้า
หลักการทดสอบ:
การดำเนินการเปิด/ปิดของอุปกรณ์ที่เชื่อมต่อกันจะถูกควบคุมผ่านโปรแกรมที่พัฒนาขึ้น ตัวควบคุมถูกขับเคลื่อนด้วยเซอร์โวมอเตอร์เพื่อเปิดและปิดประตูหรือฝาปิดด้วยความเร็วที่กำหนดโดยถ้วยดูดสูญญากาศจะดูดที่ประตูหรืออุปกรณ์ยึดจับที่ฝา ดังนั้น เพื่อตรวจสอบความน่าเชื่อถือของอุปกรณ์ที่เชื่อมต่อกันเซ็นเซอร์แรงถูกติดตั้งบนตัวควบคุมเพื่อสร้างการควบคุมแบบวงปิดด้วยเซอร์โวมอเตอร์ เพื่อควบคุมค่าแรงในการเปิด/ปิดของประตูหรือฝาได้อย่างแม่นยำ
คุณสมบัติของระบบ:

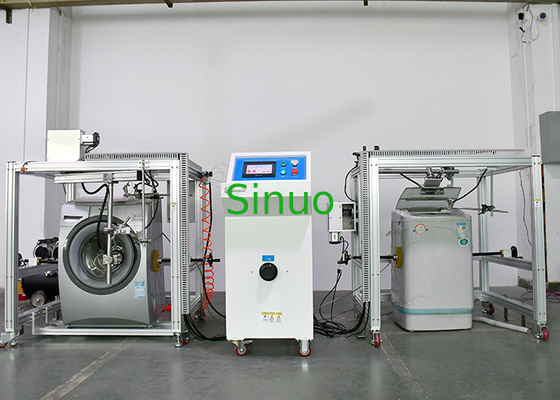

อุปกรณ์นี้รวมตู้ควบคุมไฟฟ้า (รวมถึงอุปกรณ์ควบคุมแรงดันไฟฟ้าโหลด) โครงและตัวปรับแต่งมีสถานีทดสอบสองแห่ง สถานีหนึ่งสำหรับเครื่องซักผ้าแบบเกลือกกลิ้งที่มีประตู อีกสถานีหนึ่งสำหรับเครื่องซักผ้าแบบพัลซาเตอร์แบบมีฝาปิด เวิร์กสเตชันทั้งสองสามารถดำเนินการทดสอบได้อย่างอิสระ
