กลเสาอากาศ Coax ซ็อกเก็ต IEC 60065 แข็งทดสอบเหล็กปลั๊ก
| Applied Standard: | IEC60065: 2014 | Applied Clause: | ข้อ 12.5 รูปที่ 9 |
| Material: | เหล็กชุบแข็ง | Hole Diameter: | Ф1.5mm |
| High Light: | ปลั๊กทดสอบที่ชุบแข็งเหล็กขนาด 1.5 มม. ข้อ 12.5 รูปที่ 9 ปลั๊กทดสอบที่ชุบแข็งเหล็ก,Clause 12.5 Figure 9 Hardened Steel Test Plug |
||

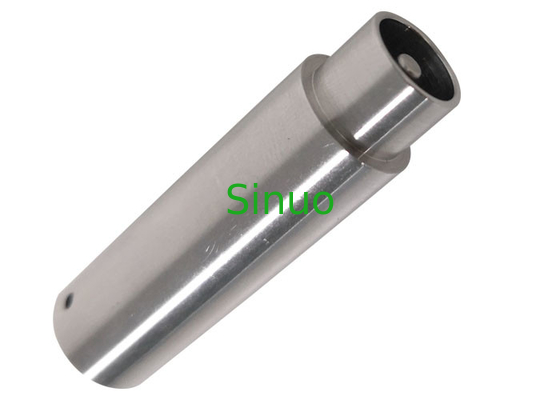

IEC 60065 ปลั๊กทดสอบเหล็กแข็งสำหรับการทดสอบทางกลบนซ็อกเก็ตเสาอากาศ Coax
ข้อมูลผลิตภัณฑ์:
ปลั๊กทดสอบสำหรับการทดสอบเชิงกลบนซ็อกเก็ตเสาอากาศเล้าโลมเป็นไปตาม IEC60065: 2014 ข้อ 12.5 รูปที่ 9
มันถูกใช้เพื่อตรวจสอบซ็อกเก็ตเสาอากาศโคแอกเชียลที่ติดตั้งบนอุปกรณ์และการรวมชิ้นส่วนหรือส่วนประกอบที่แยกชิ้นส่วนที่เป็นอันตรายจากส่วนที่เข้าถึงได้จะต้องถูกสร้างขึ้นเพื่อทนต่อความเครียดทางกลดังที่คาดไว้
พารามิเตอร์ทางเทคนิค:
ปลั๊กทดสอบทำจากเหล็กชุบแข็งทั้งหมด (สแตนเลส)ชิ้นส่วนทั้งหมดถูกกลึงด้วยความแม่นยำขนาดเป็นไปตาม IEC60065: 2014 รูปที่ 9 แสดงดังต่อไปนี้:
| 9.576 0 -0.1 | |
| ข | 8.05 ขั้นต่ำ |
| ค | 2.438 0 -0.1 |
| d | 9.1 ขั้นต่ำ |
| อี | 7.112 ขั้นต่ำ |
| ฉ | 0.8 ± 0.4 |
| ก. | 40 ± 0.4 |
| ชั่วโมง | 12 ± 0.4 |
| J | 43 ± 0.4 |
| k | R0.3 |
| เส้นผ่าศูนย์กลางรู | Ф1.5 |
ขั้นตอนการดำเนินงาน:
โปรดอ้างอิงมาตรฐานที่เกี่ยวข้อง
ใช้ IEC60065: 2014 ข้อ 12.5 เป็นตัวอย่าง:
การทดสอบความอดทน
ปลั๊กทดสอบถูกเสียบและถอนออกจากซ็อกเก็ต 100 ครั้งจะต้องระมัดระวังไม่ให้เกิดความเสียหายกับซ็อกเก็ตอย่างจงใจระหว่างการเสียบและการถอดปลั๊กทดสอบ
