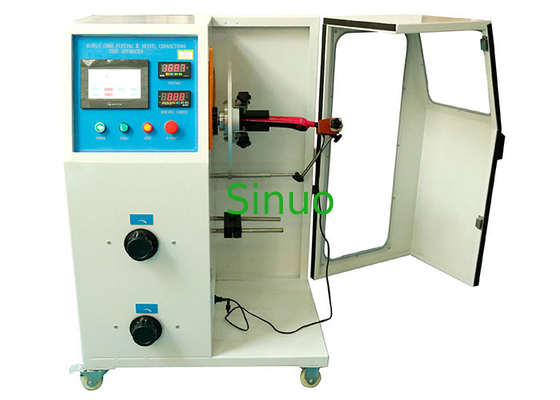

เครื่องใช้ไฟฟ้าในการดูแลผิวและการยืดและการทดสอบอุปกรณ์หมุนพร้อมฝาครอบป้องกัน

อุปกรณ์ทดสอบการงอและหมุนของเครื่องใช้ไฟฟ้าพร้อมฝาครอบป้องกัน

มาตรฐานและข้อกำหนด:

IEC60335-1: 2016“ ในครัวเรือนและเครื่องใช้ไฟฟ้าที่คล้ายกัน - ความปลอดภัย - ส่วนที่ 1: ข้อกำหนดทั่วไป” ข้อ 23.3 และ 25.14

IEC60335-2-23: 2003“ ในครัวเรือนและเครื่องใช้ไฟฟ้าที่คล้ายกัน - ความปลอดภัย - ส่วนที่ 2-23: ข้อกำหนดเฉพาะสำหรับเครื่องใช้สำหรับการดูแลผิวหรือเส้นผม” ข้อ 11.101

IEC60884-1: 2013“ ปลั๊กและเต้ารับสำหรับใช้ในครัวเรือนและวัตถุประสงค์ที่คล้ายกัน - ส่วนที่ 1: ข้อกำหนดทั่วไป” ข้อ 23.4

IEC60745-1: 2006“ ความปลอดภัยของเครื่องมือไฟฟ้าที่ใช้มอเตอร์แบบมือถือส่วนที่ 1: ข้อกำหนดทั่วไป” ข้อ 24.12

IEC60227-2: 2003“ สายเคเบิลหุ้มฉนวนโพลีไวนิลคลอไรด์ที่มีแรงดันไฟฟ้าสูงสุดและรวม 450 / 750V - ส่วนที่ 2: วิธีทดสอบ” ข้อ 3.2

ตัวอย่างและข้อ จำกัด :

เครื่องใช้ในครัวเรือน (เช่นเตารีดไฟฟ้า) พร้อมสายไฟที่ต้องเคลื่อนย้ายระหว่างการทำงาน

เครื่องใช้ไฟฟ้าที่มีการเชื่อมต่อแบบหมุนได้เช่นเครื่องทำผม

เครื่องมือไฟฟ้าแบบมือถือ

สายทองแดง

ปลั๊กไฟ (หรือขั้วต่อ) ที่ไม่สามารถเปลี่ยนได้และซ็อกเก็ตมือถือที่ไม่ต้องการ

การประยุกต์ใช้:

ใช้เพื่อตรวจสอบประสิทธิภาพการต้านทานการงอของสายไฟ (ดัด) ของเครื่องใช้ในครัวเรือนขนาดเล็ก (เช่นหม้อกาแฟ / เตารีดไฟฟ้า) ใช้สำหรับเครื่องทดสอบความทนทานต่อการงอของสายไฟของปลั๊กและซ็อกเก็ตและยังใช้เพื่อตรวจสอบประสิทธิภาพการเพิ่มขึ้นของอุณหภูมิ ของข้อต่อแบบหมุนของอุปกรณ์ดูแลเส้นผมและผิวหนังหลังจากการหมุนอย่างต่อเนื่อง

หลักการทดสอบ:

ปลายด้านหนึ่งของตัวอย่างได้รับการแก้ไขและการหมุนของปลายอีกด้านหนึ่งจะขับเคลื่อนด้วยมอเตอร์ในเวลาเดียวกันแรงดันไฟฟ้าที่กำหนดและ 1.25 เท่าของกระแสไฟฟ้าที่กำหนดจะถูกนำไปใช้กับตัวอย่างและน้ำหนัก 1N จะถูกแขวนไว้บนสายไฟที่ยืดหยุ่นของตัวอย่างเพื่อให้ตัวอย่างที่มีพลังงานหมุนในอัตราที่แน่นอนภายใต้ภาระจากนั้นวัดค่า อุณหภูมิที่สูงขึ้นของหน้าสัมผัสแบบเลื่อนหลังจากเสร็จสิ้นเวลาทดสอบที่ตั้งไว้ล่วงหน้า

โครงสร้าง:

อุปกรณ์ทดสอบใช้ระบบควบคุม Mitsubishi PLC หน้าจอสัมผัสสีขนาด 7 นิ้วระบบปฏิบัติการอัจฉริยะเซอร์โวมอเตอร์ควบคุมมุมทดสอบเครื่องมือดิจิตอลที่มีความแม่นยำสูงการแปลงความถี่ดิจิตอลประสิทธิภาพสูงการควบคุมความเร็วที่แม่นยำตัวจับเวลาหน่วยความจำตัวเลขหกตัวที่หนีบรวมมัลติฟังก์ชั่นมาตรวัดศูนย์กลางการหมุนปรับมุมดัดได้กำลังขับ 4kw ยังสามารถจ่ายกระแสโหลดให้ ตัวอย่างทดสอบ (กระแสไฟฟ้าที่กำหนดของตัวอย่างทดสอบ 1.25 เท่า)สามารถตั้งเวลาทดสอบ (สูงสุด 999999 ครั้ง) ความเร็วในการทดสอบและมุมทดสอบได้มีฟังก์ชั่นตรวจจับกระแสไฟฟ้า

พารามิเตอร์ทางเทคนิค:



แผนผังของการงอ อยู่รวมกัน
