| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | ไม้อัด |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | L / C ,, T / T เวสเทิร์นยูเนี่ยน MoneyGram |
| ความสามารถในการจัดหา: | 20 ชุดต่อเดือน |

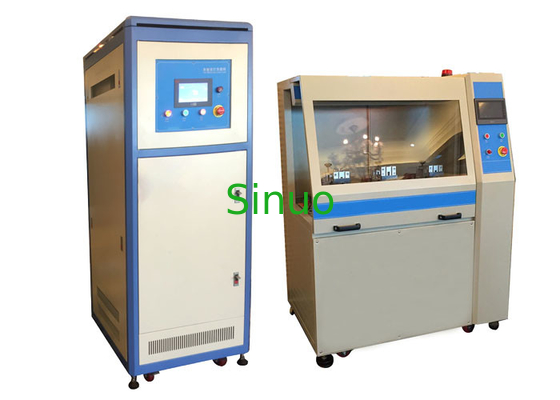

ระบบทดสอบความจุทำลายอัตโนมัติสำหรับสวิทช์ที่มีไว้สำหรับโหลดหลอดไฟแบบ Ballasted
มาตรฐานและข้อ:
ระบบนี้ถูกออกแบบและผลิตตามมาตรฐาน IEC 60669-1: 2017 ข้อ 19.3 และ IEC 60669-2-1: 2015 ข้อ 19.109มันเป็นระบบทดสอบอัตโนมัติเต็มรูปแบบตามความสามารถในการอ่านของสวิตช์ที่มีแรงดันไฟฟ้า 250V รวมถึงระบบควบคุมอุตสาหกรรมอัจฉริยะ (ออสซิลโลสโคปในตัว) เครื่องทดสอบความทนทานของสวิตช์และตู้โหลดหลอดไฟแบบบัลลาสต์(สวิตช์ที่มีแรงดันไฟฟ้าสูงสุดที่ 130V จะต้องกำหนดค่าแยกต่างหากพร้อมกล่องโหลดหลอดไฟแบบบัลลาสต์แบบฝังตัวเอง)
ตัวอย่างและข้อ จำกัด :
สวิทช์สำหรับการโหลดหลอดบัลลาสต์ด้วยตนเอง
การประยุกต์ใช้:
อุปกรณ์นี้เหมาะสำหรับการทำลายความจุและการทดสอบอายุการใช้งานปกติของสวิทช์สำหรับโหลดหลอดไฟแบบบัลลาสต์ด้วยตนเองสวิทช์ที่มีไว้สำหรับโหลดหลอดบัลลาสต์ตัวเอง (SBL) จะต้องทนต่อโดยไม่ต้องสวมใส่มากเกินไปหรือเป็นอันตรายอื่น ๆ ความเครียดไฟฟ้าและความร้อนที่เกิดขึ้นเมื่อควบคุมวงจรหลอดบัลลาสต์ด้วยตนเองเมื่อต้องการตรวจสอบว่าสวิตช์มีการเกิดขึ้นอย่างต่อเนื่องหรือไม่เกิดการเชื่อมของหน้าสัมผัสปรากฏการณ์การยึดเกาะของผู้ติดต่อหรือการปิดระยะยาวหรือปรากฏการณ์การขาดการเชื่อมต่อเพื่อทดสอบว่าการสึกหรอมากเกินไปหรือผลกระทบที่เป็นอันตรายอื่น ๆ
หลักการทดสอบ:
IEC60669-1: 2017 และ IEC60669-2-1: 2015, สำหรับสวิตช์ที่มีแรงดันไฟฟ้า 250V เท่านั้น
วงจรกล่องโหลดจะต้องเป็นไปตามรูปที่ 12b และข้อ 19.3 โดยมีสะพาน rectifier และตัวเก็บประจุ
ค่าของ R2 และ C ในการโหลด B จะถูกเลือกเพื่อให้ถึงค่า (± 5%) สำหรับ I peak และ I2t ตามที่กำหนดในตารางที่ 19 เมื่อหน้าสัมผัสสวิตช์ปิดที่มุม 90 °± 5 °ค่าของ R4 จะถูกเลือกให้เข้าถึงกระแสเป็นแอมแปร์เพื่อให้ได้กำลัง SBL ที่สอดคล้องกันตามที่กำหนดในตารางที่ 19
จะต้องเลือกค่า R2 และ C ในโหลด B หมายความว่าความต้านทาน R3 และตัวเก็บประจุ C สามารถปรับได้
ค่า (± 5%) สำหรับ I peak และ I2t ตามที่กำหนดในตารางที่ 19 เมื่อหน้าสัมผัสสวิตช์ปิดที่มุม 90 °± 5 ° 'หมายความว่าได้รับการปรับเทียบหนึ่งและ I2t ที่ 90 ° และอุปกรณ์จะต้องมีการควบคุมการปิด 90 °การควบคุมการปิด 90 °ไม่ทำงานในระหว่างการทดสอบปกติและสวิตช์เปิด / ปิดของสวิตช์จะเปิดที่มุมเฟสแบบสุ่มเช่นเดียวกับการทำงานประจำวัน
'ค่าของ R4 จะถูกเลือกให้เข้าถึงกระแสในหน่วยแอมแปร์เพื่อให้ได้กำลัง SBL ที่สอดคล้องกัน' หมายความว่ากระแสไฟที่ได้รับการจัดอันดับนี้ไม่ใช่กระแสที่ได้รับการจัดอันดับของสวิตช์ แต่กำลังที่สอดคล้องกันของตารางที่ 2
พารามิเตอร์ทางเทคนิค:
| สิ่งของ | เนื้อหา |
| อำนาจ | จับคู่แหล่งจ่ายไฟภายในของลูกค้า |
| ระบบควบคุมอุตสาหกรรมอัจฉริยะ |
IPC: IPC-810E ซอฟต์แวร์การกำหนดค่า: E5 Oscilloscope: Tektronix หรือ Agilent โมดูลการได้มา: หลายอย่าง ขนาด: WDH = 600 * 500 * 1450 มม. การพ่นผงไฟฟ้าสถิต |
| สวิทช์ทดสอบความอดทน Machie |
สถานี: 3 สถานีทดสอบอิสระ ระบบควบคุม: หน้าจอสัมผัสสี LCD ขนาด 7 นิ้ว + PLC + เซอร์โวมอเตอร์มีอินเตอร์เฟสการสื่อสารที่สะดวกสำหรับการใช้งานออนไลน์หรือการสื่อสารกับอุปกรณ์อื่น ๆ (เช่นโหลดต่างๆ) ทำให้สามารถรวบรวมข้อมูลและสถิติได้ ทดสอบจังหวะ: 0.1 ～ 100 มม. สามารถตั้งค่าล่วงหน้าได้ ทดสอบความเร็ว: 0.1 ～ 200mm / s สามารถตั้งค่าได้ เวลาเปิด / ปิด: ระยะเวลา 'เปิด' จะเป็น (25 + 5 0)% ของรอบทั้งหมดและระยะเวลา 'ปิด' (750 -5)%, 0.1 ～ 99.9 สามารถตั้งค่าล่วงหน้าได้ อัตราการทำงาน: 3 - 40 ครั้งสามารถตั้งค่าที่เกี่ยวข้องกับจังหวะการทดสอบความเร็วการทดสอบและการตั้งค่าเวลาเปิด / ปิด การตรวจจับสัญญาณเตือน: วงจรการตรวจจับในตัวเมื่อผลิตภัณฑ์ถูกตรวจพบว่าไม่มีคุณสมบัติมีการเตือนด้วยเสียงและภาพและมีการแจ้งข้อความ:
พอร์ตการเชื่อมต่อโหลด: โหลดการทดสอบที่แตกต่างกันสามารถเชื่อมต่อได้ตามต้องการเช่นโหลดหลอดไส้ทังสเตน, โหลดหลอดบัลลาสต์ภายนอก, โหลดทีวี, โหลดอุปนัย, โหลด capacitive, โหลดมอเตอร์และอื่น ๆ ขนาด: W1250mm × D650mm × H1150mm; น้ำหนัก: 100kg |
| ตู้โหลดหลอดไฟอับเฉา |
ค่าแรงดันที่แสดง: ช่วง 0 ~ 300V, ความแม่นยำ 0.5, พลังงานแสดงค่า: 0 ~ 9KW แม่นยำ 0.5 ช่องสัญญาณออก: 3 ช่องสัญญาณ (สองช่องสัญญาณคือ 250W และอีกช่องทาง 400W) สวิตช์แรงดันไฟฟ้า: 250V ~ แรงดันไฟฟ้าอินพุตสามารถปรับได้พารามิเตอร์การทำงานทั้งหมดตั้งไว้ที่ 250V ~ รวมถึง W, Iจุดสูงสุด, ผม2t, และการส่งสัญญาณรูปคลื่นในปัจจุบัน จัดอันดับปัจจุบัน 10A, 13A, 16A, 20A สี่ตัวเลือก อุปกรณ์แต่ละชิ้นมีอุปกรณ์ควบคุมการปิด (หน้าจอสัมผัสเลือกฟังก์ชั่น "การสอบเทียบ") แต่ละครั้งอยู่ในการนำมุม 90 องศาฟังก์ชั่นนี้สามารถใช้สำหรับการสอบเทียบอุปกรณ์เบื้องต้นและการตรวจสอบการวัด ด้วยฟังก์ชั่นการป้องกันการเปิด / ปิดยาวเวลาในการป้องกัน 1 ~ 99S สามารถตั้งค่าไว้ล่วงหน้าการปิดระบบป้องกันสัญญาณเตือนภัย |
| ใช้สภาพแวดล้อม | อุณหภูมิ 5 ~ 40 ° C ความชื้นสัมพัทธ์ 20 ~ 90% RH ความดันบรรยากาศ 80 ~ 106kpaไม่มีการสั่นสะเทือนรุนแรงไม่มีการรบกวนทางแม่เหล็กไฟฟ้าไม่มีฝุ่นก๊าซกัดกร่อนการกระจายความร้อนที่ดี |
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
|
|
