| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | ไม้อัด |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | L / C ,, T / T เวสเทิร์นยูเนี่ยน MoneyGram |
| ความสามารถในการจัดหา: | 20 ชุดต่อเดือน |

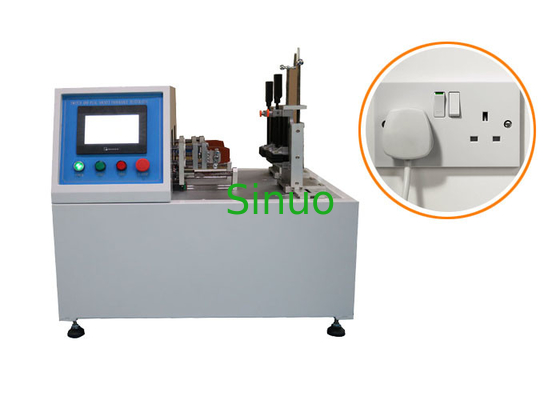

ปลั๊กสวิทช์ซ็อกเก็ตซ็อกเก็ตความจุสูงสุดและอุปกรณ์ทดสอบความทนทานในการใช้งานปกติ
มาตรฐานและข้อ:
IEC60884-1: 2013“ ปลั๊กและเต้ารับสำหรับครัวเรือนและวัตถุประสงค์ที่คล้ายกัน - ส่วนที่ 1: ข้อกำหนดทั่วไป” ข้อ 20 และ 21
IEC61058-1: 2016“ สวิตช์สำหรับเครื่องใช้ตอนที่ 1: ข้อกำหนดทั่วไป” ข้อ 17
IEC60669-1: 2017“ สวิตช์สำหรับครัวเรือนและการติดตั้งระบบไฟฟ้าคงที่ - ส่วนที่ 1: ข้อกำหนดทั่วไป” ข้อ 18 และ 19
IEC60320-1: 2018“ อุปกรณ์ต่อพ่วงเครื่องใช้ไฟฟ้าสำหรับครัวเรือนและวัตถุประสงค์ทั่วไปที่คล้ายกัน - ส่วนที่ 1: ข้อกำหนดทั่วไป” ข้อ 19 และ 20
ตัวอย่างและข้อ จำกัด :
ปลั๊กและซ็อกเก็ตต่างๆตัวเชื่อมต่ออุปกรณ์สวิตช์และอุปกรณ์ไฟฟ้าอื่น ๆ ที่คล้ายกัน
การประยุกต์ใช้:
มันถูกใช้เพื่อตรวจสอบความสามารถในการแตกหักและความทนทานในการใช้งานปกติของสวิตช์ปลั๊กและซ็อกเก็ตข้อต่อสำหรับใช้ในครัวเรือนและการติดตั้งไฟฟ้าที่คล้ายคลึงกันเพื่อประเมินว่าสวิตช์ปลั๊กและซ็อกเก็ตสามารถทนต่ออันตราย มีการติดต่อหรือการปิดหรือตัดการเชื่อมต่อระยะยาวและมีการสึกหรอมากเกินไปและผลกระทบที่เป็นอันตรายอื่น ๆ
หลักการทดสอบ:
อุปกรณ์ทดสอบใช้มอเตอร์เซอร์โวเพื่อขับเคลื่อนกลไกการติดตั้งจากนั้นตัวอย่างจะถูกกดเป็นเส้นตรงสลับหมุนและอื่น ๆ และมาพร้อมกับแรงดันไฟฟ้าและกระแสไฟฟ้าสามารถตั้งค่าเวลาทดสอบความเร็วการทดสอบจังหวะและมุมบนหน้าจอสัมผัสได้
โครงสร้าง:
มัน adopts กรอบหนึ่ง, เซอร์โวมอเตอร์, บอลสกรูที่มีความแม่นยำและเข็มขัดซิงโคร, หน้าจอสัมผัสสีขนาด 7 นิ้วสำหรับการดำเนินงานที่เป็นมนุษย์และมีฟังก์ชั่นการแสดงผลดิจิตอลที่มีประสิทธิภาพ, ระบบควบคุมอัจฉริยะ PLC, สามแกน , สวิตช์สลับ, สวิตช์โยก, สวิตช์หมุน, ปลั๊กและซ็อกเก็ต
ใช้สภาพแวดล้อม:
แหล่งจ่ายไฟ: AC220V ± 10% / 50-60Hz หรือตรงกับความต้องการแหล่งจ่ายไฟภายในของลูกค้า
อุณหภูมิในการทำงาน 0-40 ° C ความชื้น 30% -90%
พารามิเตอร์ทางเทคนิค:
| แบบ | SN2116A | SN2116B |
| สถานีทดสอบ |
2 สถานี (สามารถรวมกันสามแบบดังต่อไปนี้): 2 สถานีอิสระเชิงเส้น;หรือ 2 สถานีอิสระหมุนหรือ 1 สถานีอิสระ 1 การหมุน 1
|
6 สถานี: 3 สถานีซิงค์เชิงเส้นและ 3 สถานีซิงค์หมุน |
| วิธีการควบคุมไฟฟ้า | PLC ระบบควบคุมอัจฉริยะการทำงานหน้าจอสัมผัสแบบมนุษย์ขนาด 7 นิ้ว | PLC ระบบควบคุมอัจฉริยะการทำงานหน้าจอสัมผัสแบบมนุษย์ขนาด 7 นิ้ว |
| โหมดขับเคลื่อน | เซอร์โวมอเตอร์ขับเคลื่อน | เซอร์โวมอเตอร์ขับเคลื่อน |
| ตัวอย่างวิธีการจับยึด |
วิธีการจับยึดทางกลสามารถปรับตำแหน่งของจุดจับยึดของแกน 3 แกนได้
|
วิธีการจับยึดทางกลสามารถปรับตำแหน่งของจุดจับยึดของแกน 3 แกนได้
|
| กลไกแบบถอดเปลี่ยนได้ | อุปกรณ์ติดตั้งแบบสากล, ก้านกดสำหรับสวิตช์ปุ่ม, กลไกสลับสำหรับสวิตช์สลับ, กลไกรอกสำหรับสวิตช์โยก | อุปกรณ์ติดตั้งแบบสากล, ก้านกดสำหรับสวิตช์ปุ่ม, กลไกสลับสำหรับสวิตช์สลับ, กลไกรอกสำหรับสวิตช์โยก |
| Linear Stroke | 0-100 มม. สามารถตั้งค่าล่วงหน้าได้ | 0-100 มม. สามารถตั้งค่าล่วงหน้าได้ |
| มุมการหมุน | 0-360 °สามารถตั้งค่าเกียร์ได้หลายแบบ | 0-360 °สามารถตั้งค่าเกียร์ได้หลายแบบ |
| เวลานำ | 0-99.9 วินาทีสามารถตั้งค่าล่วงหน้าได้ | 0-99.9 วินาทีสามารถตั้งค่าล่วงหน้าได้ |
| ทดสอบความเร็ว | 15 ครั้ง / นาที 7.5 ครั้ง / นาที 30 ครั้ง / นาทีสามารถตั้งค่าล่วงหน้าได้ | 15 ครั้ง / นาที 7.5 ครั้ง / นาที 30 ครั้ง / นาทีสามารถตั้งค่าล่วงหน้าได้ |
| ทดสอบครั้ง | 0 ~ 999999 ครั้งสามารถตั้งไว้ล่วงหน้า | 0 ~ 999999 ครั้งสามารถตั้งไว้ล่วงหน้า |
| โหลดพาวเวอร์ซัพพลาย | บล็อกเทอร์มินัลภายนอก 2 แชนเนล | บล็อกเทอร์มินัลภายนอก 6 ช่อง |
| ข้อพิจารณาเพิ่มเติม | สวิตช์แบบหมุนสามารถทดสอบได้ที่สถานีหมุนเท่านั้นสวิตช์ปุ่มสวิตช์สลับสวิตช์โยกสวิตช์ปลั๊กและซ็อกเก็ตสามารถทดสอบได้ที่สถานีเชิงเส้น | สวิตช์แบบหมุนสามารถทดสอบได้ที่สถานีหมุนเท่านั้นสวิตช์ปุ่มสวิตช์สลับสวิตช์โยกสวิตช์ปลั๊กและซ็อกเก็ตสามารถทดสอบได้ที่สถานีเชิงเส้น |
| เนื้อหาทดสอบ |
ทำลายการทดสอบความสามารถของสวิตช์ การทดสอบความทนทานในการใช้งานตามปกติสำหรับสวิตช์ การทดสอบความสามารถในการแตกหักของปลั๊กและเต้ารับ การทดสอบความทนทานในการใช้งานตามปกติสำหรับปลั๊กและเต้ารับ การทดสอบความสามารถของอุปกรณ์ข้อต่อเพลา การทดสอบความทนทานในการใช้งานตามปกติสำหรับอุปกรณ์ต่อพ่วง |
ทำลายการทดสอบความสามารถของสวิตช์ การทดสอบความทนทานในการใช้งานตามปกติสำหรับสวิตช์ การทดสอบความสามารถในการแตกหักของปลั๊กและเต้ารับ การทดสอบความทนทานในการใช้งานตามปกติสำหรับปลั๊กและเต้ารับ การทดสอบความสามารถของอุปกรณ์ข้อต่อเพลา การทดสอบความทนทานในการใช้งานตามปกติสำหรับอุปกรณ์ต่อพ่วง |
| ขนาดและน้ำหนัก | ประมาณ: 800 × 800 × 800 (มม.) W × D × H, 100 กิโลกรัม | ประมาณ: 1200 × 800 × 800 (มม.) W × D × H, 150 กิโลกรัม |
