| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | ไม้อัด |
| ระยะเวลาการจัดส่ง: | 1 เดือน |
| วิธีการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ MoneyGram |
| ความสามารถในการจัดหา: | 20 ชุดต่อเดือน |

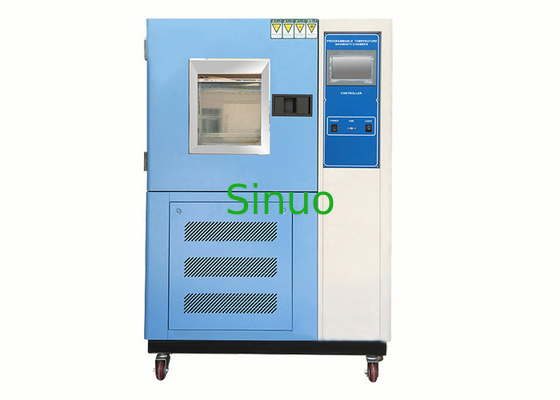

IEC 62133 เซลล์แบตเตอรี่ความร้อนขี่จักรยานห้องทดสอบความร้อนต่ำและอุณหภูมิสูง
ข้อมูลทั่วไป:
อุปกรณ์ทดสอบการปั่นจักรยานที่อุณหภูมิสูงและต่ำส่วนใหญ่จะใช้สำหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ส่วนประกอบและวัสดุอื่น ๆ ของการทดสอบที่อุณหภูมิต่ำสูงสลับอุณหภูมิการทดสอบความร้อนชื้นสภาพแวดล้อมจำลองการทดสอบความน่าเชื่อถือ ฯลฯ
อุปกรณ์ทดสอบนี้ใช้ตัวควบคุมไมโครคอมพิวเตอร์ที่มีความแม่นยำสูงโปรแกรมหน้าจอสัมผัส LCD สี TFT ขนาด 7 นิ้วและซอฟต์แวร์อัจฉริยะซึ่งสามารถใช้งานได้ง่ายและมีมนุษยธรรม
เป็นไปตามมาตรฐาน:
เป็นไปตาม IEC62133: 2017 ข้อ 7.2.4, IEC62133: 2012 ข้อ 7.2.4, IEC60086-4 ข้อ 6.4.2 เป็นต้น
พารามิเตอร์ทางเทคนิค:
| ปริมาณและขนาด | |
| ปริมาณที่มีประสิทธิภาพ | 150L (สามารถกำหนดเองได้) |
| มิติด้านใน | W500 มม. * H600 มม. * D500 มม. (สามารถกำหนดเองได้) |
| มิติโดยรวม | W700mm * H1750mm * D1570mm (สามารถกำหนดเองได้) หมายเหตุ: ขนาดโดยรวมที่แน่นอนกรุณาอ้างอิงถึงภาพวาดการออกแบบขั้นสุดท้าย! |
| ประสิทธิภาพ | |
| เงื่อนไข | อากาศเย็นประเภทภายใต้สภาพแวดล้อมอุณหภูมิ + 5 ℃℃ + 35 ℃ความชื้นสัมพัทธ์≤85% ไม่มีภาระ (ไม่มีชิ้นงานทดสอบในโซนทดสอบ) |
| ชั่วคราว พิสัย | -40 ℃ ~ + 150 ℃ |
| ชั่วคราว ความผันผวน | ± 0.5 ℃ |
| ชั่วคราว การเบี่ยงเบน | ≤± 2.0 ℃ |
| ชั่วคราว เอกรูป | ≤2.0℃ |
| ชั่วคราว เวลาทำความร้อน | จาก -40 ℃ถึง 80 ℃, เต็มรูปแบบที่ไม่ใช่เชิงเส้นเฉลี่ยประมาณ 5 ℃ / นาทีไม่มีโหลด |
| ชั่วคราว เวลาทำความเย็น | จาก 80 ℃ถึง -40 ℃, ช่วงเต็มรูปแบบที่ไม่ใช่เชิงเส้นเฉลี่ยประมาณ 5 ℃ / นาทีไม่มีโหลด |
| ชั่วคราว ทำเลย | ≤± 2 ℃ |
| แม็กซ์ กำลังโหลด | ไม่ |
| ช่วงความชื้น | 20% RH ~ 98% RH |
| ความผันผวนของความชื้น | ≤± 2.5% RH |
| ค่าเบี่ยงเบนความชื้น | > 75% RH: ≤ + 2, -3% RH, <75% RH: ≤± 5% RH |
| ค่าคงที่สูงสุด โหลดความร้อน | ไม่ |
อุณหภูมิ การควบคุมความชื้น Diagraph |
|
| สัญญาณรบกวน | dB70dB (ระดับ A) |
| โครงสร้างและวัสดุ | |
| ห้องภายนอก | นำมาใช้เรซินไฟฟ้าสถิตคู่สีอุณหภูมิสูงแผ่นสังกะสี |
| หอการค้าภายใน | ห้องภายในที่มีความหนา 1.2 มม. SUS # 304 อุณหภูมิสูงและต่ำ ความต้านทานสแตนเลส ด้านล่างมีความหนา 2 มม. # 304 สแตนเลส เหล็กที่มีความแข็งแรงสูงเสริมการเชื่อมต่อท่อสแควร์กำลังการผลิตไฟฟ้าที่มี≥250KG / ㎡ |
| วัสดุฉนวน | นำมาใช้ความแข็งแรงสูงสารหน่วงไฟ PU ฉนวนโพลียูรีเทนโฟมวัสดุที่มีความหนา 100 มม. ค่าสัมประสิทธิ์การเก็บรักษาความร้อนน้อยกว่า 0.0212kcal / Mohr |
| ประตูห้อง | ประตูเดียวเปิดขนาดประตู: W500XH600mm |
| หน้าต่างสังเกต | ด้วยหน้าต่างสังเกตแก้วสุญญากาศ (W300 xH400mm) ที่ประตู และโครงประตูพร้อมอุปกรณ์กันความร้อนไฟฟ้าอุปกรณ์ป้องกันการเย็นจัดและป้องกันการควบแน่นช่วยให้สามารถสังเกตชิ้นงานได้อย่างชัดเจนภายใต้การทดสอบ |
| หลุมทดสอบ | หนึ่งรูทดสอบ ￠ 50 มม. ที่ด้านซ้ายของห้องด้วยซีลซิลิกอนและฝาครอบสแตนเลส |
| การปิดผนึก | นำแถบยางซิลิกอนเดิมที่นำเข้ามาพร้อมกับประสิทธิภาพการซีลสูง |
| ผู้ถือตัวอย่าง | ที่วางตัวอย่างสแตนเลส SUS # 304, 2 ชั้น, ความจุในการโหลด:＞ 50 กิโลกรัม / ชั้น |
| พอร์ตสมดุลแรงดัน | ติดตั้งอุปกรณ์ปรับสมดุลแรงดันเชิงกลที่ติดตั้งเพื่อหลีกเลี่ยงความแตกต่างของแรงดันที่มีผลต่อความแข็งแรงของห้องทดสอบเมื่อทำอุณหภูมิสูง ทดสอบความชื้นสูง |
| แสงสว่างภายในห้อง | ด้วยหลอดประหยัดไฟยี่ห้อ Philip หนึ่งหลอด (9W) ภายในหน้าต่างสังเกตการณ์ |
ขั้นตอนการทดสอบการหมุนเวียนความร้อนระหว่าง IEC 60086-4 และ IEC 62133-1 แตกต่างกันอย่างไร
ขั้นตอนการทดสอบตามมาตรฐาน IEC 60086-4: 2014 ข้อ 6.4.2:
เซลล์และแบตเตอรี่ทดสอบจะต้องเก็บไว้อย่างน้อย 6 ชั่วโมงที่อุณหภูมิทดสอบ 72 ℃ตามด้วยการเก็บรักษาอย่างน้อย 6 ชั่วโมงที่อุณหภูมิทดสอบ -40 ℃ เวลาสูงสุดในการถ่ายโอนไปยังแต่ละอุณหภูมิจะเป็น 30 นาที เซลล์ทดสอบและแบตเตอรี่แต่ละอันจะต้องผ่านขั้นตอนนี้ 10 ครั้ง ตามด้วยการเก็บรักษาอย่างน้อย 24 ชั่วโมงที่อุณหภูมิห้อง
สำหรับเซลล์และแบตเตอรี่ขนาดใหญ่ระยะเวลาของการสัมผัสกับอุณหภูมิทดสอบจะต้องเป็นอย่างน้อย 12 ชั่วโมงแทน 6 ชั่วโมง
ขั้นตอนการทดสอบตามมาตรฐาน IEC 62133-1: 2017 ข้อ 7.2.4:
เซลล์หรือแบตเตอรี่ที่ชาร์จเต็มแล้วอาจมีการขี่จักรยานอุณหภูมิ (-20 ℃, +75 ℃) ในห้องบังคับที่บังคับใช้ตามขั้นตอนต่อไปนี้
ขั้นตอนที่ 1: วางเซลล์หรือแบตเตอรี่ในอุณหภูมิแวดล้อม +75 ℃± 2 ℃เป็นเวลา 4 ชั่วโมง
ขั้นตอนที่ 2: เปลี่ยนอุณหภูมิโดยรอบเป็น 20 ℃± 5 ℃ภายใน 30 นาทีและรักษาที่อุณหภูมินี้เป็นเวลาอย่างน้อย 2 ชั่วโมง
ขั้นตอนที่ 3: เปลี่ยนอุณหภูมิโดยรอบเป็น -20 ℃± 2 ℃ภายใน 30 นาทีและรักษาที่อุณหภูมินี้เป็นเวลา 4 ชั่วโมง
ขั้นตอนที่ 4: เปลี่ยนอุณหภูมิโดยรอบเป็น 20 ℃± 5 ℃ภายใน 30 นาทีและรักษาที่อุณหภูมินี้เป็นเวลาอย่างน้อย 2 ชั่วโมง
ขั้นตอนที่ 5: ทำซ้ำขั้นตอนที่ 1 ถึง 4 เพื่อทำอีกสี่รอบ เปลี่ยนจากขั้นตอนที่ 4 เป็นขั้นตอนที่ 1 ภายใน 30 นาที
ขั้นตอนที่ 6: หลังจากรอบที่ห้าให้เก็บเซลล์หรือแบตเตอรี่และทำการตรวจสอบด้วยสายตาหลังจากพักอย่างน้อย 24 ชั่วโมง
