ภาพรวม:

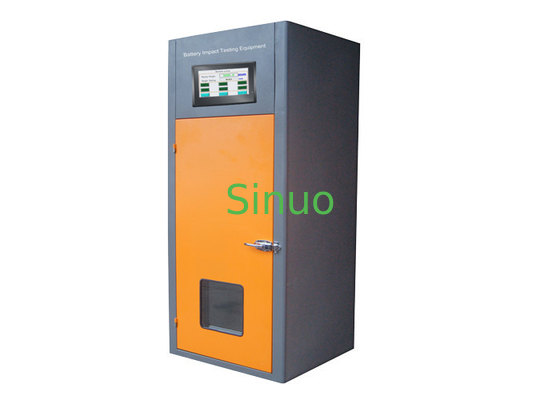

อุปกรณ์ทดสอบการชนแบตเตอรี่ ใช้ในการทดสอบผลประกอบการด้านความปลอดภัยของแบตเตอรี่จากความสูงที่แตกต่างกัน ผ่านมวลที่แตกต่างกันและพื้นที่ชนที่ที่แตกต่างกันแบตเตอรี่มีคุณสมบัติถ้าไม่มีไฟหรือระเบิดหลังจากการทดสอบการชน.

สอดคล้องกับมาตรฐาน:

สอดคล้องกับ IEC 60086-4: 2014 มาตรา 65.2 รูปที่ 3 UL1642:2012 มาตรา 14 รูปที่ 141UL 2054, UN383, GB/T 18287-2013, GB 31241-2014, GB-31241-2014, QB/T2502 และมาตรฐานอื่น ๆ

ปริมาตรเทคนิค:


น้ําหนักกระแทก	9.1 กิโลกรัม
ความสูงของการกระแทก	0~880 มม (มวลสามารถยกขึ้นสูงและปล่อยให้มวลตกอิสระโดยไม่โน้มและสวิง)
วิธีควบคุม	การควบคุมจอสัมผัส PLC + การควบคุมทางไกล
กว้างแดนตัด	15.8 มม (ตําแหน่งในตําแหน่งกลางในทิศทางข้ามและแท่งหนักและแท่งเหล็กเป็นขนานกับด้านล่างของแบตเตอรี่)
ห้องทดสอบ	W300 X D300 X H300 มม.
วัสดุภายใน	SUS 304# สแตนเลส ((ความหนา 1.0mm การชดเชยและความหนาห้องภายนอก 80mm)
วัสดุภายนอก	แผ่นม้วนเย็น (ความหนา 1.0mm)
ระบบระบายอากาศ	150 มิลลิเมตร, บนด้านบนของหลังของห้อง
ประตูห้อง	ประตูเดียว หน้าต่างมองเห็น ล็อคประตูม้วนเย็น
ขนาดหน้าต่างการดู	390 X 360 มิลลิเมตร (20 มิลลิเมตร)
วิธีการยก	เครื่องยนต์
พื้นผิวกระแทกด้านบน/ด้านล่าง	แผ่นเหล็ก
ขนาดห้อง	W940 X D780 X H1620 มิลลิเมตร
แหล่งพลังงาน	AC 220V, 60Hz
พลัง	2.0KW
น้ําหนักรวม	ประมาณ 250 กิโลกรัม
การติดตามจอสัมผัส




ขั้นตอนการทดสอบ:

การทดสอบการกระแทกสามารถนําไปใช้กับเซลล์ทรงกระบอกขนาดกว้างกว่า 20 mm

เซลล์การทดสอบหรือเซลล์ส่วนประกอบจะถูกวางบนพื้นผิวเรียบเรียบ สายเหล็กไร้ขัด (ประเภท 316 หรือเทียบเท่า) 15.8 mm ± 0.กว้าง 1 มิลลิเมตร และยาวอย่างน้อย 60 มิลลิเมตร หรือมิติยาวที่สุดของเซลล์, ซึ่งใหญ่กว่าจะวางข้ามศูนย์กลางของตัวอย่างการทดสอบ โดยใช้รถเลื่อนตั้งเกือบไร้การขัด หรือเสาแขวน, น้ําหนัก 9.1 kg ± 0.1 กิโลกรัมตกจากความสูง 61 cm ± 2.5 ซม. ตรงกับจุดตัดของแท่งและตัวอย่างทดสอบ โดยวิธีการที่ควบคุมได้ โดยมีความต้านทานต่ําสุดต่อน้ําหนักที่ตกรถรางตั้งหรือยางแขวนที่ใช้ในการนําน้ําหนักที่หล่นลงจะอยู่ในมุม 90 องศากับพื้นที่รองรับแนวราบ.

แกนยาวของตัวอย่างในการทดสอบในการกระแทกต้องเป็นขนานกับระนาบและตั้งตรงกับแกนยาวของสตาร์สแตนเลสข้ามศูนย์กลางของตัวอย่างการทดสอบ (ดูรูป 3).
