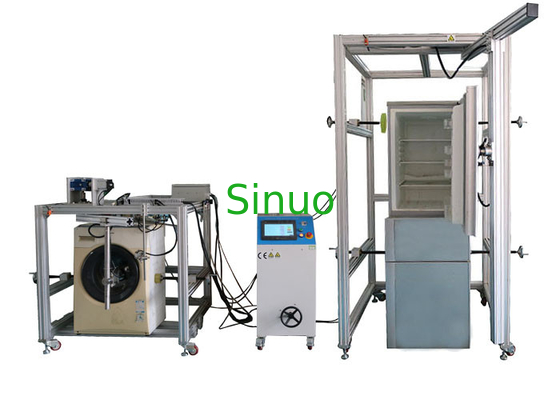

เครื่องซักผ้าแบบบูรณาการตู้เย็นฝาปิดประตู Interlock ความทนทาน & ระบบทดสอบการดึง

เครื่องทดสอบอุปกรณ์เครื่องใช้ไฟฟ้าสำหรับฝาปิด Interlock Endurance & ดึงทดสอบ

มาตรฐานและข้อ:

IEC60335-2-11: 2008“ เครื่องใช้ไฟฟ้าในครัวเรือนและที่คล้ายกัน - ความปลอดภัย - ตอนที่ 2-11: ข้อกำหนดเฉพาะสำหรับเครื่องอบแห้งแบบหมุนวน” ข้อ 20.101

IEC60335-2-7: 2016“ เครื่องใช้ไฟฟ้าในครัวเรือนและที่คล้ายกัน - ความปลอดภัย - ตอนที่ 2-7: ข้อกำหนดเฉพาะสำหรับเครื่องซักผ้า” ข้อ 18 และ 22.104

IEC60335-2-24: 2017“ เครื่องใช้ไฟฟ้าในครัวเรือนและที่คล้ายกัน - ความปลอดภัย - ตอนที่ 2-24: ข้อกำหนดเฉพาะสำหรับเครื่องทำความเย็น, เครื่องทำไอศครีมและเครื่องทำน้ำแข็ง, IDT” ข้อ 22.112

ตัวอย่างและข้อ จำกัด :

เครื่องอบผ้าไฟฟ้า, เครื่องซักผ้าไฟฟ้า (รวมถึง pulsator และกลองชนิดเฟสเดียว≦ 250V, อื่น ๆ ≦ 480V), เครื่องสกัดแบบหมุน (ความจุในการโหลด≦ 10 กก., ความเร็วในการหมุนรอบบรรทัด≦ 50m / s, เฟสเดียว≦ 250V, อื่น ๆ ≦ 480V) เครื่องใช้ไฟฟ้า (ตู้เย็นและตู้แช่แข็งซึ่งประตูถูกเปิดซ้ายและขวา) (เฟสเดียว≦ 250V, อื่น ๆ ≦ 480V, DC ≦ 24V)

การประยุกต์ใช้:

มันถูกใช้เพื่อทดสอบความทนทานของอุปกรณ์ที่เชื่อมต่อกันของเครื่องซักผ้าตู้เย็นและประตูหรือฝาตู้แช่แข็งและการทดสอบแรงเมื่อลูกโซ่ถูกกระตุ้นเพื่อที่จะตรวจสอบความน่าเชื่อถือของอุปกรณ์ที่เชื่อมต่อกัน;ยังใช้เพื่อช่วยในการทดสอบอื่น ๆ สำหรับการเปิดและปิดการทำงานซ้ำของประตูเครื่องซักผ้า / ตู้เย็น / ตู้แช่แข็ง / ฝาปิด

หลักการทดสอบ:

การกระทำการเปิด / ปิดของอุปกรณ์เชื่อมต่อกันจะถูกควบคุมผ่านโปรแกรมที่พัฒนาขึ้นตัวควบคุมจะถูกขับเคลื่อนด้วยเซอร์โวมอเตอร์เพื่อเปิดและปิดประตูหรือฝาด้วยความเร็วที่แน่นอนด้วยถ้วยดูดสูญญากาศที่ประตูหรือตัวจับยึดที่ฝาปิดดังนั้น เพื่อตรวจสอบความน่าเชื่อถือของอุปกรณ์ที่เชื่อมต่อกันเซ็นเซอร์แรงถูกติดตั้งบนอุปกรณ์ควบคุมเพื่อสร้างการควบคุมแบบลูปปิดด้วยเซอร์โวมอเตอร์เพื่อควบคุมค่าแรงในการเปิด / ปิดประตูหรือฝาอย่างแม่นยำ

โครงสร้าง:

อุปกรณ์ประกอบด้วยตู้ควบคุมไฟฟ้า (รวมถึงอุปกรณ์ควบคุมแรงดันไฟฟ้า) เฟรมและอุปกรณ์ควบคุมมีสถานีทดสอบสองแห่งแห่งหนึ่งสำหรับเครื่องซักผ้าที่มีประตูและอีกส่วนสำหรับเครื่องซักผ้าที่มีฝาปิด pulsator ทั้งสองสถานีสามารถประมวลผลการทดสอบได้อย่างอิสระ

ขนาดของอุปกรณ์: ประมาณ: (กว้าง * สูง * ลึก) 2500 * 1300 * 2200 (มม.)

น้ำหนักอุปกรณ์: 250 กิโลกรัม

ใช้สภาพแวดล้อม:

แหล่งจ่ายไฟ: AC220V ± 10% / 50-60 Hz, พลังงาน 6KW หรือแหล่งจ่ายไฟภายในของลูกค้า

แหล่งอากาศ: 0.5-0.7MPa อัดอากาศ

ใช้สถานที่: ความดันบรรยากาศ 80 ~ 106kpa;อุณหภูมิโดยรอบ 5 ~ 40 ° C;ความชื้นสัมพัทธ์ (20 ~ 80)% RH;ไม่มีการสั่นสะเทือนอย่างรุนแรงและการสั่นสะเทือนไม่มีการรบกวนทางแม่เหล็กไฟฟ้าไม่มีฝุ่นไม่มีระเบิดและก๊าซกัดกร่อนที่มีการกระจายความร้อนที่ดี

พารามิเตอร์ทางเทคนิค:
