รายละเอียดสินค้า:
การชำระเงิน:
|
| กำลังไฟฟ้าเข้า: | ไฟฟ้ากระแสสลับ220V 50เฮิร์ต, 5kW | การควบคุมไฟฟ้า: | การควบคุม PLC |
|---|---|---|---|
| โหมดขับเคลื่อน: | เซอร์โวมอเตอร์ | รายการทดสอบ: | กล่องชลัดของตู้เย็น |
| สถานีทดสอบ: | 1 สถานี | แขนหุ่นยนต์: | 2 ชุด |
| การเปิดฝา: | 0-500mm±0.1mm | เวลาหยุดชั่วคราวของฝา: | 0-9999ส |
| แสงสูง: | เครื่องทดสอบเปิดและปิดฝา,เครื่องทดสอบปิดฝาตู้เย็น |
||
ISO 23953-2 เครื่องทดสอบเปิดและปิดฝาตู้เย็นแบบสไลด์แนวราบ
ภาพรวมระบบ:
เครื่องทดสอบเปิดและปิดฝาตู้เย็นแบบสไลด์แนวราบถูกออกแบบและผลิตตามบทที่ 53.3.2 ของ ISO 23953-2:2015(E) และความต้องการที่กําหนดเองของลูกค้า ใช้ในการทดสอบความทนทานในการเปิดและปิดของฝาปิดแบบสไลด์ของตู้เย็นแนวราบยังใช้สําหรับการเคลื่อนไหวของฝาปิดระหว่างการทดสอบประสิทธิภาพพลังงานของตู้เย็นเป็นอุปกรณ์ทดสอบที่อุปกรณ์การทดสอบโดยอัตโนมัติอย่างเต็มที่ที่เหมาะสําหรับการทดสอบส่วนต่างๆ เช่น สํานักงานทดสอบและรับรองสินค้า, ห้องปฏิบัติการโรงงาน เป็นต้น
อุปกรณ์นี้ใช้ PLC การควบคุมที่ปัญญาอ่อนกับเทคโนโลยีที่รุ่งเรือง equipped with 2 sets of position-adjustable action actuators and mechanical fixture structures to clamp the handles on the surface of the freezer slide lids (also come with 2 sets of vacuum suction cups to meet the needs of different samples)ในขณะเดียวกัน, มันพร้อมกับจอสัมผัส LCD สีเป็นมาตรฐาน, ซึ่งสามารถกําหนดล่วงหน้าการเปิด stroke, การเปิดและปิดความเร็ว, และเปิดเวลาหยุดและช่วงเวลา,เพื่อจําลองการเปิดและปิดฝาตู้เย็นด้วยมือเพื่อให้ได้วิธีการควบคุมที่ฉลาด เครื่องเดียวที่มีฟังก์ชันหลายอย่าง
หลักการของอุปกรณ์:
ปกครองโดย PLC, ปฏิบัติโดยจอสัมผัสที่ฉลาด, มอเตอร์ servo ขับเคลื่อนตัวควบคุม,และขับเคลื่อน clamp เพื่อถือมือของ lids เครื่องเย็น (หรือถ้วยดูดสูบสูบสูบพื้นผิวของ lids เครื่องเย็น)เพื่อให้มันสามารถเปิดและปิดฝาในการเคลื่อนไหวเส้นตรง
กระแสกระบวนการ:
| ตู้เย็น | ||
| ขั้นตอน | เนื้อหา | เวลาดําเนินการ |
| ขั้นตอนที่ 1 | เปิดฝาปิด | 3 นาที |
| ขั้นตอนที่ 2 | เปิดฝา > 80% | 1s |
| ขั้นตอนที่ 3 | เปิดไว้ | 13s |
| ขั้นตอนที่ 4 | ปิดฝา | 1s |
| ขั้นตอนที่ 5 | ปิดไว้ | 5 นาที 45 วินาที |
| ขั้นตอนที่ 6 | ซ้ําขั้นตอน 2-5 | 11h54 นาที |
| ขั้นตอนที่ 7 | ปิดไว้ | 12 ชั่วโมง |
| เครื่องเย็น | ||
| ขั้นตอนที่ 1 | เปิดฝาปิด | 3 นาที |
| ขั้นตอนที่ 2 | เปิดฝา > 80% | 1s |
| ขั้นตอนที่ 3 | เปิดไว้ | 4s |
| ขั้นตอนที่ 4 | ปิดฝา | 1s |
| ขั้นตอนที่ 5 | ปิดไว้ | 9 นาที 54s |
| ขั้นตอนที่ 6 | ซ้ําขั้นตอน 2-5 | เวลา 11: 50 นาที |
| ขั้นตอนที่ 7 | ซ้ําปิด II | 12 ชั่วโมง |

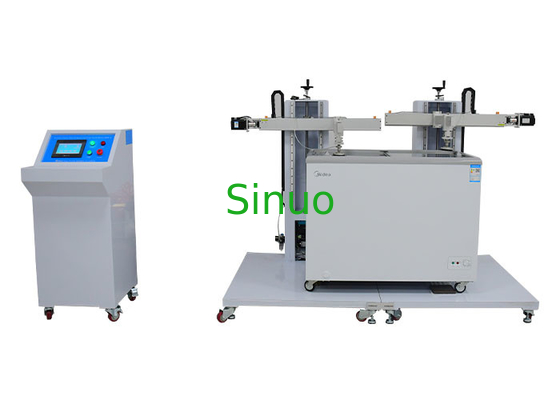

โครงสร้างของเครื่องทดสอบตามที่แสดงในรูปด้านล่าง โครงสร้างกองกองโดยรวมถูกนํามาใช้ และตัวอย่างถูกวางบนแผ่นด้านล่างของอุปกรณ์ดังนั้นการเคลื่อนไหวที่สัมพันธ์คือความเครียดภายใน, และการสั่นสะเทือนของอุปกรณ์ถูกลดลง มีโครงสร้างคอลัมน์สองที่ติดตั้งบนแผ่นด้านล่าง และแต่ละคอลัมน์มีกลไกเปิดและปิดฝา 1 ชุด ดังที่แสดงในรูป 1ในขณะเดียวกัน, เครื่องติดตั้งตําแหน่งตู้เย็นติดตั้งบนแผ่นด้านล่าง, ซึ่งสามารถจับและติดตั้งด้านหน้า, ด้านหลัง, ซ้าย, ขวา, และด้านหลังของตู้เย็น. ตัวอย่างที่ใช้ได้คือตามที่แสดงในรูป.
ปริมาตรเทคนิค:
| ไม่ ไม่ | โครงการ | เนื้อหา |
| 1 | พลังการเข้า | AC220V 50HZ, 5kW |
| 2 | การควบคุมไฟฟ้า | การควบคุมปัญญาของ Mitsubishi PLC |
| 3 | อินเตอร์เฟซการทํางาน | Weinview 7 นิ้ว สี อินเตอร์เฟซมนุษย์-เครื่องมือ การทํางานหน้าจอสัมผัส |
| 4 | โหมดขับขี่ | เครื่องยนต์เซอร์โว + แพลตฟอร์มเลื่อนความแม่นยํา |
| 5 | ระดับตัวอย่าง |
ประเภทตัวอย่างที่เหมือนกันกับที่แสดงในรูป 2 WDH= ((60~214cm) × ((45~70cm) × ((70~90cm) |
| 6 | วัตถุทดสอบ | การทดสอบความทนทานของฝาปิดตู้เย็น |
| 7 | สถานีทดสอบ | 1 สถานี สามารถทดสอบตู้เย็นแนวราบที่มีฝาเลื่อนซ้ายและขวา |
| 7 | คอลัมน์ | ตําแหน่งของปิดเลื่อนสามารถถูกตรงกันโดยการปรับตําแหน่งความสูงของ manipulator และตําแหน่งของถ้วยดูดบนเสา |
| 8 | แขนหุ่นยนต์ | 2 ชุดของเครื่องปรับเปลี่ยนสําหรับเปิดและปิดฝาหมุนสลับ, ตําแหน่งปรับ clamps (คือปรับในทิศทางความยาวและความสูง), เหมาะสําหรับฝาหมุนหมุนของตู้เย็นของความกว้างที่แตกต่างกัน |
| 9 | โครงสร้างการดึงดูด |
1เครื่องปักเครื่องจักรกล ชนิดสลับ 2 ชุด 2. ถ้วยดูดแอกุ๊ม 2 ชุด |
| 10 | การเปิดฝา | 0-500mm±0.1mm สามารถตั้งบนจอสัมผัส ปรับได้ทั้งสองข้าง |
| 11 | เวลาเปิดเปลือกครั้งแรก | 3 นาที |
| 12 | เวลาหยุดเปิดฝา | 0-9999S สามารถตั้งค่าได้บนจอสัมผัส |
| 13 | เวลาหยุดปิดฝา I | 0-99h59m59s สามารถตั้งค่าได้บนจอสัมผัส |
| 14 | เวลาหยุดปิดฝา II | 0-99h59m59s สามารถตั้งค่าได้บนจอสัมผัส |
| 15 | ความเร็วเปิด/ปิดฝา | 10-600mm/s สามารถตั้งค่าได้บนจอสัมผัส |
| 16 | อุปกรณ์ช่วยตั้งตําแหน่งของตู้เย็น | 2 ชุด สามารถติดตั้งได้ทั้งสองด้านของตู้เย็น |
| 17 | กรอบอุปกรณ์ |
ติดตามช่วงตัวอย่างที่ใหญ่ที่สุด ตัวอย่างถูกติดตั้งบนแผ่นด้านล่างของอุปกรณ์ มีแผ่นด้านล่างสามสําหรับการติดตั้งตัวอย่างแผ่นด้านล่าง 3 แผ่นสามารถรวมกันและแยกออกได้ง่าย เพื่อปรับตัวอย่างที่มีความกว้างที่แตกต่างกันแสดงดังนี้:
|
| 18 | ความจําการขาดพลังงาน | ระบบมีฟังก์ชันความจําการล้มเหลวไฟฟ้า, ซึ่งสามารถดําเนินการสะสมการกระทําปารามิเตอร์และเวลาก่อนการล้มเหลวไฟฟ้า |
| 19 | ป้องกัน | การหยุดฉุกเฉิน, การรั่วไหล, การตัดสั้น, การอ้วนและการป้องกันความปลอดภัยอื่น ๆ |
| 20 | ขนาดรวมและน้ําหนักของเครื่องทดสอบ | กรอบ WDH: ความกว้าง 1800*ความลึก 1200*ความสูง 1400mm, ประมาณ 350kg |
