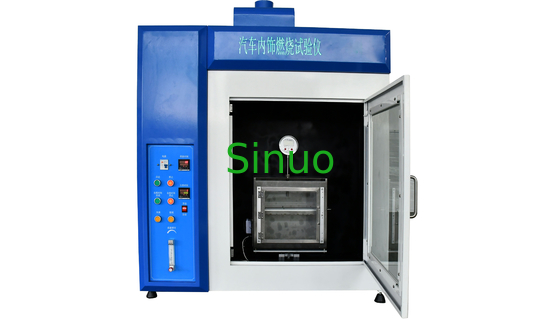

ISO3795-1989 ห้องทดสอบความเผาไหม้สําหรับวัสดุภายในรถยนต์

การประกอบระบบ

อุปกรณ์ควบคุม, ห้องเผาไหม้, เครื่องเผาไหม้, เครื่องวัดกระแส, เครื่องติดตั้งตัวอย่าง, ท่ออากาศและหัวควัน

อุปกรณ์ควบคุม

ส่วนควบคุมติดตั้งอยู่ด้านซ้ายของห้องเผาไหม้ ซึ่งรวมเวลา, การกํากับการไหลเวียน, การส่องแสง, และพัดลมบนแผ่นควบคุม

ระยะเวลาการใช้ไฟ

0~999.9/S/M/H สามารถตั้งค่าได้ล่วงหน้า ความแม่นยํา ≤0.5s

เครื่องกําหนดเวลา

0~999.9/S/M/H ความแม่นยํา ≤0.5s

ความสูงของไฟ

38 มิลลิเมตร, สังเกตผ่านเครื่องวัดความสูงไฟ 38 มิลลิเมตร, ปรับด้วยเครื่องวัดระบายน้ํา

เครื่องเผา

กว้างภายใน 9.5 มิลลิเมตร มันตั้งอยู่ในตู้ทดสอบเพื่อให้ศูนย์กลางของจมูกมี 19 มิลลิเมตรต่ํากว่าศูนย์กลางของขอบล่างของปลายเปิดตัวอย่างมันทําจากทองแดง และมีฟังก์ชันการจุดไฟอัตโนมัติ.

ผู้ถือตัวอย่าง

หมุนทรง U: มันประกอบด้วยแผ่นโลหะทนทานต่อการกัดกร่อนทรง U สองแผ่น มีรู 6 ปินบนหมุนทรงบนและรู 6 ปินบนหมุนทรงล่างและรูปแบบการสนับสนุนคือ สายเหล็กทนความร้อนที่มีกว้าง 0.25 มิลลิเมตรกว้างกรอบในระยะ 25 มิลลิเมตรบนกรอบรูปร่าง U ด้านล่างของตัวอย่างควร 178 มิลลิเมตรเหนือพื้นด้านหน้าของตัวเก็บตัวอย่างห่างจากปลายกล่อง 22 mmและด้านยาวของตัวเก็บตัวอย่างห่างจากด้านข้างของกล่อง 50 mm

ก๊าซทดสอบ

ก๊าซที่ส่งไปยังเครื่องเผาไฟ จะมีค่าความร้อนประมาณ 38MJ/m3 เช่น ก๊าซธรรมชาติ, ก๊าซเมือง, ก๊าซเหลว

กลีบโลหะ

ความยาวอย่างน้อย 110 มิลลิเมตร มีฟันกลมเรียบ 7-8 ฟันต่อ 25 มิลลิเมตร

ห้องเผา

ความยาว: 385 มิลลิเมตร, ความลึก: 204 มิลลิเมตร, ความสูง: 360 มิลลิเมตร. มีช่องสูบออกสิบช่องที่มีเส้น径 19 มิลลิเมตรที่ด้านล่างของห้องเผาไหม้.ผนังด้านข้างสี่มีช่องระบายอากาศกว้าง 13 มมใกล้ด้านบนส่วนบนของห้องเผาไหม้มีช่องสําหรับการใส่เทอร์โมเมตรและศูนย์กลางของหลุมคือ 20 มิลลิเมตรจากด้านในของแผ่นหลัง. ตู้เก็บของสําหรับการเก็บน้ําตกหลอมถูกจัดตั้งที่ด้านล่างของห้องเผาไหม้และตู้วางไว้ระหว่างสองแถวของช่องอากาศ โดยไม่ส่งผลต่อการอากาศของช่องอากาศ.
