รายการทดสอบ: | ลวดและสายเคเบิล | สถานีทดสอบ: | หนึ่งสถานี |
---|---|---|---|
วิธีการควบคุม: | การควบคุม PLC | วิธีการจุดระเบิด: | จุดระเบิดอัตโนมัติ |
แรงดันแก๊ส: | 0.1mpa | มุมการเผาไหม้: | เอียง 45°±2° |
เวลาสูญพันธุ์: | 0-9999X0.1ส | เวลาจัดหาไฟ: | 0-9999X0.1ส |
แสงสูง: | IEC60332-1-2 อุปกรณ์ทดสอบการติดไฟ,อุปกรณ์ทดสอบการติดไฟ 1KW,อุปกรณ์ทดสอบการติดไฟในแนวตั้ง |

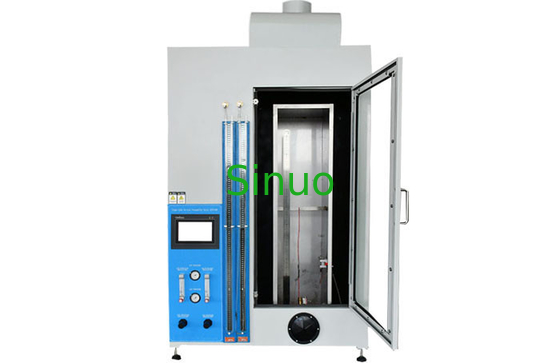

IEC60332-1-2 อุปกรณ์ทดสอบความไวไฟในแนวตั้งของลวดฉนวนเดี่ยว 1KW
มาตรฐานสำหรับอุปกรณ์ทดสอบความไวไฟในแนวตั้งของลวดฉนวนเดี่ยว:
IEC60332-1-1:2015 "การทดสอบสายไฟและสายเคเบิลใยแก้วนำแสงภายใต้สภาวะที่เกิดไฟ - ตอนที่ 1-1: การทดสอบการแพร่กระจายเปลวไฟในแนวตั้งสำหรับสายไฟและสายเคเบิลหุ้มฉนวนเดี่ยว - เครื่องมือ IDT"
IEC60332-1-2:2015 "การทดสอบสายไฟและสายเคเบิลใยแก้วนำแสงภายใต้สภาวะที่เกิดไฟ - ตอนที่ 1-2: ทดสอบการแพร่กระจายเปลวไฟในแนวตั้งสำหรับสายไฟและสายเคเบิลหุ้มฉนวนเดี่ยว - ขั้นตอนสำหรับเปลวไฟผสมล่วงหน้า 1Kw, IDT"
IEC60332-1-3:2015 "การทดสอบสายไฟและสายเคเบิลใยแก้วนำแสงภายใต้สภาวะที่เกิดไฟ - ตอนที่ 1-3: ทดสอบการแพร่กระจายเปลวไฟในแนวดิ่งสำหรับสายไฟและสายเคเบิลหุ้มฉนวนเดี่ยว - ขั้นตอนการตรวจหาหยด/อนุภาคของเปลวไฟ, IDT"
คุณสมบัติของอุปกรณ์สำหรับอุปกรณ์ทดสอบความไวไฟในแนวตั้งของลวดฉนวนเดี่ยว:
① ตู้ดูดควัน: แผ่นเหล็กหนา 1.5 มม. ขึ้นรูปด้วยการตัดด้วยเลเซอร์ CNC, มุมกลับด้าน 45°, โครงสร้างแบบรวม, ความแข็งแกร่งที่ดีและผลการซีลกล่องด้านในและด้านนอกทำโดยการพ่นด้วยไฟฟ้าสถิต และพื้นผิวด้านในพ่นด้วยสีดำด้านปริมาตรที่ใช้งานจริงของกล่องด้านในคือ 1 ลบ.ม. โดยมีล้อ Fuma รองรับตำแหน่งและเคลื่อนย้ายได้ด้านซ้ายเป็นตู้ควบคุมการทำงาน ส่วนด้านขวา เปิดจนสุดสะดวกมากในการเปลี่ยนและทำความสะอาดถาดรับหลังจากเปิดไม่จำเป็นต้องเปิดประตูในระหว่างขั้นตอนการทดสอบ และดำเนินการผ่านรูการทำงานที่สงวนไว้ตู้ดูดควันมีพัดลมดูดอากาศในตัวซึ่งจะปิดโดยอัตโนมัติระหว่างการทดสอบและระบายออกโดยอัตโนมัติหลังการทดสอบตำแหน่งความสูงในการทำงานได้รับการออกแบบให้ควบคุมโดยคนที่นั่งบนเก้าอี้
② ฝาโลหะ: แผ่นสแตนเลสหนา 1.5 มม. ขึ้นรูปด้วยการตัดด้วยเลเซอร์ CNC และด้านหน้าเปิดเพื่อให้แน่ใจว่าความแม่นยำของมิติเป็นไปตามข้อกำหนดมาตรฐาน 300 × 450 × 1200 มม. (ดีกว่าค่าเผื่อมาตรฐาน ±25 มม.)วงเล็บด้านบน/ด้านล่างของการติดตั้งตัวอย่างติดตั้งในแนวนอนในฝาครอบโลหะ (ตัวอย่างสามารถติดตั้งตรงกลางของฝาครอบโลหะ นั่นคือ 150 มม. จากทั้งสองด้านและ 225 มม. จากด้านหลัง) และติดตั้งไม้บรรทัดมาตราส่วนในแนวตั้งด้านขวาของฝาครอบโลหะมีเทอร์โมคัปเปิลวัดอุณหภูมิและหัวทองแดงวัดอุณหภูมิ และตำแหน่งการสลับระหว่างสถานะการวัดอุณหภูมิและสถานะที่ไม่วัดอุณหภูมิสามารถรับรู้ได้ผ่านโครงสร้างการแกว่งด้านล่างของกล่องมีหัวพ่นไฟแบบผสมล่วงหน้าซึ่งผลิตขึ้นตามมาตรฐาน พร้อมกลไกรางนำทางแบบเคลื่อนย้ายได้ ซึ่งสามารถตอบสนองความต้องการของมาตรฐาน จากนั้นจึงดันเข้าไปในตำแหน่งการเผาไหม้หลังจากที่เปลวไฟคงที่แล้วมีถาดรับในตัวอยู่ใต้กลไกหัวพ่นไฟ ซึ่งสามารถดึงออกมาทำความสะอาดได้
③ การควบคุม: การควบคุมอัจฉริยะของ Mitsubishi PLC ถูกนำมาใช้ สามารถควบคุมกระบวนการได้ และสามารถบันทึกและบำรุงรักษาพารามิเตอร์เวลาทดสอบได้
④ ซอฟต์แวร์และการดำเนินการ: บริษัทของเราตั้งโปรแกรมอย่างอิสระ และกระบวนการเป็นไปตามข้อกำหนดและมาตรฐานของลูกค้าอย่างสมบูรณ์ดูและสั่งงานผ่านอินเทอร์เฟซหน้าจอสัมผัสสีขนาด 7 นิ้วอินเทอร์เฟซของซอฟต์แวร์แบ่งออกเป็นอินเทอร์เฟซการตั้งค่าอัตโนมัติ แบบแมนนวล การเตือน และพารามิเตอร์ ซึ่งเรียบง่ายและชัดเจน
⑤ วงจรแก๊ส: ใช้ระบบท่อส่งแก๊สคู่ หนึ่งสำหรับก๊าซและอีกอันสำหรับอากาศแต่ละช่องมีตัวปรับแรงดัน เครื่องวัดการไหล เกจวัดแรงดัน เกจวัดแรงดันต่างรูปตัวยู และโซลินอยด์วาล์ว ซึ่งสามารถปรับได้อย่างแม่นยำตามพารามิเตอร์ที่มาตรฐานกำหนด (การผสมแก๊ส: 0.1MPa, โพรเพน 650±10mL/นาที; 0.1MPa, 10±0.3L/นาทีอากาศ)
⑥ บันทึกพารามิเตอร์การทดสอบ: สามารถตั้งค่าเวลาการจ่ายไฟล่วงหน้าและแสดงได้ เวลากระบวนการของการจุดระเบิดของกระดาษกรองและการหยุดการเผาไหม้ดำเนินการโดยการใช้ปุ่มแบบแมนนวล บันทึกหน้าจอสัมผัส อุณหภูมิของระบบวัดอุณหภูมิและเวลาที่เพิ่มขึ้นของอุณหภูมิจะถูกรวบรวมโดยระบบ และบันทึกและแสดงโดยอัตโนมัติ
⑦ ใช้การป้องกันความปลอดภัย: ตู้ดูดควันแบบรวม, พัดลมดูดอากาศพร้อมแผ่นกั้น, โครงสร้างการปิดผนึกประตูพร้อมขอบยาง, โครงสร้างหลายชั้นของหลุมการทำงานของแผ่นยางสองชั้นช่วยให้มั่นใจได้ว่าควันจะไม่รั่วไหลและติดตั้งเครื่องตรวจจับควันที่ด้านหลัง ของตัวกล่อง.มีเสียงและไฟเตือนหากมีการรั่วไหลหลังจากการทดสอบเสร็จสิ้น พัดลมดูดอากาศจะเปิดโดยอัตโนมัติ และเปิดไอเสียแรงสูงมีถุงถ่านกัมมันต์อยู่ในเต้าเสียบซึ่งสามารถดูดซับก๊าซพิษได้อย่างมากอุปกรณ์มีสายดินและมีฟังก์ชั่นป้องกันการรั่วไหล
พารามิเตอร์ทางเทคนิคสำหรับอุปกรณ์ทดสอบความไวไฟในแนวตั้งของลวดฉนวนเดี่ยว:
แรงดันใช้งาน | ไฟฟ้ากระแสสลับ 220V/50Hz |
ขนาดฝาครอบโลหะ | กว้าง 300±2 มม. × 450 มม.±2 มม. × 1200 มม.±2 มม. สูง |
ขนาด (มม.) | กว้าง 1250 มม. × สูง 700 มม. × สูง 1800 มม |
ชิ้นงานที่ต้องการตรวจสอบ |
สายเดี่ยวและสายเคเบิลขนาดเล็กที่มีพื้นที่หน้าตัดรวมไม่น้อยกว่า 0.5 ตร.ม. (ไม่รวมสายออปติกแบบบาง) ความยาว: 600±25㎜ ต้องได้รับการปรับสภาพตามสภาพแวดล้อมอุณหภูมิและความชื้นที่มาตรฐานกำหนด
|
รายการทดสอบ | การทดสอบการเผาไหม้ในแนวตั้งของสายไฟและสายเคเบิลเดี่ยว |
สถานีทดสอบ | เดี่ยว |
วิธีการควบคุมไฟฟ้า | PLC การควบคุมแบบรวมอัจฉริยะ, การใช้งานอินเทอร์เฟซแบบสัมผัสขนาด 7 นิ้ว, การทำงานคู่พร้อมรีโมทคอนโทรลอินฟราเรด |
การเลือกฟังก์ชั่น | แบ่งออกเป็นโหมดทดสอบการทำงานแบบแมนนวลและแบบอัตโนมัติ |
หัวเป่ามาตรฐาน | หัวเป่าผสมล่วงหน้าขนาด 1 กิโลวัตต์ เป็นไปตาม IEC60695-11-2:2017 ภาคผนวก A ช่องเปิดหัวเตา Φ7±0.05 มม. ทำจากทองเหลือง |
วิธีการจุดระเบิด | จุดระเบิดอัตโนมัติ |
การไหลของก๊าซและชนิดของแหล่งก๊าซ | ก๊าซผสม: โพรเพน 650±10 มล./นาที, อากาศ 10 ± 0.3 ลิตร/นาที, การปรับมาตรวัดอัตราการไหลสองเท่า |
แรงดันแก๊ส | 0.1mpa ปรับโดยวาล์วปรับแรงดัน แสดงบนมาตรวัดแรงดัน (ช่วง 0-1mpa) |
เวลาจ่ายไฟ | 0-9999X0.1S สามารถตั้งค่าและแสดงผลได้ |
กระดาษกรองเวลาติดไฟและดับ | 0-9999X0.1S สามารถแสดงผลได้ |
มุมการเผาไหม้ | เอียง 45°±2° ปรับได้ |
ทดสอบการปรับเทียบเปลวไฟ | หัวทองแดงวัดอุณหภูมิ: 500W: Ф9mm±0.01mm, 10±0.05g ก่อนเจาะ |
เทอร์โมคัปเปิล: ลวดนิกเกิล-โครเมียม/นิกเกิล-อะลูมิเนียมหุ้มเกราะ Omega φ0.5 ของสหรัฐอเมริกา ชนิด K ทนต่ออุณหภูมิ 1100° | |
ระยะห่างระหว่างหัวเตา Bunsen และบล็อกทองแดงวัดอุณหภูมิ: 95±1 มม | |
ความสูงของเปลวไฟ: ความสูงของแกนเปลวไฟสีน้ำเงิน 46-78 มม. ความสูงรวมของเปลวไฟภายนอก 148 ~ 208 มม. | |
เวลาในการทำความร้อนตั้งแต่ 100±5°C ถึง 700°±3°C คือ 46±6 วินาที | |
เวลาทำความร้อน: 0-9999X0.1S วัดและแสดงบนหน้าจอสัมผัส | |
ขายึดหัวทองแดงวัดอุณหภูมิ: หมุนได้, หมุนไปที่ผนังกล่องเมื่อไม่ได้วัด | |
ตัวอย่างการติดตั้ง | การสนับสนุนแนวนอนตัวอย่างคงที่: การสนับสนุนด้านบนและด้านล่างสองตัว ระยะห่างระหว่างขอบด้านล่างของการสนับสนุนด้านบนและขอบด้านบนของการสนับสนุนด้านล่างคือ 550 ± 5 มม. |
ตัวอย่างถูกติดตั้งที่ตัวยึดด้านบนและด้านล่าง (ตรงกลางของฝาครอบโลหะ นั่นคือ 150 มม. จากทั้งสองด้านและ 225 มม. จากด้านหลัง) และประมาณ 50 มม. จากด้านล่างของกล่อง | |
มีการกำหนดค่าน้ำหนัก 5 นิวตัน/ตร.มม. สำหรับตัวอย่างที่มีการกระจัดอย่างมีนัยสำคัญระหว่างการทดสอบ (โดยการวางน้ำหนักทับซ้อนกัน) | |
ถาด | ฐาน Bakelite อโลหะ 300x450 มม. สามารถดึงออกได้ |
เกจ, กระดาษกรอง | กำหนดค่าชุดมาตรวัดความสูงของเปลวไฟ (ความสูงของแกนเปลวไฟสีน้ำเงิน 46-78 มม. ความสูงของเปลวไฟภายนอกรวม 148~208 มม.) มาตรวัดระยะการวัดอุณหภูมิ (95±1 มม.) มาตรวัดระยะทางจากตัวอย่าง (100 มม.) 100 ชิ้น กระดาษกรอง (300×300±10 มม. ปริมาณขี้เถ้า 80±15g/m² น้อยกว่ากระดาษกรองไฟเบอร์แบบไม่ย้อม 0.1%) |
แก๊ส | 1. > ก๊าซโพรเพน 95%;2. อากาศปราศจากน้ำมันและปราศจากน้ำ |
การประเมินผลตัวอย่าง |
1. การวัดส่วนที่เป็นคาร์บอน 2. ไม่ว่ากระดาษกรองจะติดไฟหรือไม่ 3. เวลาตั้งแต่กระดาษกรองถูกจุดจนถึงเมื่อหยุดการเผาไหม้ |
แสงสว่าง | กำหนดค่าสปอร์ตไลท์ LED 12W |
การป้องกันความปลอดภัย |
1. พัดลมดูดอากาศแข็งแรงพร้อมโครงสร้างแผ่นกั้น ไอเสียจะเปิดโดยอัตโนมัติเมื่อการทดสอบสิ้นสุดลงหรือมีสัญญาณเตือน 2. ติดตั้งอุปกรณ์ตรวจจับควันเพื่อตรวจจับการรั่วไหลของควัน 3. มีถุงถ่านกัมมันต์เพื่อกรองก๊าซเสีย |
