รายละเอียดสินค้า:
การชำระเงิน:
|
ปริมาณที่มีประสิทธิภาพ: | 150L | มิติภายใน: | 500*600*500 |
---|---|---|---|
Temp. อุณหภูมิ Range พิสัย: | -40℃~+150℃ | อุณหภูมิ ความผันผวน: | ±0.5℃ |
อุณหภูมิ เบี่ยงเบน: | ≤±2.0℃ | Temp. อุณหภูมิ overshoot เกินเหตุ: | ≤±2℃ |
ช่วงความชื้น: | 20%RH~98%RH | ความผันผวนของความชื้น: | ≤±2.5%RH |
แสงสูง: | ห้องทดสอบการปั่นจักรยานที่อุณหภูมิต่ำ,ห้องทดสอบการปั่นจักรยานของแบตเตอรี่ |

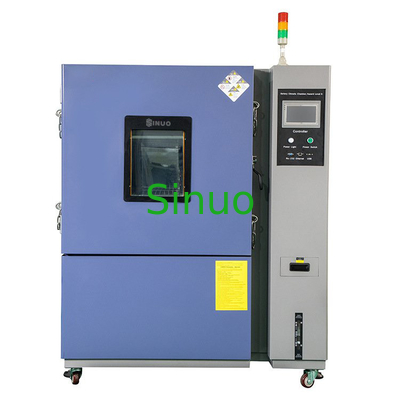

IEC 62133-1 ห้องทดสอบการปั่นจักรยานอุณหภูมิสูงและต่ำ
ข้อมูลผลิตภัณฑ์:
เป็นไปตาม IEC62133:2017 ข้อ 7.2.4, IEC60086-4 ข้อ 6.4.2 เป็นต้น
อุปกรณ์นี้ส่วนใหญ่ใช้สำหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ ส่วนประกอบและวัสดุอื่น ๆ การทดสอบอุณหภูมิต่ำสูง การเปลี่ยนแปลงของอุณหภูมิ ความร้อนชื้นเป็นต้น
สภาพแวดล้อมจำลองการทดสอบความน่าเชื่อถือการใช้งานอื่น ๆ ยกเว้นนี้อาจก่อให้เกิดการบาดเจ็บส่วนบุคคลและความเสียหายของเครื่องจักร
พารามิเตอร์:
ปริมาณและขนาด | |
ปริมาณที่มีประสิทธิภาพ | 150L |
มิติภายใน | กว้าง500 มม.*สูง600 มม.*ล500 มม. |
ขนาดโดยรวม |
W700mm*H1750mm*D1570mm กรุณาสังเกต: ขนาดโดยรวมที่แน่นอนโปรดดูที่ภาพวาดการออกแบบขั้นสุดท้าย! |
ประสิทธิภาพ | |
สภาพ |
ชนิดระบายความร้อนด้วยอากาศภายใต้อุณหภูมิแวดล้อม +5℃~+35℃ ความชื้นสัมพัทธ์≤85% ไม่มีโหลด (ไม่มีชิ้นงานทดสอบในเขตทดสอบ) |
อุณหภูมิแนว | -40℃~+150℃ |
อุณหภูมิความผันผวน | ±0.5℃ |
อุณหภูมิเบี่ยงเบน | ≤±2.0℃ |
อุณหภูมิความสม่ำเสมอ | ≤2.0℃ |
อุณหภูมิเวลาทำความร้อน | ตั้งแต่ -40 ℃ ถึง 80 ℃ ค่าเฉลี่ยแบบไม่เชิงเส้นแบบเต็มช่วงประมาณ 5 ℃/นาที ไม่มีโหลด |
อุณหภูมิเวลาทำความเย็น | ตั้งแต่ 80 ℃ ถึง -40 ℃ ค่าเฉลี่ยแบบไม่เชิงเส้นแบบเต็มช่วงประมาณ 5 ℃/นาที ไม่มีโหลด |
อุณหภูมิโอเวอร์ชูต | ≤±2℃ |
แม็กซ์กำลังโหลด | ไม่ |
ช่วงความชื้น | 20%RH~98%RH |
ความผันผวนของความชื้น | ≤±2.5%RH |
ความเบี่ยงเบนของความชื้น | >75% RH: ≤+2, -3%RH, <75%RH:≤±5%RH |
ค่าคงที่สูงสุดโหลดความร้อน |
ไม่
|
อุณหภูมิ การควบคุมความชื้น ไดอะแกรม
|
|
เสียงรบกวน | ≤70dB (ระดับ) |
โครงสร้างและวัสดุ | |
หอการค้าภายนอก | ใช้แผ่นสังกะสีเคลือบสีอุณหภูมิสูงด้วยเรซินไฟฟ้าสถิตคู่ |
หอการค้าภายใน |
ช่องภายในที่มีความหนา 1.2 มม. SUS#304 อุณหภูมิสูง & ต่ำ สแตนเลสต้านทานด้านล่างหนา 2 มม. #304 สแตนเลส เหล็กเสริมแรงเชื่อมต่อท่อสี่เหลี่ยมความแข็งแรงสูงความสามารถในการรับน้ำหนักด้วย≥250KG / ㎡ |
วัสดุฉนวน | ใช้วัสดุฉนวน PU Polyurethane Foam ที่มีความแข็งแรงสูงทนไฟที่มีความหนา 100 มม. ค่าสัมประสิทธิ์การเก็บรักษาความร้อนน้อยกว่า 0.0212kcal/Mohr |
ประตูห้อง | บานเปิดเดี่ยว ขนาดประตู:W500XH600mm. |
หน้าต่างสังเกตการณ์ | มีหน้าต่างสังเกตการณ์กระจกสูญญากาศ (W300 xH400mm) ที่ประตูและวงกบประตูพร้อมอุปกรณ์กันความร้อนไฟฟ้า กันน้ำแข็ง ป้องกันการควบแน่น ให้การสังเกตชิ้นงานทดสอบภายใต้การทดสอบได้ชัดเจน |
หลุมทดสอบ | รูทดสอบ ¢50 มม. หนึ่งรูทางด้านซ้ายของห้องเพาะเลี้ยง พร้อมซีลซิลิกอนและฝาปิดสแตนเลส |
การปิดผนึก | ใช้แถบยางซิลิกอนนำเข้าดั้งเดิมพร้อมประสิทธิภาพการปิดผนึกสูง |
ผู้ถือตัวอย่าง | ที่วางตัวอย่างสแตนเลส SUS#304 2 ชั้น ความจุในการโหลด: >50KG/ชั้น |
พอร์ตบาลานซ์แรงดัน | ติดตั้งอุปกรณ์บาลานซ์ชนิดปิดแรงดันเชิงกลเพื่อหลีกเลี่ยงความแตกต่างของแรงดันที่ส่งผลต่อความแข็งแรงของห้องทดสอบเมื่ออุณหภูมิสูงการทดสอบความชื้นสูง |
แสงสว่างภายในห้อง | ด้วยไฟประหยัดพลังงานยี่ห้อ Philip (9W) ภายในหน้าต่างสังเกตการณ์ |
ระบบจ่ายอากาศ | |
คุณสมบัติการจ่ายอากาศ | โบลเวอร์พร้อมมอเตอร์ปรับความเร็วรอบความถี่ ปรับความเร็วลมอัตโนมัติภายใต้อุณหภูมิและความชื้นคงที่ ให้ประสิทธิภาพคงที่สูงสุด |
มอเตอร์ไซเคิล | มอเตอร์แบบอะซิงโครนัสแรงดันต่ำของไต้หวัน Shyuan Ya |
โบลเวอร์ | โบลเวอร์หมุนเวียนแบบแรงเหวี่ยงหลายใบพัด อุณหภูมิต่ำสูงใบมีดอลูมิเนียมทน |
เซนเซอร์ | American PT100 เซ็นเซอร์อุณหภูมิความชื้น (กระเปาะเปียกแห้ง) |
ระบบทำความเย็น | |
วิธีการระบายความร้อนด้วยอากาศ |
คอมเพรสเซอร์แบบระบายความร้อนด้วยอากาศแบบปิดเต็มรูปแบบ
|
คอมเพรสเซอร์ | คอมเพรสเซอร์ Tecumseh ฝรั่งเศส |
สารทำความเย็น | สารทำความเย็นที่เป็นมิตรต่อสิ่งแวดล้อม ( American Dupond) HFC R404A,R23A |
คอนเดนเซอร์ | ระบายความร้อนด้วยอากาศที่มีประสิทธิภาพสูงแบบบังคับการพาความร้อนแบบครีบ |
เครื่องระเหย | เครื่องระเหยแบบครีบแบบหลายส่วนประสิทธิภาพสูง |
เครื่องแยกน้ำมัน | Emerson |
วาล์วควบคุมแรงดันระเหย |
วาล์วควบคุมแรงดันระเหยของ Danfoss (รับประกันว่าจะไม่มีการควบแน่นภายใต้การทำงานที่มีความชื้นสูงที่อุณหภูมิต่ำเป็นเวลานาน) 1) วาล์วขยายไฟฟ้า Danfossการไหลของสารทำความเย็นด้วยการควบคุมเซอร์โว 2) คุณสมบัติ 1. การออกแบบแบบปิดทั้งหมดพร้อมการขับมอเตอร์แบบสเต็ป 2. ระยะเวลาสั้น ๆ ฟื้นตัวจากเต็มเปิดเต็ม 3 ความแม่นยำสูง อายุการใช้งานยาวนาน. 4. การเปลี่ยนแปลงการไหลของไลเนอร์ช่วงการทำความเย็นที่กว้าง 5.การปรับความเย็นอย่างต่อเนื่องไม่มีค้อนเหลวในวงจรทำความเย็น 6. มอเตอร์และวาล์วรวมความน่าเชื่อถือสูง
ข้อดีหลัก: 1. ระบบควบคุมการทำงานแบบแอคทีฟสำหรับระบบทำความเย็น สามารถปรับเอาต์พุตตามโหมดและสภาพการทำงานที่แตกต่างกันได้ 2. ทำให้ระบบทำความเย็นมีกำลังการทำความเย็นที่ดีที่สุดในช่วงการทำงานที่กว้างขึ้น 3. การประหยัดพลังงาน: วาล์วขยายไฟฟ้าจะปรับตัวเองอย่างเต็มรูปแบบ + ใช้งานปรับตัวเพื่อปรับเอาต์พุตความสามารถในการทำความเย็น, ตระหนักถึงวัตถุประสงค์ในการประหยัดพลังงาน |
โซลินอยด์วาล์ว | ญี่ปุ่น สังกะโมเนียนและแดนฟอสส์ |
กระจกเหลว | Danfoss |
อุปกรณ์เสริมอื่นๆ | รวมสินค้าแบรนด์ดัง(ภาพขวา:Dry filter) |
ระบบทำความร้อน | |
ท่อความร้อน | ท่อความร้อนไฟฟ้าโลหะผสมนิกเกิลโครเมียมลวดเปล่า |
ระบบทำความชื้น |
1. ระบบทำความชื้น: ใช้ถังเก็บความชื้นเพิ่มความชื้น ความเร็วสูงกว่าวิธีดั้งเดิม และไม่สร้างมด incrust ประสิทธิภาพความชื้นต่ำดี ทำความสะอาดง่าย 2. ด้วยหลอดเพิ่มความชื้นชนิดฝัง ความต้านทานของฉนวนมากกว่า 50MΩ พร้อมการเผาไหม้แบบแห้ง ฟังก์ชันป้องกันการระเบิด 3. ถังเก็บความชื้นทำด้วยสแตนเลสและมีหน้าต่างสังเกตระดับน้ำ |
วิธีการควบคุม | สัญญาณเอาต์พุตของคอนโทรลเลอร์ผ่านรีเลย์โซลิดสเตต SSR ให้การควบคุมแบบไม่สัมผัสที่แม่นยำสูง |
วงจรควบคุมและควบคุม—TATOTT-5166TH-7 | |
วิธีการควบคุม | ตัวควบคุมไมโครคอมพิวเตอร์ความแม่นยำสูงที่ตั้งโปรแกรมได้ใช้อุณหภูมิควบคุมเครื่องมือจุดน้ำค้างกระจกเย็นระบบความชื้นอุณหภูมิควบคุมจุดน้ำค้างของกระจกเย็นระบบความชื้นPID, วิธีการควบคุมอุณหภูมิสมดุล BTC (ฟังก์ชันชดเชยความร้อน) + ระบบควบคุมความเย็นแบบดิจิตอล DDC + ระบบควบคุมไฟฟ้าแบบดิจิตอล DEC (การตั้งค่าโปรแกรมทดสอบการเปลี่ยนแปลงอุณหภูมิ) |
แสดง | หน้าจอสัมผัส TFTcolor LCD ขนาด 7 นิ้ว (65535 สีความละเอียด 800*480) ปรับความสว่างได้บางขึ้นและอายุขัยยาวนาน |
ป้อนข้อมูล | อินพุต 2 กลุ่มพร้อมกันรองรับกระเปาะเปียกและเซ็นเซอร์ความชื้นไฟฟ้า, เทอร์โมคัปเปิล T, K, E เป็นต้น |
ความแม่นยำ | ความแม่นยำสูง 24 บิตเต็มรูปแบบพร้อมการแสดงทศนิยมสองตำแหน่งที่แม่นยำสูง: อุณหภูมิ: 0.01 ℃, ความชื้น: 0.01% RH, เวลา: 0.01 วินาที |
ความจุของระบบ | 13450 เซ็กเมนต์, 530 ชั่วโมงต่อเซ็กเมนต์, สูงสุด 32000 รอบ, ค่าคงที่สูงสุด 999999 ชั่วโมง |
โหมดการทำงาน | แก้ไขค่า/ลาด/โปรแกรม/ต่อเนื่อง,4 โหมดการทำงาน |
วิธีการส่งออก | PID+SSR/SCR ซิงค์เอาท์พุตสองทิศทางอัตโนมัติ, วิธีการควบคุมอุณหภูมิ BTC +DEC (ระบบควบคุมไฟฟ้าแบบดิจิตอล) |
ฟังก์ชั่นซอฟต์แวร์ |
การบันทึกแบบไร้กระดาษ: กระบวนการบันทึกในตัว สามารถจัดเก็บบันทึกได้ 3 เดือน (24 ชั่วโมง/วัน)สร้างอุณหภูมิอัตโนมัติเอกสารเกี่ยวกับความชื้น, การตั้งค่าการแสดงผล, ค่าจริง, รอบ, ช่วงอุณหภูมิ, เวลา ฯลฯ พร้อมตัวเลขและกราฟ และสามารถดาวน์โหลดได้ด้วยรูปแบบ EXCEL 2.อินเทอร์เฟซ: อินเทอร์เฟซ USB ภายนอก: สามารถเชื่อมต่อเครื่องพิมพ์โดยตรงหรือเชื่อมต่อกับการควบคุมเมาส์(ขยายไปยังอินเทอร์เฟซการสื่อสาร RS232 & RS485 ). ดาวน์โหลดข้อมูลผ่านแฟลชดิสก์.. 3.การตรวจสอบแบบเรียลไทม์ : ซอฟต์แวร์ควบคุมพิเศษ สามารถตรวจสอบชุดควบคุมได้ 1 ~ 16 ชุดพร้อมกัน 4.การควบคุมตามลำดับ: อินเทอร์เฟซการควบคุมเอาต์พุตตามลำดับ 2 กลุ่มตรงกับโหมดควบคุม 10 เวลาสามารถให้สัญญาณเปิด/ปิดตามการตั้งค่าโปรแกรมตัวอย่างเช่น การทดสอบกำลังของชิ้นงานทดสอบ การปิดเครื่อง การตั้งเวลา ฯลฯ กำลังทดสอบต้องเชื่อมต่อกับระบบจ่ายไฟอิสระ 5. การแสดงข้อผิดพลาด: เอาต์พุตแจ้งเตือนข้อผิดพลาด 16 กลุ่ม เหตุผลในการเตือน และวิธีแก้ไขพร้อมท์ทั้งภาษาอังกฤษและภาษาจีน 6.เริ่มนัดหมาย : เงื่อนไขการทดสอบทั้งหมดสามารถตั้งค่าล่วงหน้าได้
ด้วยฟังก์ชันปิดหน่วยความจำกู้คืนอัตโนมัติ สามารถตั้งค่าดำเนินการตามขั้นตอนการทดสอบล่วงหน้าหรือเริ่มขั้นตอนใหม่ได้เวลาปิดเครื่อง เวลาจะบันทึกโดยอัตโนมัติ ง่ายต่อการประเมินผล
|
ส่วนประกอบหลักสำหรับส่วนควบคุม | วงจรควบคุมด้วยสินค้าแบรนด์ดัง (ภาพขวา สวิตซ์แม่เหล็กไฟฟ้า) |
ฟังก์ชั่นการป้องกัน | |
1. มีระบบป้องกันการควบแน่นของชิ้นงานทดสอบ การป้องกันอุณหภูมิเกิน (พร้อมตัวป้องกันอุณหภูมิที่ปรับได้อิสระ) 2. ไม่มีสวิตช์ป้องกันฟิวส์ 3. เครื่องทำความร้อนเกินอุณหภูมิสวิตช์ป้องกัน 4.คอมเพรสเซอร์โอเวอร์โหลด ความร้อนเกิน 5. การป้องกันแรงดันสูงต่ำของคอมเพรสเซอร์ 6. ระบบผ่านอุปกรณ์ป้องกันกระแสไฟ 7. การวินิจฉัยตัวเองผิดพลาดและฟังก์ชั่นการแสดงผล 8. ฟังก์ชันการป้องกันลำดับเฟส |
|
สภาพการใช้งาน | |
1. อุณหภูมิแวดล้อม: 5 ℃-35 ℃; 2.ความชื้นสัมพัทธ์: ≤85%RH; 3.ความดันบรรยากาศ:80kPa~106kPa 4.ห่างจากแหล่งกำเนิดการสั่นสะเทือนที่แข็งแกร่ง 5.แหล่งพลังงาน: 5.1 380V AC (± 10%), 60Hz 3 Ph 4 สาย + สายดิน, ความต้านทานสายดิน≤4Ω; 5.2 ความต้องการสายไฟ: 5 แกน (4 แกน 16mm2 สายทองแดง + สายทองแดง 6mm2 เชื่อมต่อสายดิน) สายไฟฟ้าเชือก 1 เส้น (4 เมตร) ใช้สวิตช์การรั่วไหลของไฟฟ้า 3P + N 20A 5.3 ขั้วต่อควบคุมกำลังไฟของชิ้นงานทดสอบใช้วิธีควบคุมการสัมผัสรีเลย์, AC220V, 2A (หน้าสัมผัสปิดเมื่อเครื่องทำงานตามปกติ, เมื่อเครื่องหยุดทำงานหรือเกิดข้อผิดพลาด, สวิตช์สัมผัสถูกปิด, เข้าสู่สถานะการป้องกัน) 6.ความถี่: 60Hz 7.ความชื้นน้ำ: อัตราทน≥500MΩ; 8. ข้อกำหนดด้านคุณภาพอากาศในสิ่งแวดล้อม: ไม่มีผงความหนาแน่นสูง ยิงง่าย อากาศหรือผงระเบิดง่าย ห่างจากแหล่งกำเนิดแม่เหล็กไฟฟ้าที่แรง 9. หลีกเลี่ยงการทดสอบหรือการเก็บรักษาตัวอย่างที่ติดไฟง่าย ระเบิดง่าย ระเหยง่าย และกัดกร่อน 10 ข้อกำหนดสถานที่ของตัวอย่างมาตรฐาน: 10.1 น้ำหนักตัวอย่างน้อยกว่า 80KG/m³ 10.2 ชิ้นงานทดสอบทั้งหมดมีขนาดไม่เกิน 2/5 ของปริมาตรภายในห้อง โดยแต่ละชั้นจะมีพื้นที่ 2/5 น้อยกว่ามิฉะนั้นจะส่งผลร้ายแรงต่อประสิทธิภาพของห้องเพาะเลี้ยงหรือการทำงานปกติ |
