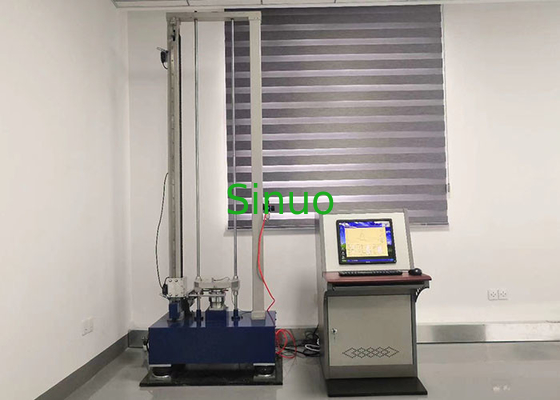

IEC62133-2 ระบบทดสอบแรงกระแทกการเร่งความเร็วแบตเตอรี่พร้อมระบบเบรกป้องกันการกระแทกซ้ำ

ได้รับการรับรอง
จีน Sinuo Testing Equipment Co. , Limited รับรอง
จีน Sinuo Testing Equipment Co. , Limited รับรอง
ความคิดเห็นของลูกค้า
บริการติดตั้งในสถานที่ที่สมบูรณ์แบบการฝึกอบรมที่ยอดเยี่ยมและการสนับสนุนด้านเทคโนโลยี ช่วยเราอย่างมากอย่างแน่นอน

—— อารยันดาส

ขอบคุณ บริษัท ของคุณเป็นมืออาชีพมากฉันแน่ใจว่าเราจะมีความร่วมมือที่ดีในอนาคต

—— เฟอร์นันโดฟูเอนทาลบา

เป็นการซื้อที่ยอดเยี่ยมผลิตภัณฑ์ที่ดีที่ได้รับพร้อมบรรจุภัณฑ์ที่ดีจะกลับไปหาคุณสำหรับความต้องการต่อไป

—— Sarah Rashad

สนทนาออนไลน์ตอนนี้ฉัน

IEC62133-2 ระบบทดสอบแรงกระแทกการเร่งความเร็วแบตเตอรี่พร้อมระบบเบรกป้องกันการกระแทกซ้ำ

IEC62133-2 ระบบทดสอบแรงกระแทกการเร่งความเร็วแบตเตอรี่พร้อมระบบเบรกป้องกันการกระแทกซ้ำ
IEC62133-2 ระบบทดสอบแรงกระแทกการเร่งความเร็วแบตเตอรี่พร้อมระบบเบรกป้องกันการกระแทกซ้ำ IEC62133-2 ระบบทดสอบแรงกระแทกการเร่งความเร็วแบตเตอรี่พร้อมระบบเบรกป้องกันการกระแทกซ้ำ IEC62133-2 ระบบทดสอบแรงกระแทกการเร่งความเร็วแบตเตอรี่พร้อมระบบเบรกป้องกันการกระแทกซ้ำ

ภาพใหญ่ :  IEC62133-2 ระบบทดสอบแรงกระแทกการเร่งความเร็วแบตเตอรี่พร้อมระบบเบรกป้องกันการกระแทกซ้ำ

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Sinuo
ได้รับการรับรอง: Calibration Certificate (Cost Additional)
หมายเลขรุ่น: SN558
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: Customized
รายละเอียดการบรรจุ: ไม้อัด
เวลาการส่งมอบ: 1 เดือน
เงื่อนไขการชำระเงิน: ที/ที
สามารถในการผลิต: 5 ชุดต่อเดือน
รายละเอียดสินค้า
ความถี่ในการสุ่มตัวอย่าง: สูงสุด 200k ช่วงแรงดันไฟฟ้า: -10Vp~+10Vp
โหมดข้อต่อ: โหมดไฟฟ้า อัตราส่วนสัญญาณต่อเสียงรบกวน: >95dB
ความกว้างของพัลส์: 0.5-1,000ms ความแม่นยำของความถี่: 0.01%
ช่วงไดนามิก: 80dB ความผิดเพี้ยนของฮาร์มอนิกทั้งหมด: <-95dB
แสงสูง:

ระบบทดสอบแรงกระแทกการเร่งความเร็วแบตเตอรี่ IEC62133-2 ระบบทดสอบแรงกระแทก

,

IEC62133-2 Impact Test System



IEC62133-2 ระบบทดสอบแรงกระแทกการเร่งความเร็วแบตเตอรี่พร้อมระบบเบรกป้องกันการกระแทกอีกครั้ง



ข้อมูลผลิตภัณฑ์:



เป็นไปตาม IEC62133-1:2017 ข้อ 7.3.4, IEC62133-2:2017 ข้อ 7.3.8.2, IEC 60225-1 ข้อ 6.13.2, IEC 60225-27 ข้อ 10.6.2.2 และข้อ 10.6.2.3, IEC6IEC60086-4 ข้อ 6.4.4, IEC 60068-2-29, IEC 60335-2-25 ภาคผนวก BB, YD/T 2344.1 และอื่นๆ



พารามิเตอร์ทางเทคนิค:



ฟังก์ชั่นและคุณสมบัติ ระบบทดสอบแรงกระแทกแบบไฮดรอลิกนี้มีระบบควบคุมและวัดที่ออกแบบมาเป็นพิเศษ
ใช้อินเทอร์เฟซ USB2.0 เชื่อมต่อกับพีซี ถ่ายโอนสัญญาณควบคุมและข้อมูลการวัด
ด้วยฟังก์ชั่นการป้องกันการตัดไฟ ฟังก์ชันจำกัดความสูงของม้านั่งและฟังก์ชันสัญญาณเตือนก่อนการกระแทก ความปลอดภัยที่เชื่อถือได้
บนพื้นฐานของระบบการวัด วิเคราะห์ และควบคุมไดนามิกคุณภาพสูงของ DSP ระบบควบคุมแรงกระแทกจากการกระแทกยังเป็นมืออาชีพสำหรับพัลส์ช็อตและการวิเคราะห์ประกอบด้วยระบบควบคุม ระบบการวัด และซอฟต์แวร์ที่ใช้ Windows ฮาร์ดแวร์ใช้โมดูลและการออกแบบที่มีเสียงรบกวนต่ำ ตระหนักถึงวงจรของฟังก์ชันการควบคุมและการวัดทั้งหมดในตู้อินเทอร์เฟซ และด้วยการผสมผสานโครงสร้างที่เป็นอิสระ (ตู้ควบคุมและตู้วัดแยกจากกัน)ใช้การสื่อสาร USB2.0 เป็นอิสระจากพีซีใช้สำหรับการบันทึก การวัด และวิเคราะห์การกระแทกจากสภาวะแวดล้อมที่มีการกระแทกแบบปกติและหนักสอดคล้องกับมาตรฐาน ISO, MIL-STD, IEC, OEO, ASTM เป็นต้น
พารามิเตอร์ทางเทคนิค ช่องสัญญาณเข้า
ช่องสัญญาณเข้า With1input ช่องอินพุตไฟฟ้า
ความถี่ในการสุ่มตัวอย่าง สูงสุด 200k
ช่วงแรงดันไฟฟ้า -10Vp~+10Vp
โหมดข้อต่อ โหมดไฟฟ้า
ความละเอียด ADC 16 กัด
ความกว้างของพัลส์ 0.5-1,000ms
อัตราเร่ง 5000g
ช่วงไดนามิก 80dB
ความผิดเพี้ยนของฮาร์มอนิกทั้งหมด <-95dB
อัตราส่วนสัญญาณต่อเสียงรบกวน >95dB
ความแม่นยำของความถี่ 0.01%
การปฏิบัติตามมาตรฐาน ISO, MIL-STD-810 หรือมาตรฐานที่กำหนดเอง
ทริกเกอร์ภายนอก กับ
พารามิเตอร์ทางกล
มิติ 242 มม. × 220 มม. × 96 มม
น้ำหนัก 2.5กก.
รูปภาพสำหรับอ้างอิง IEC62133-2 ระบบทดสอบแรงกระแทกการเร่งความเร็วแบตเตอรี่พร้อมระบบเบรกป้องกันการกระแทกซ้ำ 0
ตัวกรองดิจิทัลแบบปรับได้ ประเภทการกรอง ตัวกรองความถี่ต่ำและความถี่สูงสามารถใช้พร้อมกันได้
คุณสมบัติการกรอง สามารถตั้งค่าช่องกรองต่างๆ สำหรับแต่ละช่องได้
พารามิเตอร์การกรองความถี่ต่ำ ไม่มีการกรอง ความถี่ตัด อัตราส่วนการกรอง
พารามิเตอร์การกรองผ่านสูง ไม่กรองความถี่ตัด
คลื่นในอุดมคติ ประเภทคลื่น คลื่นไซนัสครึ่งคลื่น, คลื่นสี่เหลี่ยมคางหมู, พีคสุดท้ายเห็นชีพจรช็อกฟัน
การปฏิบัติตามมาตรฐาน ISO, MIL-STD-810 หรือมาตรฐานที่กำหนดเอง
การปรับเทียบอัตโนมัติ เพิ่มคลื่นจับไปยังคลื่นในอุดมคติโดยอัตโนมัติ
การยืนยัน ความแตกต่างของการเปรียบเทียบอัตโนมัติของคลื่นที่จับและคลื่นการตั้งค่า
แสดง แสดงความสม่ำเสมอของคลื่นที่จับและคลื่นการตั้งค่า
สิ่งกระตุ้น แหล่งที่มาของทริกเกอร์ จำลองช่องสัญญาณเข้า, ทริกเกอร์ภายนอก, ไม่ทริกเกอร์
สิ่งกระตุ้น ขอบคู่
ระดับทริกเกอร์ 1~99% ของการเร่งความเร็วคลื่นในอุดมคติสัมพัทธ์
โหมดวิ่ง การวิ่งแบบแมนนวล, การทำงานอัตโนมัติ
ลดเสียงรบกวนอัตโนมัติ ฟังก์ชั่นเสริม การตั้งค่าเปอร์เซ็นต์การลดเสียงรบกวน: ขอบคู่
การบันทึกข้อมูล อุปกรณ์หน่วยความจำ บันทึกข้อมูล จัดเก็บสัญญาณ ปรับแต่งเนื้อหาได้ตามต้องการ
แสดงซ้ำ ช็อตเวฟรีเพลย์แบบแมนนวล
เอาท์พุทข้อมูล ส่งออกโดยตรงไปยังรายงาน Excel
รายงานผลการทดสอบ WORD ตามการตั้งค่าของผู้ใช้จะสร้างรายงานคำโดยอัตโนมัติ เนื้อหารายงานและรูปแบบที่ผู้ใช้สามารถปรับแต่งได้
บันทึกการวิ่ง ซอฟต์แวร์บันทึกกระบวนการทำงานโดยอัตโนมัติ
อินเทอร์เฟซซอฟต์แวร์ (ไดอะแกรมครึ่งคลื่นไซน์) IEC62133-2 ระบบทดสอบแรงกระแทกการเร่งความเร็วแบตเตอรี่พร้อมระบบเบรกป้องกันการกระแทกซ้ำ 1

พีคสุดท้าย

คลื่นฟันเลื่อย

(ไม่จำเป็น)

IEC62133-2 ระบบทดสอบแรงกระแทกการเร่งความเร็วแบตเตอรี่พร้อมระบบเบรกป้องกันการกระแทกซ้ำ 2
ตัวเลือกคลื่นสี่เหลี่ยมคางหมู IEC62133-2 ระบบทดสอบแรงกระแทกการเร่งความเร็วแบตเตอรี่พร้อมระบบเบรกป้องกันการกระแทกซ้ำ 3
เครื่องกำเนิดคลื่นไซน์ครึ่งตัว เครื่องกำเนิดคลื่นไซน์ครึ่งหนึ่งส่วนใหญ่ทำจากยางอุตสาหกรรม (พิจารณาความแข็งแรงของยางและการเกิดพอลิเมอไรเซชัน)เครื่องกำเนิดคลื่นใช้รูปทรงกระบอกซึ่งมีความหนาต่างกันตามภาพที่แสดงความหนาที่ต่างกันรวมกันด้วยความแรงหลายจุดทำให้ได้ความกว้างของพัลส์ช็อตที่แตกต่างกัน
IEC62133-2 ระบบทดสอบแรงกระแทกการเร่งความเร็วแบตเตอรี่พร้อมระบบเบรกป้องกันการกระแทกซ้ำ 4

พารามิเตอร์ทางเทคนิคหลักของระบบควบคุมการวัด:

คอนแทคเตอร์กระแสสูง

(1) ทางไกลเชื่อมต่อและตัดการเชื่อมต่อแรงดันไฟฟ้ากระแสตรงเป็น 220V

(2) จัดอันดับการทำงานปัจจุบัน 1000A, ติดตั้งกับชุดการเชื่อมต่อแม่เหล็กเป่าแผ่น mediastinal แผ่นดินอาร์คโล่อาร์คระบบดับเพลิง

(3) โครงสร้างเค้าโครงระนาบ ระบบแม่เหล็กไฟฟ้า และระบบดับเพลิงส่วนโค้งของคอนแทคเครื่อง ติดตั้งอยู่ใต้เฟรมอย่างอิสระใช้ระบบแม่เหล็กไฟฟ้าชนิดลูกตุ้มหมุนเชิงมุมและขดลวดดึงดูดขดลวดคู่ เพิ่มอุปกรณ์กด arris บนมุมหมุนคอนแทคหลักทำด้วยทองแดงแดงมีความต้านทานการสัมผัสต่ำ ความเร็วปฏิกิริยาสูง

(4) การแสดงคอนแทคเตอร์ที่เชื่อถือได้ ความปลอดภัย อายุการใช้งานยาวนาน และการซ่อมแซมและบำรุงรักษาง่าย

รีโมทคอนโทรล

(1) การควบคุมแบบไร้สายทางไกล

(2) งานที่เชื่อถือได้และมีเสถียรภาพพร้อมฟังก์ชั่นล็อคอัตโนมัติและประสานความสามารถในการป้องกันการรบกวนที่แข็งแกร่งอายุการใช้งานยาวนาน

โวลต์มิเตอร์

(1) การวัดแรงดัน: 0-100V ตรวจสอบความถูกต้องของการทดสอบ

(2) ความแม่นยำในการแสดงผล: FS ±0.2% rdg ±1digit;

(3) วิธีการขับ: วิธีอินทิกรัลคู่

แอมมิเตอร์

(1) วัดกระแส: 0-1000A และ 0-500A DC;

(2) ความแม่นยำในการแสดงผล: FS±0.2% rdg±1digit;

(3) วิธีการขับ: วิธีอินทิกรัลคู่

การกำหนดค่ามาตรฐาน เครื่องทดสอบไฟฟ้าลัดวงจรประกอบด้วยคอนแทคเตอร์กระแสสูง รีโมทคอนโทรล โวลต์มิเตอร์ แอมมิเตอร์ ฯลฯ

การควบคุมหน้าจอสัมผัส

(เป็นภาษาอังกฤษ)

    IEC62133-2 ระบบทดสอบแรงกระแทกการเร่งความเร็วแบตเตอรี่พร้อมระบบเบรกป้องกันการกระแทกซ้ำ 5



พารามิเตอร์ทางเทคนิคหลักของระบบทดสอบแรงกระแทกแรงกระแทก:



แม็กซ์กำลังโหลด 10 กก. (สามารถกำหนดเองได้)
ขนาดม้านั่ง 200 มม. × 200 มม. (สามารถกำหนดเองได้ ต้นทุนแตกต่างกัน)
คลื่นชีพจร คลื่นไซน์ครึ่งคลื่น
การเร่งความเร็วช็อตสูงสุด คลื่นไซน์ครึ่งคลื่น:150~20000m/s2
ระยะเวลาพัลส์ คลื่นไซน์ครึ่งคลื่น: 0.6~20ms
แม็กซ์ความถี่ช็อต 80 ครั้ง/นาที
แม็กซ์ความสูงของโช๊ค 1500mm
มิติภายนอก 1000mm×500mm×2700mm
การใช้พลังงาน 2.5KVA
มวลม้านั่ง 1500กก.
พลัง AC 380V±10% 3 เฟส, 60Hz
คำแนะนำป้องกันการกระแทกรอง อุปกรณ์เบรกแรงเสียดทานไฮดรอลิก
สภาพการทำงาน กำลังไฟ: AC 380V±10% 3 เฟส, 60Hz
อุณหภูมิแวดล้อม: 5℃-40℃
ความชื้นสัมพัทธ์: ≤90% (25 ℃)
สภาพแวดล้อมโดยรอบ: ไม่มีสารกัดกร่อน แห้ง ระบายอากาศได้ดี ห่างจากอิทธิพลของคลื่นแม่เหล็กไฟฟ้าและแหล่งกำเนิดการสั่นสะเทือนที่รุนแรง

แอปพลิเคชัน:



ระบบทดสอบแรงกระแทกอัตโนมัติเต็มรูปแบบนี้ออกแบบมาเพื่อวัดและรับรองประสิทธิภาพการกระแทกของผลิตภัณฑ์และบรรจุภัณฑ์สามารถทำการทดสอบแรงกระแทกแบบปกติด้วยคลื่นไซน์ครึ่งคลื่น คลื่นสี่เหลี่ยม คลื่นฟันเลื่อย ฯลฯ จำลองผลิตภัณฑ์ภายใต้สภาวะช็อกจากสภาพแวดล้อมจริง ดังนั้นจึงช่วยปรับปรุงโครงสร้างผลิตภัณฑ์และบรรจุภัณฑ์



ลักษณะเฉพาะ:



1. ระบบทดสอบแรงกระแทกอัตโนมัติพร้อมระบบปฏิบัติการ Windows ง่ายสำหรับ

การดำเนินการ ผู้ปฏิบัติงานจำเป็นต้องพิมพ์ลงในข้อมูลการทดสอบเท่านั้น ระบบจะกำหนดค่าอัตโนมัติ

พารามิเตอร์และเครื่องควบคุม เสร็จสิ้นการทดสอบแรงกระแทกได้อย่างถูกต้อง

2. ด้วยอุปกรณ์เบรกป้องกันการกระแทกอีกครั้งโต๊ะช็อตตกอย่างอิสระเมื่อแผ่นคลื่นกระแทกเด้งกลับ

ผลกระทบของลูกสูบเบรกไฮดรอลิกทำให้เบรกโต๊ะช็อต หลีกเลี่ยงการกระแทกรอง และได้ข้อมูลช็อตที่ถูกต้อง

3. ด้วยอุปกรณ์ลดแรงสั่นสะเทือนที่มีประสิทธิภาพสำหรับเครื่องทดสอบแรงกระแทกขนาดใหญ่ เมื่อทำการทดสอบแรงกระแทก จะมีแรงกระแทกขนาดใหญ่ในทันที อุปกรณ์นี้ลดแรงกระแทกลงกับพื้นเป็นส่วนใหญ่ ขนาดเล็กกว่า 350 × 350 มม. ไม่จำเป็นต้องมีฐานรากพิเศษ ติดตั้งง่าย

4. การตั้งค่าความสูงของการกระแทกแบบดิจิตอล โต๊ะช็อตยกอัตโนมัติ ด้วยความแม่นยำในการควบคุมสูงและทำซ้ำได้ดี

5. กำหนดค่าด้วยระบบวัดแรงกระแทก ข้อมูลพลังงานกระแทก และคลื่นตามเวลาจริง

แสดง.

6. ด้วยเครื่องกำเนิดความเร่งสูงสำหรับชิ้นงานทดสอบขนาดเล็กที่ต้องการสูง

การทดสอบการกระแทกการเร่งความเร็วสามารถแก้ไขเครื่องกำเนิดไฟฟ้าที่มีอัตราเร่งสูงบนโต๊ะการกระแทกได้

การเร่งความเร็วที่สูงกว่าเครื่องทดสอบแรงกระแทกแบบ IS ตามหลักการถ่ายโอนพลังงานกระแทกสำหรับชิ้นงานทดสอบที่มีขนาดเล็กกว่า 200×200 มม. ข้อกำหนดในการทดสอบคือ: การเร่งความเร็วสูงสุด 5000-50000m/s2 ระยะเวลาการเร่งความเร็ว 0.2~1ms



IEC62133-2 ระบบทดสอบแรงกระแทกการเร่งความเร็วแบตเตอรี่พร้อมระบบเบรกป้องกันการกระแทกซ้ำ 6



IEC62133-2 ระบบทดสอบแรงกระแทกการเร่งความเร็วแบตเตอรี่พร้อมระบบเบรกป้องกันการกระแทกซ้ำ 7
