| ช่วงแรง: | 1~20KN | สถาปัตยกรรมทดสอบ: | การอัดขึ้นรูปแนวตั้งและแนวตั้งฟรี |
|---|---|---|---|
| กำลังไฟเข้า: | 220V 50 Hz | บังคับเบี่ยงเบน: | ≤±1% ช่วงเต็มสเกล |
| การเปลี่ยนหน่วย: | Kgf,lbf,n,kn,kpa,mpa | ความเร็วการบดขยี้: | 1~ 900mm/นาที |
| ความแม่นยำในการบดละเอียด: | ≤±1% ช่วงเต็มสเกล | ท่องเที่ยวบดขยี้: | 300mm |
| แสงสูง: | เครื่องทดสอบการฝังเข็มด้วยแบตเตอรี่,การควบคุมด้วยคอมพิวเตอร์เครื่องทดสอบการฝังเข็มด้วยแบตเตอรี่,อุปกรณ์ทดสอบแบตเตอรี่ 20KN |
||

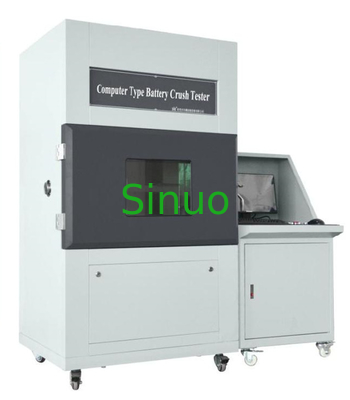

IEC62133-1 คอมพิวเตอร์ควบคุมแบตเตอรี่ Crush Acupuncture Tester
ข้อมูลผลิตภัณฑ์:
เป็นไปตาม IEC62133-1:2017 ข้อ 7.3.6, IEC62133-2:2017 ข้อ 7.3.5, IEC60086-4 ข้อ 6.5.3 IEC 60086-1 และอื่นๆ
เครื่องทดสอบการบดอัดแบตเตอรี่นี้ได้รับการออกแบบมาเพื่อจำลองสภาพแวดล้อมการใช้งานจริงสำหรับแบตเตอรี่ลิเธียม เช่น แบตเตอรี่ที่บดแล้วและให้ผลย้อนกลับผลต่างๆ ในสภาวะการบดที่ต่างกัน
ตัวเก็บประจุวางอยู่ระหว่างแผ่นบดสองแผ่น มอเตอร์ขับสกรูเพื่อส่งแรงบดไปยังแบตเตอรี่สกรูจะกลับคืนหากถึงค่าแรงที่ตั้งไว้ล่วงหน้า หรือแรงดันไฟลดลงเป็นค่าที่ตั้งไว้ล่วงหน้า หรือแบตเตอรี่เสียรูป จากนั้นทำซ้ำเป็นรอบระหว่างการบดอัดเป็นระยะและการคืนกลับ
พารามิเตอร์:
| ช่วงแรง | 1~20KN (2 ตัน, มีการควบคุมแบบแมนนวลพร้อมแรงเอาท์พุตสูงสุด, ช่วงแรงรวมแรงเอาท์พุต 13KN) |
| สถาปัตยกรรมทดสอบ | ยืนฟรีและรีดแนวตั้ง |
| กำลังไฟเข้า | 220V 50 Hz |
| บังคับเบี่ยงเบน | ≤±1% ช่วงเต็มสเกล |
| การเปลี่ยนหน่วย | Kgf,lbf,n,kn,kpa,mpa |
| ความเร็วการบดขยี้ | 1 ~ 900 มม. / นาที (ควบคุมได้) |
| ความแม่นยำในการบดละเอียด | ≤±1% ช่วงเต็มสเกล |
| ท่องเที่ยวบดขยี้ | 300mm |
| ความแม่นยำในการเคลื่อนที่ของการบด | ≤±1% ช่วงเต็มสเกล |
| ขนาดแบตเตอรี่ที่มีจำหน่าย | W400 X D400 X H300mm |
| วิธีการควบคุมการลดแรงดันไฟ | แผ่นกดจะส่งกลับหรือคืนกลับหลังจากแรงกดทับต่อเนื่องเป็นเวลาที่กำหนด หากแรงดันตกเป็นค่าคงที่ |
| วิธีการควบคุมแรงบด | แผ่นกดจะส่งกลับหรือคืนกลับหลังจากแรงกดทับยังคงดำเนินต่อไปภายในเวลาที่ตั้งไว้ล่วงหน้า หากแรงกดถึงค่าที่ตั้งไว้ |
| การควบคุมการเคลื่อนที่ | หลังจากหยุดชั่วคราวในระยะเวลาหนึ่งหากถาดกดลงไปที่ตำแหน่งที่ออกแบบไว้ ถาดกดจะดำเนินการเลื่อนครั้งที่สองและหยุดชั่วคราว โดยทำซ้ำโหมดการทำงานดังกล่าวจนถึงการเลื่อนขั้นสุดท้ายและกดถาดกลับหลังจากช่วงเวลาหนึ่ง |
| ปุ่มฉุกเฉิน | เครื่องทดสอบการบดอัดนี้ได้รับการออกแบบด้วยฟังก์ชันหยุดฉุกเฉิน |
| ความละเอียดของแรงดันไฟฟ้า | 1mv |
| เงื่อนไขการทดสอบ | แรง, การกระจัด (การเปลี่ยนรูป), แรงดันไฟฟ้า, หนึ่งจากสามโปรเจ็กต์หรือทั้งสามโปรเจ็กต์ |
| บดเวลารักษา | 0 ~ 99 ชั่วโมง 99 นาทีและ 99 วินาที สามารถควบคุมเวลาเพื่อควบคุมการเสียรูปและหยุดได้หากผ่านการทดสอบ |
| การสื่อสารอุตสาหกรรม | การควบคุมด้วยคอมพิวเตอร์ PLC ทำให้มั่นใจได้ถึงความเสถียรและการสุ่มตัวอย่างระยะไกลแบบเรียลไทม์ด้วยฟังก์ชันป้องกันการระเบิด ข้อมูลทั้งหมดสามารถจัดเก็บและพิมพ์ผ่านคอมพิวเตอร์ด้วยรูปแบบ Excel |
| วิธีขับรถ | ขับเซอร์โวมอเตอร์ |
| ความเร็วในการเจาะเล็บ | 1 ~ 40 มม. / วินาที (ควบคุมได้) |
| เข็มเหล็กทังสเตน |
Φ3X100MM: 10 ชิ้น Φ4X100MM: 10 ชิ้น Φ6X100MM: 10 ชิ้น Φ6X100MM: 10 ชิ้น |
| 1 | ห้อง | ประเภทแนวตั้งแยกส่วนกับส่วนควบคุม ระยะห่างภายใน 5 เมตร ให้ความปลอดภัยของผู้ปฏิบัติงานด้วยตัวควบคุมอิสระ รับรู้ในสถานที่และการควบคุมระยะไกล |
| 2 | วัสดุภายในห้อง | ห้องภายในใช้วัสดุทนไฟ SUS #304 สแตนเลส |
| 3 | วัสดุห้องภายนอก | สแตนเลสรีดเย็นพ่นสีฝุ่น |
| 4 | ระบบตรวจสอบกล้อง | พื้นที่ทดสอบที่ติดตั้งด้วยระบบตรวจสอบกล้องที่มีความแม่นยำสูง รับรองความถูกต้องของข้อมูล |
| 5 | หน้าต่างสังเกตการณ์ | กระจกกันระเบิด 400 X 400 มม. พร้อมฟิล์มกันระเบิด โครงสร้างตาข่ายเหล็กด้านใน หลีกเลี่ยงวัตถุระเบิดกระแทกหน้าต่าง |
| 6 | อุปกรณ์ให้แสงสว่าง | โซนทดสอบติดตั้งไฟกันระเบิดความสว่างสูง ส่องสว่างบริเวณทดสอบ สะดวกต่อการสังเกต |
| 7 | ระบบไอเสีย | การควบคุมอิสระ เมื่อทำการทดสอบชิ้นงานที่มีควัน อุปกรณ์จะตรวจสอบและปล่อยควันออกโดยอัตโนมัติผ่านท่อที่มีเส้นผ่านศูนย์กลาง 150 มม. ซึ่งอยู่ด้านบนของตัวเครื่อง |
| 8 | การออกแบบที่เน้นมนุษย์ | ระยะห่างระหว่างด้านล่างของโซนทดสอบกับพื้น 800 มม. สะดวกในการสังเกตและใช้งาน |
| 9 | ชั้นใต้ดินของเครื่อง | ติดตั้งด้วยล้อเอนกประสงค์ 4 ล้อ และล้อ 4 ล้อ เคลื่อนย้ายและยึดได้ง่าย |
| 10 | ระบบปล่อยแรงดันป้องกันการระเบิดอัตโนมัติ | ด้วยฟังก์ชั่นระบายอากาศ ปล่อยอากาศเสียออกนอกห้องด้วยฟังก์ชั่นการปล่อยแรงดันที่ป้องกันการระเบิด ที่ด้านหลังเครื่องพร้อมประตูปล่อยแรงดันแบบแม่เหล็ก (300*300 มม.) เมื่อเกิดแรงสั่นสะเทือนของลมแรง ประตูแรงดันจะเปิดโดยอัตโนมัติ ช่วยลดแรงสั่นสะเทือนจากการระเบิด |
| 11 | อุปกรณ์ป้องกันอัคคีภัย | มีเครื่องดับเพลิงแบบคาร์บอนไดออกไซด์ รีโมทควบคุมอุปกรณ์ดับเพลิงพร้อมใช้งาน |
| 12 | ปุ่มฉุกเฉิน | ด้วยปุ่ม “E-stop” |
| 13 | ขนาดเครื่อง | ประมาณ 1020W X 600D X 1900H |
| กรุณาสังเกต: ขนาดโดยรวมที่แน่นอนโปรดดูที่ภาพวาดการออกแบบขั้นสุดท้าย! | ||
| 14 | ขนาดตู้ควบคุมคอมพิวเตอร์ | ประมาณ 700W x 600D x 1300H |
| 15 | น้ำหนักรวม | ประมาณ 1,000KG |
| 16 | แหล่งพลังงาน | ไฟฟ้ากระแสสลับ 220V, 60Hz |
| 17 | พลัง | 2.2KW |
| 1 | สามารถวัดความดันระหว่างฝาครอบภายนอกของแบตเตอรี่และฟิกซ์เจอร์บีบอัด สร้างกราฟค่าแรงดัน-เวลา |
| 2 | สามารถวัดความเร็วขั้นของฟิกซ์เจอร์บด และสร้างกราฟความเร็ว-เวลาของสเต็ปได้ |
| 3 | สามารถวัดการเคลื่อนที่ของฟิกซ์เจอร์ฟิกซ์เจอร์ (เทียบกับจุดศูนย์) และสร้างกราฟเวลาการกระจัด |
| 4 | สามารถคำนวณและแสดงอัตราและอัตราส่วนการเสียรูปของการกดทับของแบตเตอรี่ทดสอบ รวมทั้งสร้างเส้นโค้งการเปลี่ยนรูปเวลา (อัตราส่วนการเสียรูป) ได้ |
| 5 | ตัวทดสอบเส้นโค้งเวลาประเภทเหนือสี่ประเภทสามารถเลือกบันทึกและแสดงผลทั้งหมดหรือบางส่วนได้ |
| 6 | ระบบรับแรงดันแบตเตอรี่ สามารถรับแรงดันไฟที่เปลี่ยนแปลงของแบตเตอรี่ และสามารถตั้งค่าให้หยุดเมื่อแรงดันเป็นศูนย์ |
| 7 | ผู้ทดสอบสามารถสร้างเงื่อนไขการทดสอบหลายขั้นตอน และจัดเก็บ "เอกสารเงื่อนไขการทดสอบ" ได้ง่ายสำหรับการใช้งานในภายหลัง ไม่จำเป็นต้องสร้างเงื่อนไขการทดสอบทุกครั้ง |
| 8 | สำหรับการทดสอบแต่ละครั้ง ผู้ปฏิบัติงานสามารถเลือก "เอกสารเงื่อนไขการทดสอบ" ที่เกี่ยวข้อง และบันทึกข้อมูลของสิ่งส่งตรวจ สภาพแวดล้อมในการทดสอบ อุปกรณ์ทดสอบ ลงในซอฟต์แวร์ ดังนั้นบันทึกข้อมูลสำหรับการทดสอบแต่ละครั้ง |
| 9 | ทดสอบการจัดเก็บข้อมูลผ่านรูปแบบ Excel พร้อมใช้งานสำหรับตรวจสอบ พิมพ์ ส่งออกข้อมูลการทดสอบ เส้นโค้งได้ตลอดเวลาตามต้องการ |
แนะนำซอฟต์แวร์ Crush Machine:
| 1 | ระบบเครื่องบดนี้เหมาะสำหรับเครื่องทดสอบแรงกด 1kN-20kN |
| 2 | การวัดแบบไม่มีขั้นตอนแบบเต็มช่วง, แสดงค่าแรงกดทับและแรงสูงสุด, ช่วงการวัด 4% -100% ช่วงการวัด, ความคลาดเคลื่อน±1%, การมาร์กอัตโนมัติ |
| 3 | กราฟการทดสอบแบบบังคับตามเวลาจริง การสุ่มตัวอย่างด้วยความเร็วสูง |
| 4 | การวัดแบบเรียลไทม์และแสดงแรงทดสอบ จุดสูงสุด การกระจัด และการเสียรูป ฯลฯ |
| 5 | ตระหนักถึงการเปลี่ยนรูปของแรง การเคลื่อนตัวของแรง ฯลฯ การแสดงเส้นโค้งการทดสอบแบบเรียลไทม์แบบเรียลไทม์ พร้อมสำหรับการสังเกตการเปลี่ยนแปลงทุกเวลา |
| 6 | บันทึกอัตโนมัติ เก็บข้อมูลเต็มรูปแบบและโค้ง |
| 7 | ข้อมูลการทดสอบใช้วิธีการจัดการฐานข้อมูล เก็บข้อมูลการทดสอบทั้งหมดโดยอัตโนมัติ |
| 8 | เสร็จสิ้นขั้นตอนการทดสอบโดยอัตโนมัติ ตัดสินพี่ชาย และบันทึกข้อมูลการทดสอบ |
| 9 | ด้วยฟังก์ชั่นป้องกันการโอเวอร์โหลดอัตโนมัติ |
| 10 | ด้วยรูปแบบ Windows มาตรฐาน ใช้งานง่าย พร้อมใช้งานสำหรับการควบคุมปกติ การสุ่มตัวอย่างข้อมูล และการคำนวณ |
| 11 |
ซอฟต์แวร์ควบคุมอินเทอร์เฟซหลัก:
|
