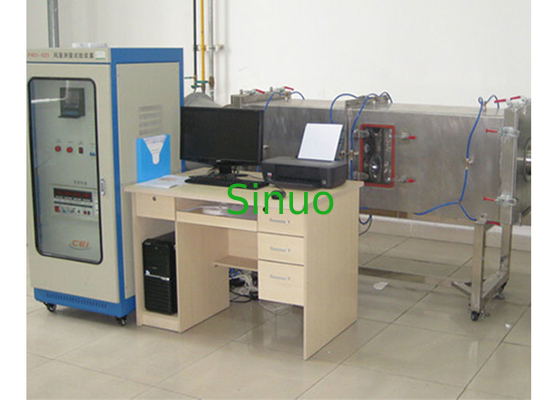

IEC 61591 ระบบทดสอบประสิทธิภาพอากาศสำหรับเครื่องดูดควันปรุงอาหาร

IEC 61591 ระบบทดสอบประสิทธิภาพอากาศสำหรับเครื่องดูดควันปรุงอาหาร

พารามิเตอร์ทางเทคนิค:

1. แหล่งจ่ายไฟในห้องปฏิบัติการ: AC 220V/AC 380V 50HZ;ความจุ: 5KVA

2. สภาพแวดล้อมในห้องปฏิบัติการ: 20℃±5℃ ความชื้น: 30%--80% ความดันบรรยากาศ: ปกติ

3. ช่วงการวัดปริมาณลม: (0.06-25 ลูกบาศก์เมตร)/นาที (3.6-1500 ลูกบาศก์เมตร/ชั่วโมง)

4. แรงดันคงที่: 0-1500 Pa ±0.2%

5. พารามิเตอร์ทางไฟฟ้า: AC และ DC เป็นเรื่องปกติ ความแม่นยำในการวัดของแรงดัน กระแส และพลังงานคือ 0.2 เครื่องมือแสดงผลแบบดิจิตอล ช่วง: แรงดันไฟฟ้า AC 0-300V ปัจจุบัน AC 0--10A กำลังไฟ 0-1000W

6. ความเร็ว: 0-5000 rpm ±5RPM digital display

7. อุณหภูมิอากาศ: 0-50 ℃ ±0.5℃

8. ความชื้นในอากาศ: (5~99)%R﹒เอช ±5%

9. แหล่งจ่ายไฟที่ควบคุมด้วยความถี่ตัวแปร: ลูกค้าให้มา

10. ผลการวัดที่คอมพิวเตอร์สามารถคำนวณได้โดยอัตโนมัติหลังจากการทดสอบเสร็จสิ้น

1) แรงดันสถิตสูงสุด (ค่าแรงดันสถิตที่ปริมาตรลมเป็นศูนย์): Ps2n (สูงสุด) Pa

2) ปริมาณลมสูงสุด (ค่าปริมาตรลมที่ความดันสถิตเป็นศูนย์): Qv (สูงสุด) m3 / นาที

3) แรงดันคงที่ที่ปริมาตรลมที่กำหนด (7 ลบ.ม./นาที): Ps2ns Pa

4) กำลังไฟฟ้าเข้าของมอเตอร์หลักเมื่อกำหนดปริมาตรลม (7 ลบ.ม. / นาที): PW

5) ประสิทธิภาพแรงดันเต็มที่ที่ปริมาตรลมที่กำหนด (7 ลบ.ม./นาที): η %

6) ปริมาณลมและความดันที่สอดคล้องกับจุดปริมาณลมทำงาน (ตาม GB/T17713-20XX)

7) ประสิทธิภาพแรงดันสูงสุด (ตาม GB/T17713-20XX)

8) ประสิทธิภาพไดนามิกของไหล (ฮูด FDE): η % (รวมถึงปริมาตรลมที่เหมาะสม แรงดันสถิต กำลัง)

9) ประสิทธิภาพการใช้พลังงาน (ฮู้ด EEI): η % (รวมถึงฉลากพลังงานของระบบไฟส่องสว่างที่เกี่ยวข้อง)

10) ความดันและปริมาตรลมที่สอดคล้องกับเส้นโค้งลักษณะ 5Pa, 10Pa, 15Pa

11. สามารถทำแผนที่เส้นโค้งที่สอดคล้องกันของความดันสถิตและปริมาตรลม ปริมาณลมและความเร็ว กระแส พลังงาน ประสิทธิภาพ ฯลฯ นอกจากนี้ ตัวอย่างยังสามารถทดสอบได้ทั้งในสถานะการหายใจเข้าและการขับออก

12. โหมดทดสอบ: เครื่องมีโหมดทดสอบสองโหมด การทดสอบอัตโนมัติและโหมดทดสอบด้วยตนเอง

1) การทดสอบอัตโนมัติมี 2 วิธี ดังนี้

• การทดสอบอัตโนมัติสามารถทำได้ตามจุดปริมาตรลมสูงสุด กล่าวคือ เมื่อความดันสถิตกลับมาที่จุดศูนย์ อ่านปริมาณลมสูงสุด แล้วแบ่งออกเป็นจุดปริมาณลมหลายจุดตามค่าปริมาตรลมสูงสุด ดำเนินการทดสอบปริมาตรและความดันลมที่สอดคล้องกัน และวาดปริมาตรลมและเส้นโค้งความดัน (เส้นโค้ง PQ)
• การทดสอบอัตโนมัติโดยอิงตามจุดปริมาตรลมสูงสุดและค่าความดันสถิตที่ระบุ กล่าวคือ เมื่อความดันสถิตกลับเป็นศูนย์ ให้อ่านค่าปริมาตรลมสูงสุดก่อน จากนั้นจึงทดสอบจุดทดสอบต่อไปนี้ตามที่กำหนดไว้ล่วงหน้า ค่าความดันสถิตหรือค่าปริมาตรลม (ระบุค่าความดันสถิตหรือปริมาตรลมได้สูงสุด 5 คะแนน)
• ในกรณีที่ไม่มีแหล่งจ่ายไฟให้กับต้นแบบที่ทดสอบ ให้ระบุปริมาตรลมสูงสุด (นั่นคือ ปริมาณลมที่กำหนดของต้นแบบ) เพื่อวัดแรงดันสถิต กล่าวคือ วัดความแตกต่างของแรงดันสถิตภายใต้ปริมาตรลมที่กำหนด (สถิตย์ ความต่างของแรงดันระหว่างช่องลมออกและช่องลมเข้าของต้นแบบที่ทดสอบ)รายการคือการทดสอบความต้านทาน (การทดสอบความต้านทานการไหล)

2) ในส่วนการทดสอบแบบ manual มีวิธีการทดสอบ 4 วิธีดังนี้

• ในกรณีจ่ายไฟให้กับต้นแบบที่ทดสอบ ให้ระบุปริมาตรลมเพื่อวัดแรงดันสถิต กล่าวคือ ทดสอบค่าแรงดันสถิตภายใต้ปริมาตรลมที่กำหนด
• ในกรณีของการจ่ายพลังงานให้กับต้นแบบที่ทดสอบแล้ว ให้ระบุปริมาตรลมของการวัดแรงดันสถิต กล่าวคือ ทดสอบค่าปริมาตรลมภายใต้แรงดันสถิตย์
• เมื่อจ่ายพลังงานให้กับต้นแบบที่ทดสอบแล้ว ให้ระบุความถี่ของพัดลมเสริม และทดสอบปริมาตรลมและแรงดันสถิต
• ในกรณีที่ไม่ได้จ่ายพลังงานให้กับต้นแบบที่ทดสอบ ให้ระบุปริมาตรลมสูงสุด (นั่นคือ ปริมาณลมที่กำหนดของต้นแบบที่ทดสอบ) เพื่อวัดแรงดันสถิต กล่าวคือ วัดความแตกต่างของแรงดันสถิตภายใต้ปริมาตรลมที่กำหนด ( ความแตกต่างของแรงดันสถิตระหว่างช่องลมและช่องลมเข้าของต้นแบบที่ทดสอบ) รายการคือการทดสอบความต้านทาน (การทดสอบความต้านทานการไหล)
• การทดสอบด้วยตนเองทั้งสี่ข้อข้างต้นส่วนใหญ่จะใช้สำหรับการทดสอบการวิจัยและพัฒนาสมรรถนะของมอเตอร์

13. สรุปช่วงการทดสอบของแต่ละพารามิเตอร์

แนะนำระบบ:

อุปกรณ์ทดสอบการวัดปริมาตรลม F-401-025 เป็นระบบวัดปริมาตรลมที่พัฒนาและผลิตตามมาตรฐาน ISO5801, IEC61591 และอื่น ๆ และใช้เทคโนโลยีขั้นสูงของญี่ปุ่น

หลักการทดสอบพื้นฐานคือ: จำลองสถานะการทำงานจริงของตัวอย่างในอุโมงค์ลมทดสอบ (พัดลมช่วยทำให้แรงดันลมของตัวอย่างสอดคล้องกับข้อกำหนด) แล้ววัดความแตกต่างของแรงดันลมทั้งสองด้านของหัวฉีด ในอุโมงค์ลม จากนั้นใช้สูตรมาตรฐานเพื่อคำนวณความเร็วลมที่สอดคล้องกันในเวลานี้ และสุดท้ายจะคูณพื้นที่หัวฉีดและค่าสัมประสิทธิ์การไหลที่เกี่ยวข้องเพื่อให้ได้ปริมาตรลม

อุปกรณ์นี้ใช้วิธีการวัดและควบคุมอัตโนมัติของคอมพิวเตอร์เพียงติดตั้งตัวอย่างและเปลี่ยนหัวฉีดด้วยตนเองเท่านั้นขั้นตอนการทดสอบตัวอย่างทั้งหมดใช้เวลาเพียงสิบนาทีสามารถทำแผนที่เส้นโค้งที่สอดคล้องกันของความดันสถิตและปริมาตรลม ปริมาณลมและความเร็ว กระแส พลังงาน ประสิทธิภาพ ฯลฯ นอกจากนี้ยังสามารถทดสอบการทดสอบในสองสถานะการสูดดมและการขับออกมีลักษณะของความสะดวก ความเร็ว ความเสถียร และความน่าเชื่อถือ และการทำซ้ำที่ดีพบกับการทดสอบและการใช้ผลิตภัณฑ์ที่เกี่ยวข้องในการวิจัยทางวิทยาศาสตร์และกระบวนการผลิต

การใช้งาน: เครื่องดูดควัน, พัดลมระบายอากาศ, Yuba, เครื่องทำความร้อน, พัดลมระบายความร้อน, พัดลมแกน, เครื่องฟอกอากาศ ฯลฯ

ข้อกำหนดด้านประสิทธิภาพและคุณสมบัติ:

1) อุปกรณ์นี้ใช้โครงสร้างห้องลมหลายหัวฉีดหัวฉีดที่เกี่ยวข้องสามารถเลือกได้ตามการไหลที่วัดได้ ดังนั้นอุปกรณ์เดียวจึงสามารถวัดกระแสลมได้หลากหลาย

2) ใช้ได้ทั้งการทดสอบการหายใจเข้าและการขับออก

3) พัดลมเสริมได้รับการติดตั้ง ดังนั้นจึงสามารถวัดกราฟประสิทธิภาพการทำงานเต็มช่วงที่มีการไหลเป็นศูนย์และแรงดันสถิตย์เป็นศูนย์

4) คอมพิวเตอร์และอุปกรณ์ต่อพ่วงจะรับรู้การทดสอบ การคำนวณ และการส่งออกข้อมูลโดยอัตโนมัติ และผลการทดสอบจะถูกพิมพ์และแสดงผลเป็นภาพกราฟิกบทสนทนาระหว่างคนกับเครื่องจักรนั้นใช้งานง่าย มีความแม่นยำสูง ประหยัดเวลาและความพยายาม

5) รายการทดสอบ: ลักษณะ PQ (ความสัมพันธ์ระหว่างอัตราการไหลและความดันคงที่), การวาดเส้นโค้งความต้านทานไอเสียควัน, ลักษณะ Q-η 1 (ความสัมพันธ์ระหว่างอัตราการไหลและประสิทธิภาพแรงดันทั้งหมด), ประสิทธิภาพความต้านทานการไหล, ลักษณะ Q-η 2 (ความสัมพันธ์ ระหว่างอัตราการไหลและประสิทธิภาพความต้านทานการไหล) คุณลักษณะ Q-η 3 (ความสัมพันธ์ระหว่างอัตราการไหลและประสิทธิภาพการใช้พลังงาน) รายการทดสอบความต้านทานการไหล และการวัดความเร็วรอบ กระแส และกำลังของวัตถุที่วัดพร้อมกัน

มีการเพิ่มคุณสมบัติใหม่ต่อไปนี้ลงในอุปกรณ์:

1. ตามเวอร์ชันล่าสุดของเครื่องดูดควันในประเทศมาตรฐาน GB/T17713-20XX "เครื่องดูดควันช่วงและอุปกรณ์ดูดควันสำหรับทำอาหารอื่น ๆ และอุปกรณ์ไอเสีย" ให้เพิ่มรายการที่จะวัด:

• วาดเส้นโค้งความต้านทานไอเสีย
• กำหนดปริมาตรลมและปริมาตรลมที่จุดปริมาณลมทำงานแรงดันคงที่
• เพิ่มประสิทธิภาพแรงดันรวมสูงสุด

2. ตามมาตรฐานเครื่องดูดควันช่วงล่าสุดของสหภาพยุโรปฉบับแก้ไข IEC61591:2014 "ระเบียบข้อบังคับ (EU) ฉบับที่ 66/2014" ได้มีการเพิ่มการทดสอบรายการต่อไปนี้:

• " ประสิทธิภาพไดนามิกของไหล " (ฮูด FDE)
• "ดัชนีประสิทธิภาพการใช้พลังงาน" (EEI hood)
• ปริมาณลม แรงดัน และกำลังอย่างมีประสิทธิภาพสูงสุด
• ความดันและปริมาตรลมที่สอดคล้องกับเส้นโค้งลักษณะเฉพาะของ 5Pa, 10Pa, 15Pa
• ในรายการทดสอบอัตโนมัติ ให้ทำการทดสอบแรงดันตามที่กำหนดโดยมีจุดแรงดันอย่างน้อย 5 จุดในแรงดันเต็มช่วง โดยเฉพาะอย่างยิ่งฟังก์ชั่นล่าสุด เช่น กราฟเส้นโค้งปริมาตร-แรงดันลมภายใต้การสอบเทียบแรงดัน 5Pa ของช่วงเครื่องดูดควันในกระบวนการทดสอบอัตโนมัติ และรายการทดสอบความต้านทานการไหล
• เพิ่มการทดสอบประสิทธิภาพแรงดันการไหลด้วย CFM เป็นหน่วยวัดปริมาตรลม

3. ตามมาตรฐานประสิทธิภาพการใช้พลังงานล่าสุดสำหรับพัดลมระบายอากาศ GB32049-2015 "ค่าที่จำกัดและประสิทธิภาพพลังงานของประสิทธิภาพพลังงานสำหรับพัดลมระบายอากาศแบบ AC สำหรับใช้ในครัวเรือนและการใช้งานที่คล้ายกัน" และ GB/T14806-2017 "พัดลมระบายอากาศแบบ AC สำหรับใช้ในครัวเรือนและการใช้งานที่คล้ายคลึงกันและของเหล่านี้ ตัวปรับความเร็ว" จำเป็นต้องมีรายการวัดเพิ่มเติม:

• ในระหว่างการทดสอบอัตโนมัติ ให้ปรับเทียบปริมาตรลมและค่าประสิทธิภาพพลังงานภายใต้จุดการทำงาน 25Pa
• ในกระบวนการทดสอบอัตโนมัติ สุ่มกำหนด 5 จุดของแรงดันสถิตระหว่างศูนย์และค่าแรงดันสถิตสูงสุด วัดปริมาตรลมและค่าประสิทธิภาพพลังงาน และสุ่มกำหนด 5 จุดปริมาตรลมเพื่อวัดค่าประสิทธิภาพพลังงานของเกจวัดแรงดัน

โครงการโดยรวม:

(โครงการนี้ไม่รวมถึงส่วนโครงสร้างของอาคารห้องปฏิบัติการที่ผู้ใช้สร้างขึ้นตามข้อกำหนดมาตรฐาน)

1. ข้อกำหนดทั่วไปของห้องปฏิบัติการ

ขนาด: 4500 (กว้าง) × 6000 (ยาว) × 2800 (สูง) มม. ขึ้นไป

ผนัง: เรียบและเรียบ ไม่มีช่องเปิดที่ส่งผลต่อกระแสลม (ช่องแอร์ไม่ควรเป่าโดยตรง)

กราวด์: พื้นดินควรราบเรียบ

อุณหภูมิและความชื้น: เมื่อวัดปริมาตรลม อุณหภูมิอากาศของห้องทดสอบคือ 20℃±5℃ และความชื้นคือ 30%-80% (เครื่องปรับอากาศหรือเครื่องลดความชื้นที่ผู้ใช้จัดเตรียม)

ความกดอากาศ : สภาพบรรยากาศปกติไม่เกิน 1,000 เมตรเหนือระดับน้ำทะเล

2. ระบบทดสอบ

ส่วนประกอบหลัก: อุโมงค์ลมทดสอบปริมาตรลม พัดลมเสริมและกลไกการปรับแดมเปอร์ ตู้วัดและควบคุมไฟฟ้า (รวมถึงแหล่งจ่ายไฟความถี่ตัวแปร เครื่องมือวัดพารามิเตอร์ทางไฟฟ้า เครื่องส่งสัญญาณความดัน เครื่องวัดวามเร็ว ฯลฯ) คอมพิวเตอร์ยี่ห้อ เครื่องพิมพ์ แท่นยกตัวอย่าง , ตัวอย่างวิธีการติดตั้งสีน้ำเงินและท่อทดสอบ

ฟังก์ชันระบบ: หลังจากที่คอมพิวเตอร์แจ้งให้ป้อนพารามิเตอร์ตัวอย่างและข้อมูลที่เกี่ยวข้องกับการทดสอบ ฟังก์ชันการวัดและควบคุมอัตโนมัติทั้งหมดสามารถรับรู้ได้: รวมถึงการวัดปริมาตรลมแรงดันไฟ, กระแสไฟ, การวัดกำลัง;การวัดความเร็วรอบ การวัดอุณหภูมิ ความชื้น และความดันบรรยากาศ การแจ้งขั้นตอนการทดสอบ ตารางข้อมูล เส้นโค้งสหสัมพันธ์ ฯลฯ

3. ข้อกำหนดการจ่ายพลังงาน

ผู้ใช้จำเป็นต้องจัดหาสวิตช์จ่ายไฟอิสระ สามเฟสสี่สายบวกกับแหล่งจ่ายไฟสายดิน: AC 380V, 50Hzความจุสูงสุด: 5KVA

ก. การทดสอบการหายใจ

ข. การทดสอบการขับออก
