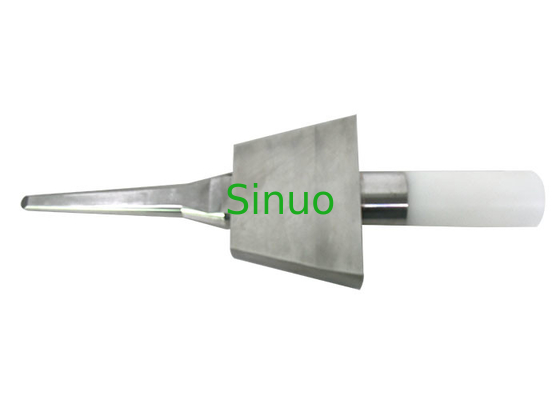

IEC 62368-1 รูปที่ V.1 โพรบทดสอบที่ไม่ต่อเนื่องแบบสเตนเลสสตีล

IEC 62368-1 รูปที่ V.1 หัววัดทดสอบแบบไม่มีข้อต่อสแตนเลสแบบตรง

ภาพรวมผลิตภัณฑ์:
หัววัดทดสอบแบบไม่มีรอยต่อของรูปที่ V.1 เป็นไปตามข้อกำหนดของ IEC 62368-1:2018 ข้อ V.1.3 และรูปที่ V.1 (แต่เป็นรุ่นที่ไม่มีการต่อตรง) เป็นต้น
ใช้สำหรับระบุอุปกรณ์ที่เด็กไม่สามารถเข้าถึงได้
มีเกลียว M6 ที่ส่วนท้ายของด้ามจับ โดยสามารถต่อโพรบทดสอบเข้ากับมาตรวัดแรงเพื่อให้ได้แรงที่ต้องการหากจำเป็น

พารามิเตอร์ทางเทคนิค:
ขนาด รูปทรง และวัสดุอ้างอิงจาก IEC 62368-1:2018 รูป V.1 (แต่เป็นรุ่นที่ไม่มีข้อต่อตรง):



ขั้นตอนการทดสอบและการใช้งาน:

โปรดดูมาตรฐานที่เกี่ยวข้อง
ใช้ IEC 62368-1:2018 ข้อ V.1.3 เป็นตัวอย่าง:
ช่องเปิดที่ป้องกันการเข้าถึงชิ้นส่วนโดยโพรบทดสอบแบบข้อต่อที่เกี่ยวข้องของรูปที่ V.1หรือ รูปที่ 5.2 ได้รับการทดสอบเพิ่มเติมโดยใช้โพรบทดสอบที่เกี่ยวข้องแบบไม่ต่อตรงโดยใช้แรง 30 นิวตัน ถ้าโพรบแบบไม่มีรอยต่อเข้าไปในช่องเปิด ให้ทดสอบวิธีที่ 1 ซ้ำ ยกเว้นว่าโพรบแบบไม่มีรอยต่อที่ใช้ได้ ดันโพรบทดสอบผ่านช่องเปิดโดยใช้แรงที่จำเป็นไม่เกิน 30 นิวตัน

หัววัดทดสอบควรทำงานร่วมกับมาตรวัดแรงเพื่อให้ได้แรงที่ต้องการ โปรดใส่ขั้วต่อมาตรวัดแรงลงในรูเกลียว M6 ที่ปลายด้ามจับ
แสดงเป็นภาพอ้างอิงต่อไปนี้:


สังเกต:
1. โปรดอย่าทำให้รูปทรงของอุปกรณ์เสียหาย (เช่น การขีดข่วน การดัด เป็นต้น)
2. ป้องกันจากฝุ่นและความชื้นเพื่อหลีกเลี่ยงการเกิดออกซิเดชันที่ส่งผลต่อความแม่นยำของมิติ

รายการบรรจุ:
